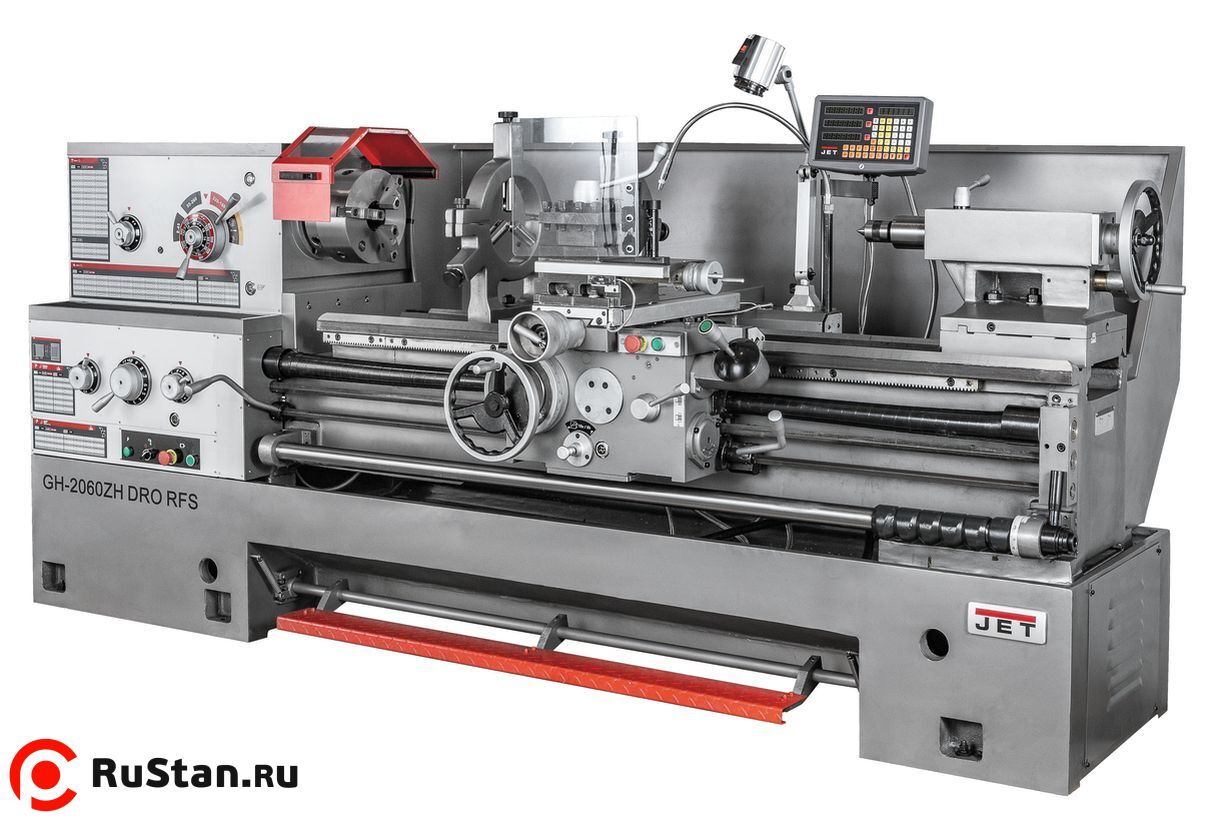

Токарно-винторезный станок по металлу JET GH-2060ZH DRO

Станок JET GH-2060 ZH DRO RFS предназначен для токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов. Диаметр заготовки при обточке над станиной составляет 500 мм, со снятым мостиком gap – 720 мм, диаметр обработки над суппортом – 310 мм. Расстояние между центрами составляет 1525 мм. GH-2060 ZH DRO RFS выпускается в строгом соответствии с протоколом DIN 8606, что гарантирует соблюдение всех норм и допускав на всех этапах сборки, а также дает право гарантийного обслуживания на территориях стран-участниц Таможенного союза. Станок установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.

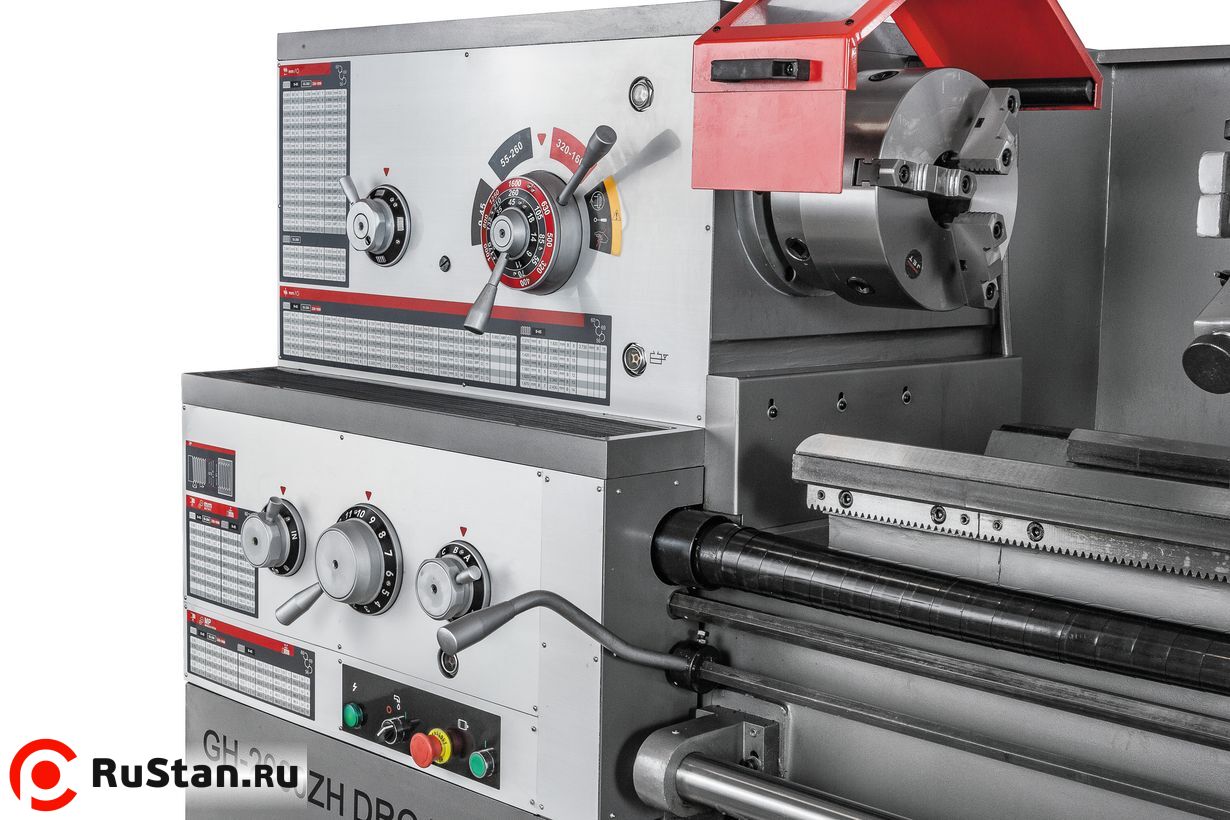

Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защищает двигатель от пиковых стартовых нагрузок. Привод шпинделя данной модели постоянно находится в масляной ванне, что позволяет решить проблему его смазки, охлаждения и снизить уровень шума. Такой же подход применен и к шестерням передней бабки и коробки подач. На станке можно обрабатывать заготовки на скоростях от 9 до 1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой. GH-2060ZH DRO RFS оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность ускоренного перемещения суппорта. Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя. Коробка подач станка имеет 80 предустановленных режимов, что позволяет с точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.

Особенности конструкции

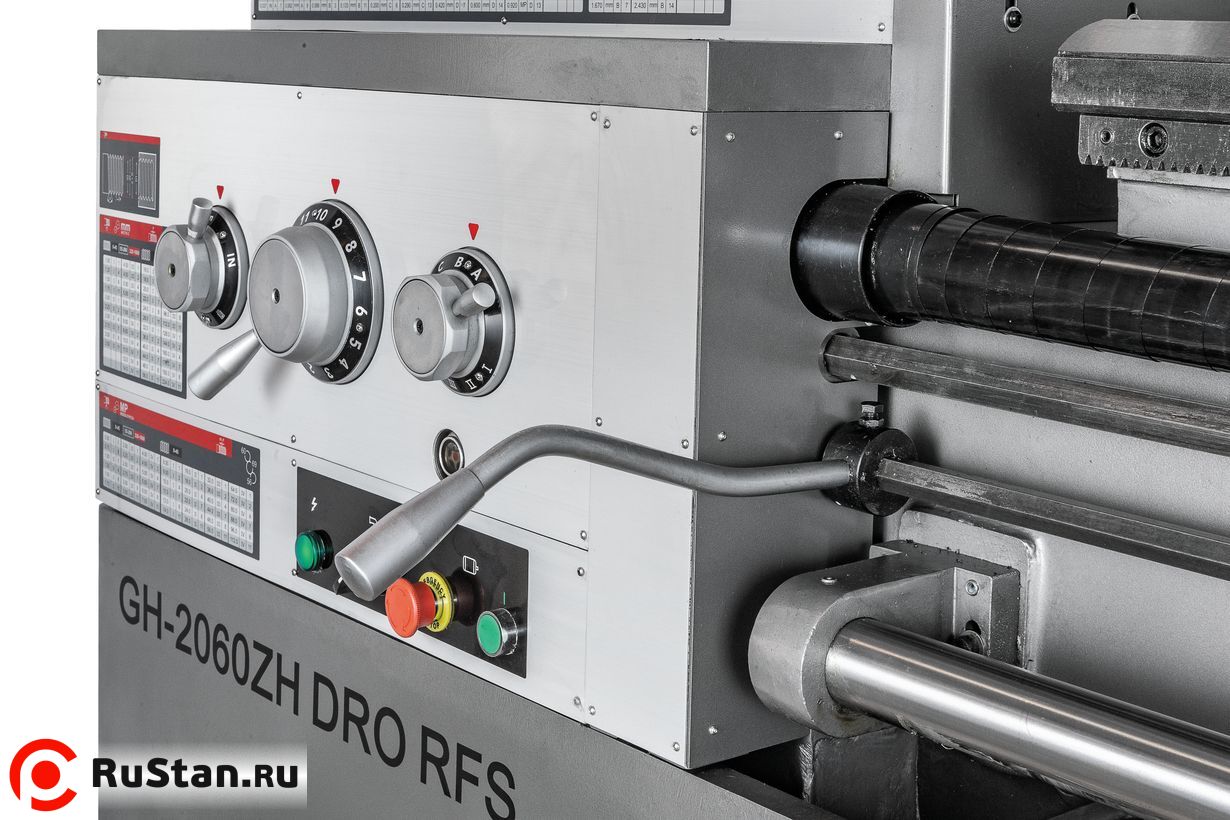

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)

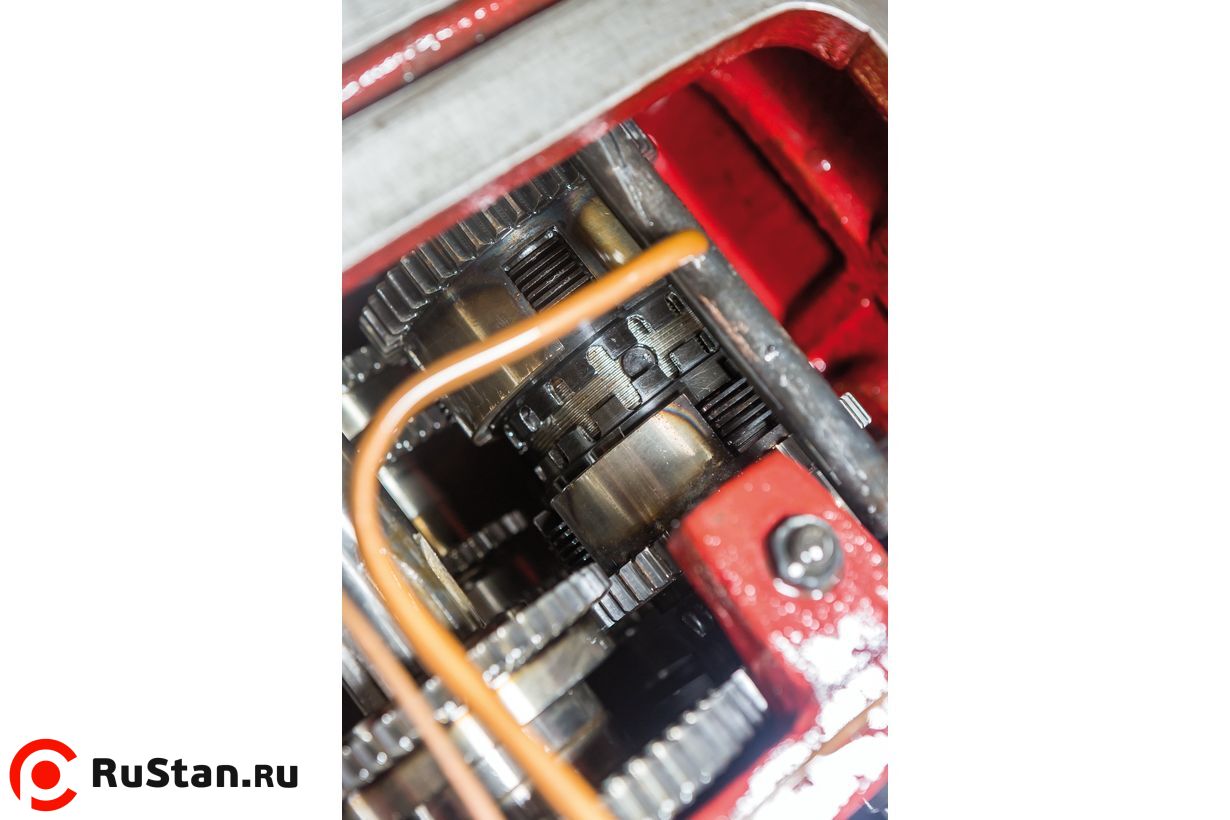

• Передняя бабка с фрикционной муфтой
• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

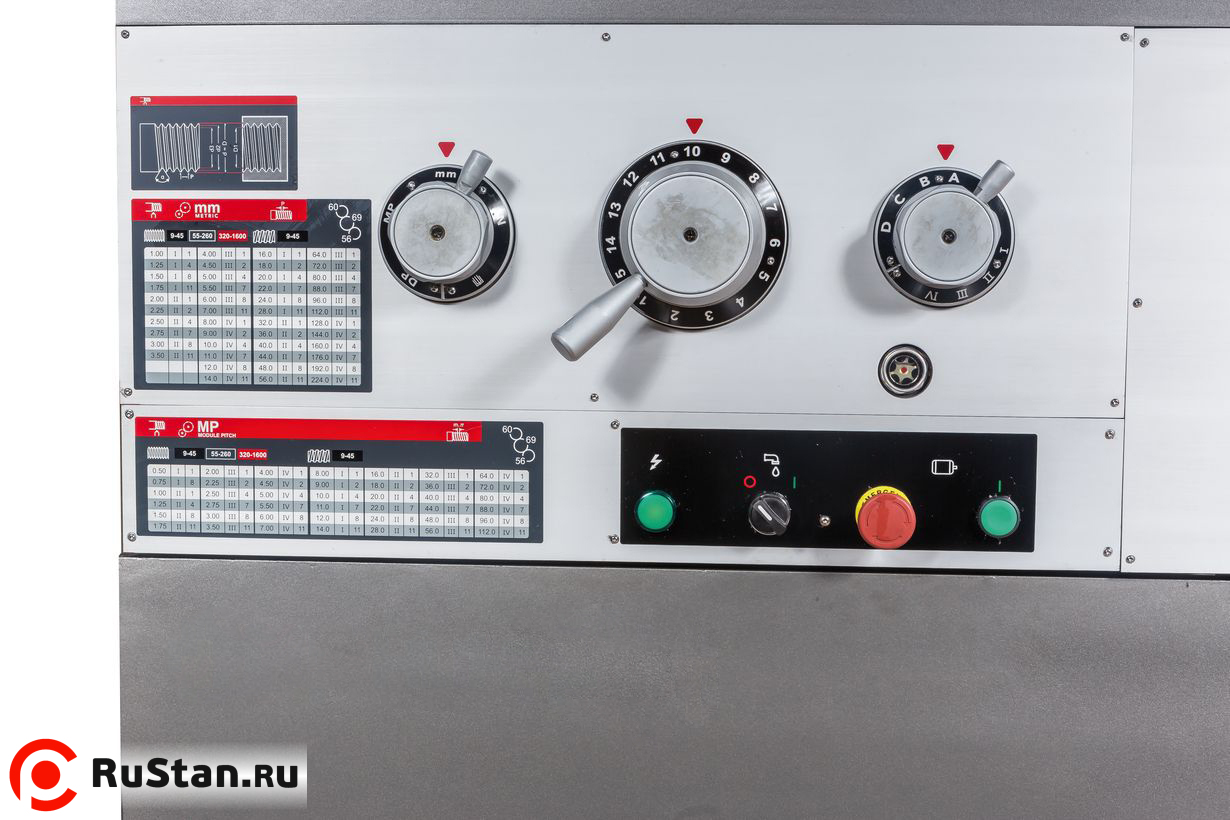

• Коробка подач позволяет нарезать резьбу без замены шестерен

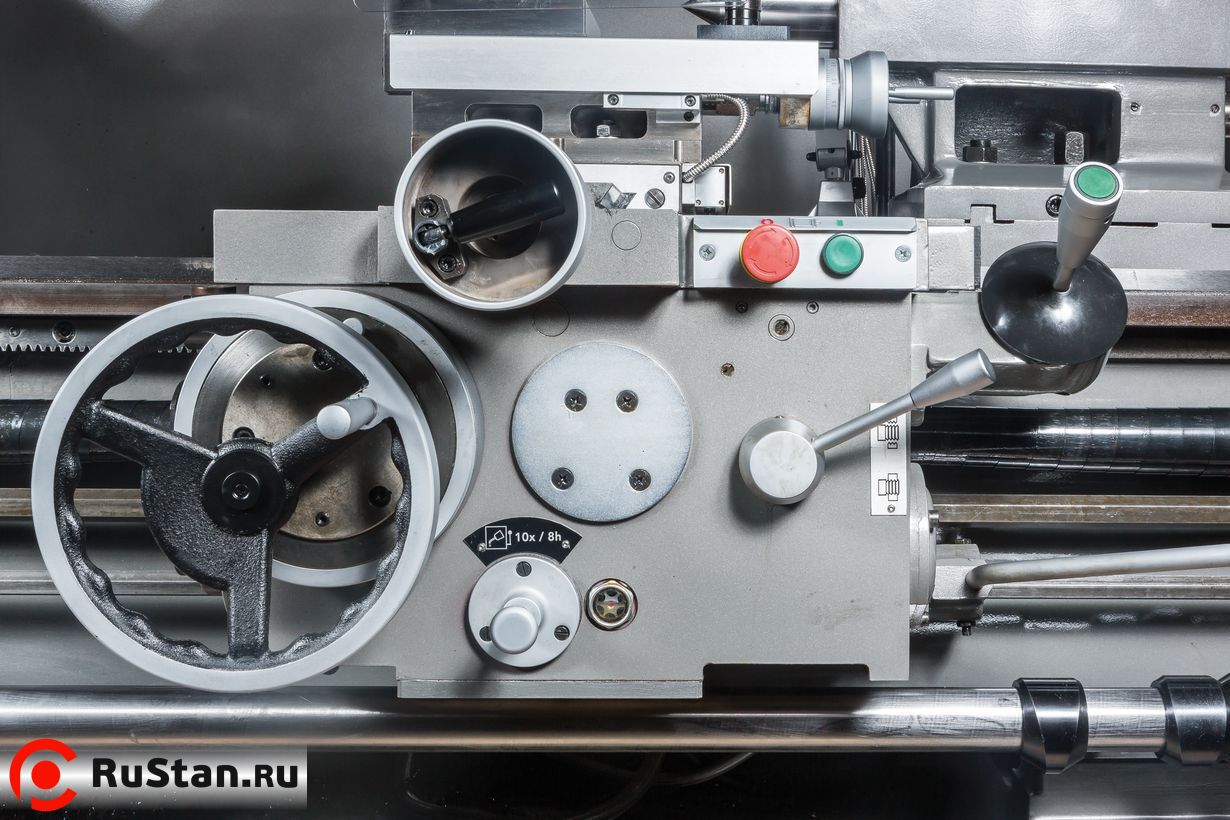

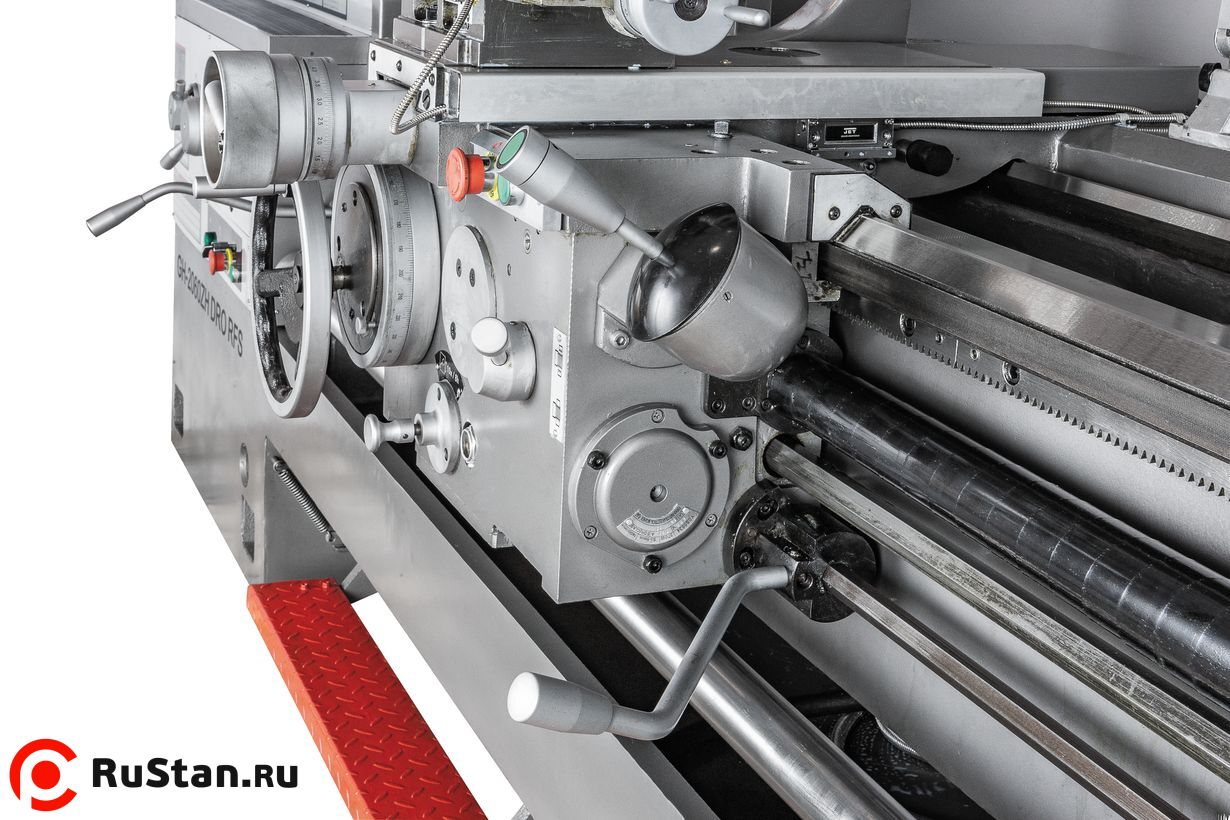

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины

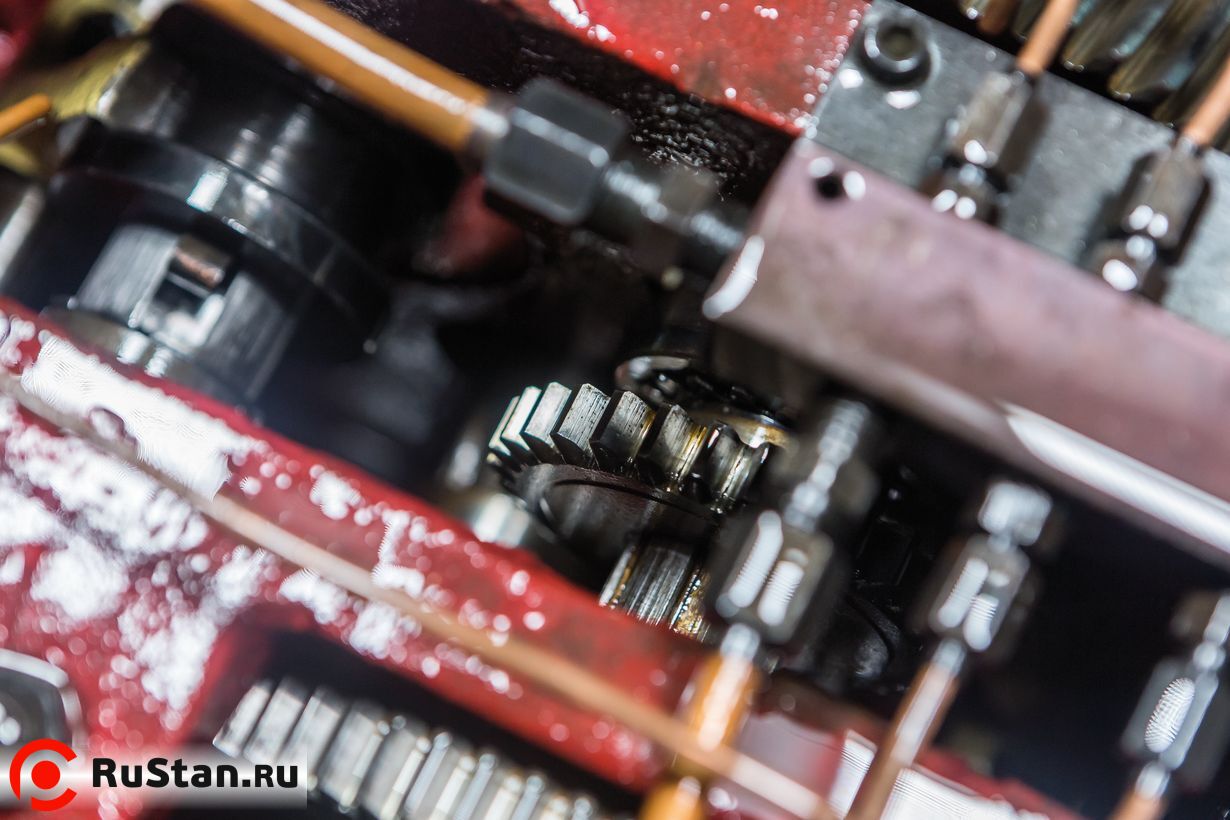

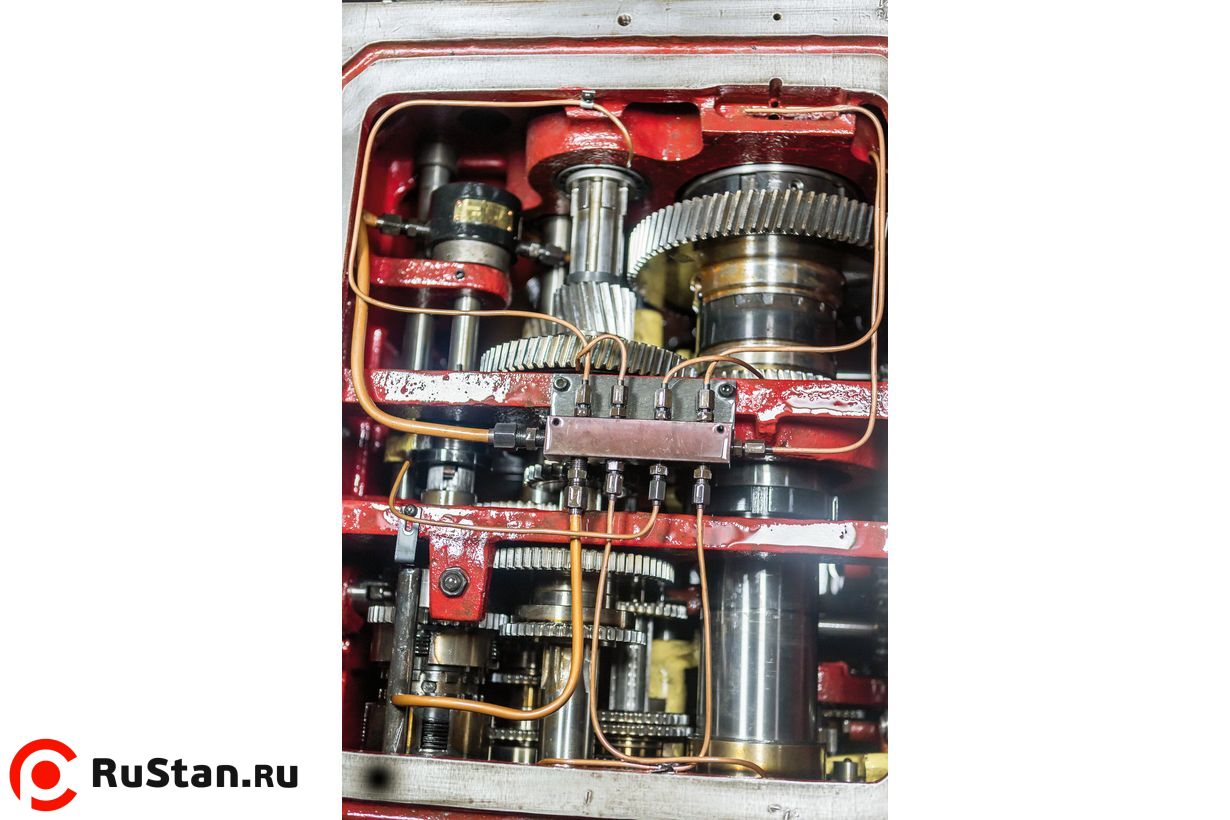

• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

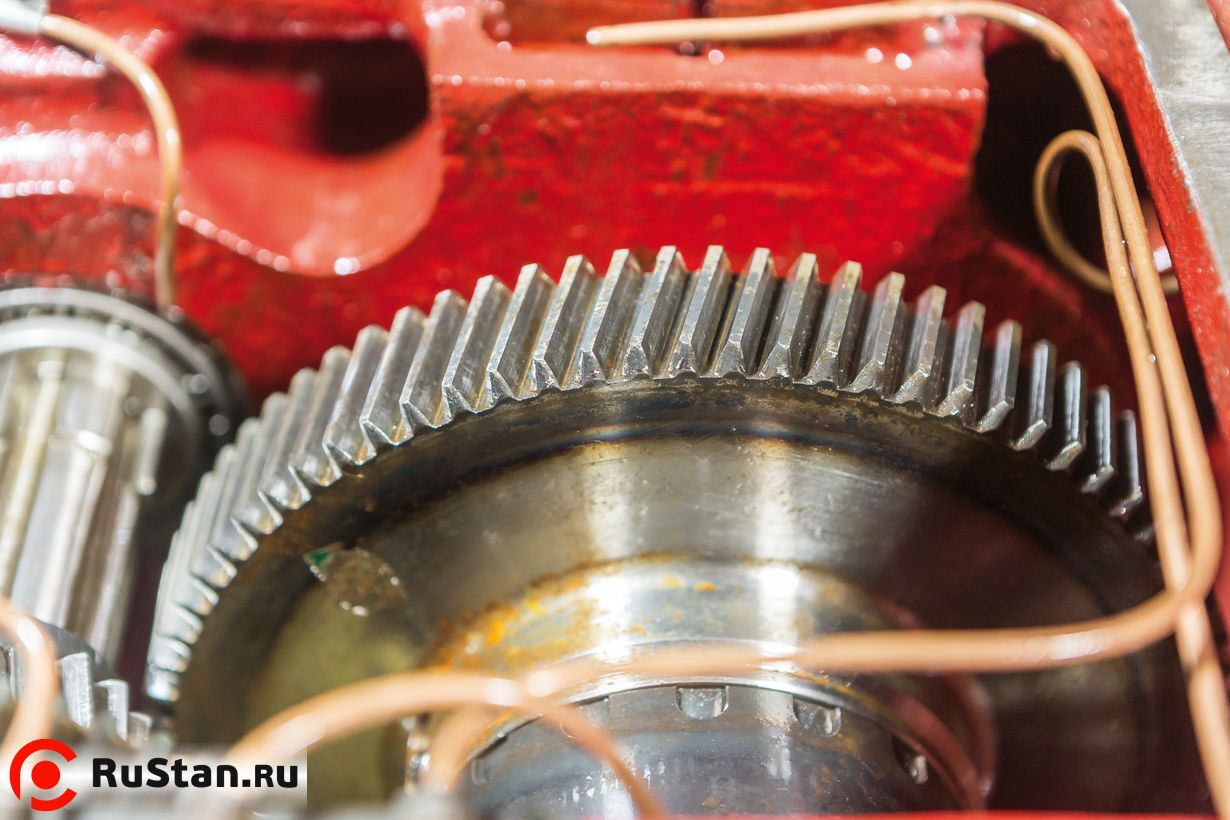

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

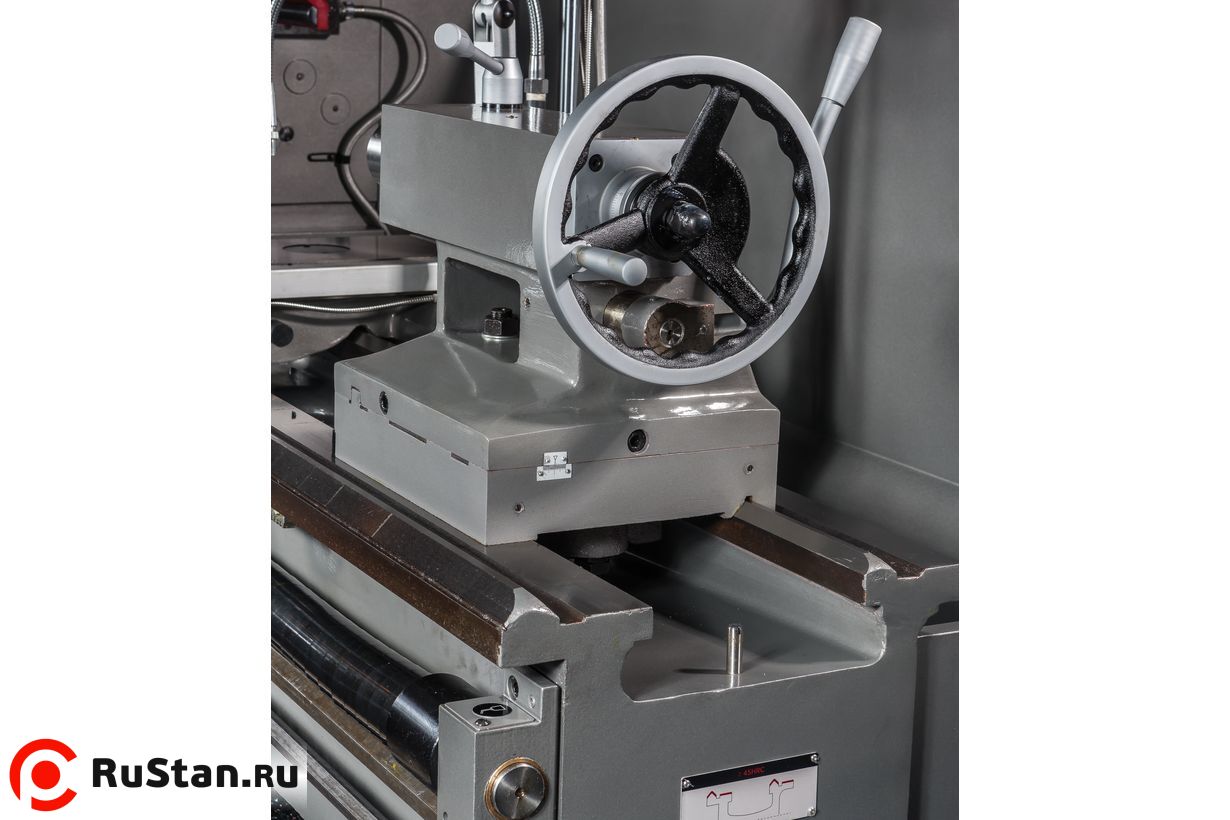

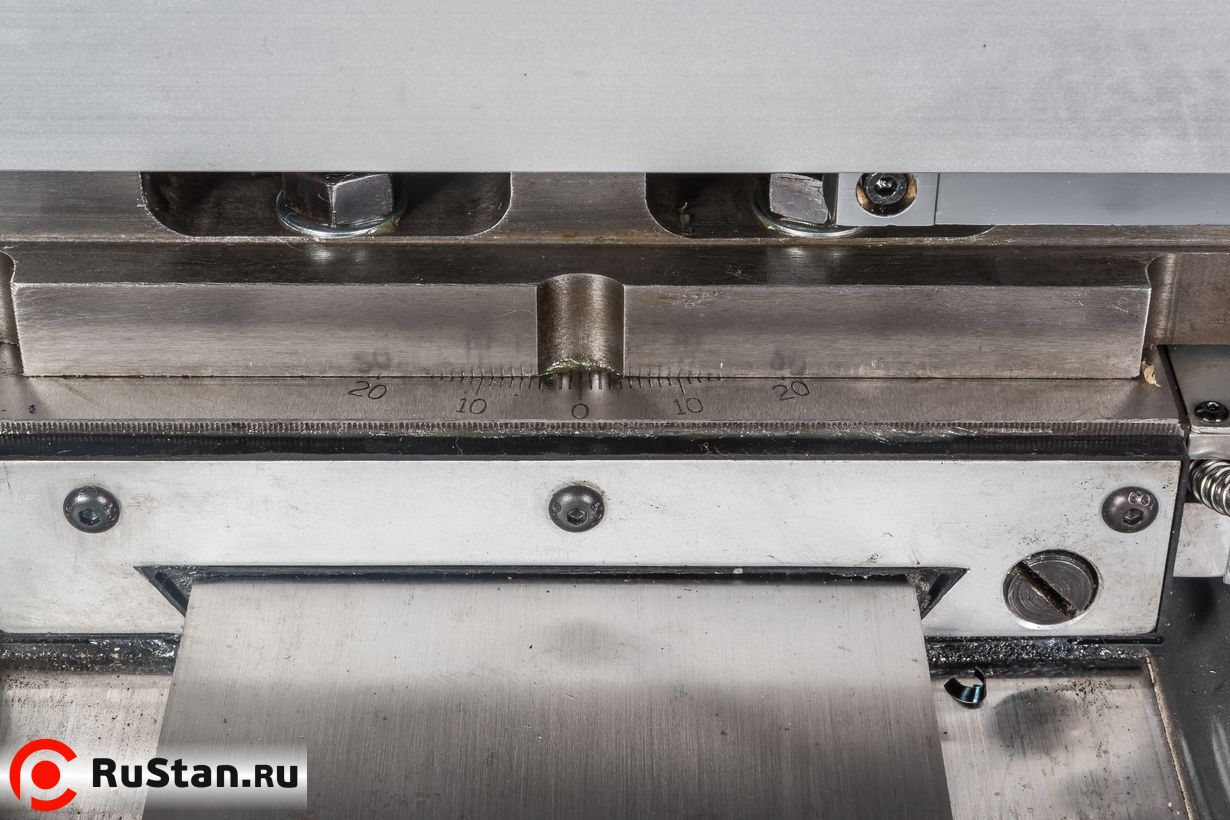

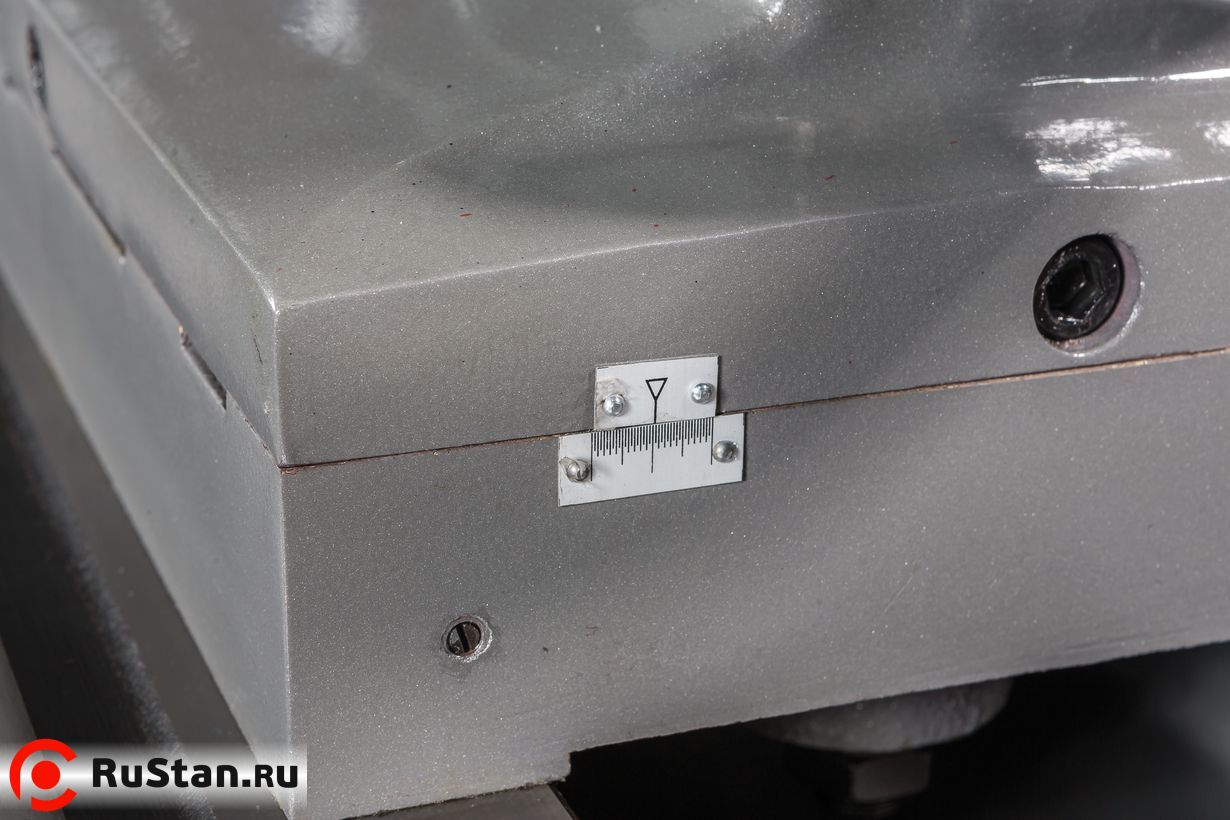

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

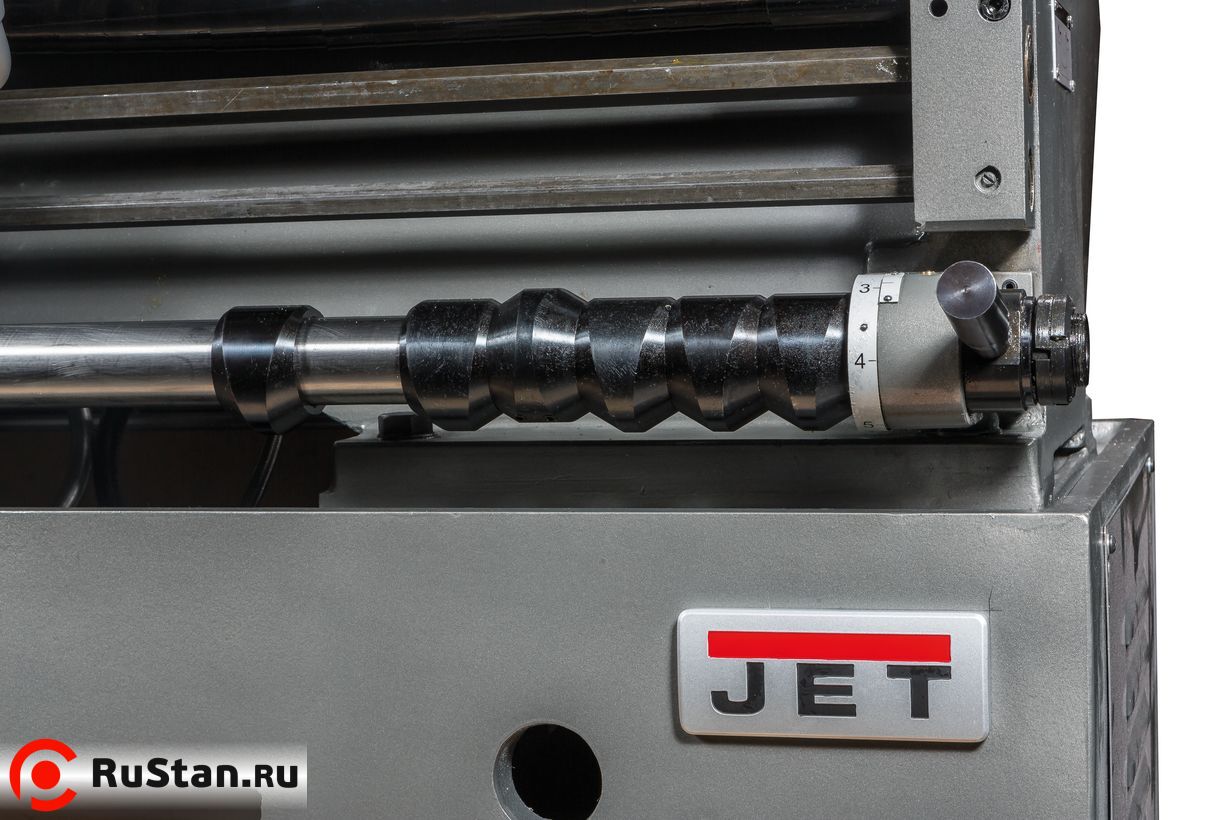

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

Стандартная комплектация

• 6 регулировочных опор
• Защитное ограждение
• Защита резцедержателя

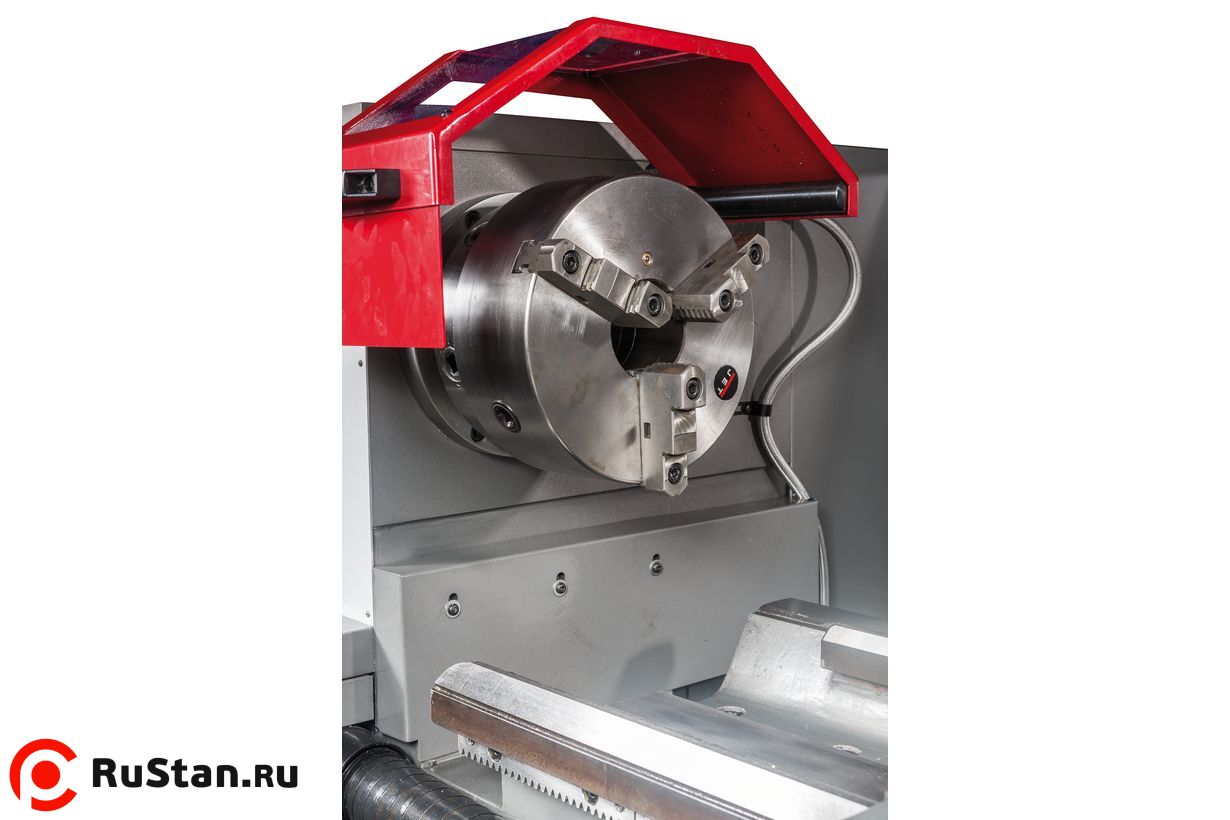

• Защита патрона с концевым выключателем
• Трехкулачковый патрон 250мм с базовыми и обратными кулачками
• 4-кулачковая планшайба 320мм
• Зажимная шайба 400мм

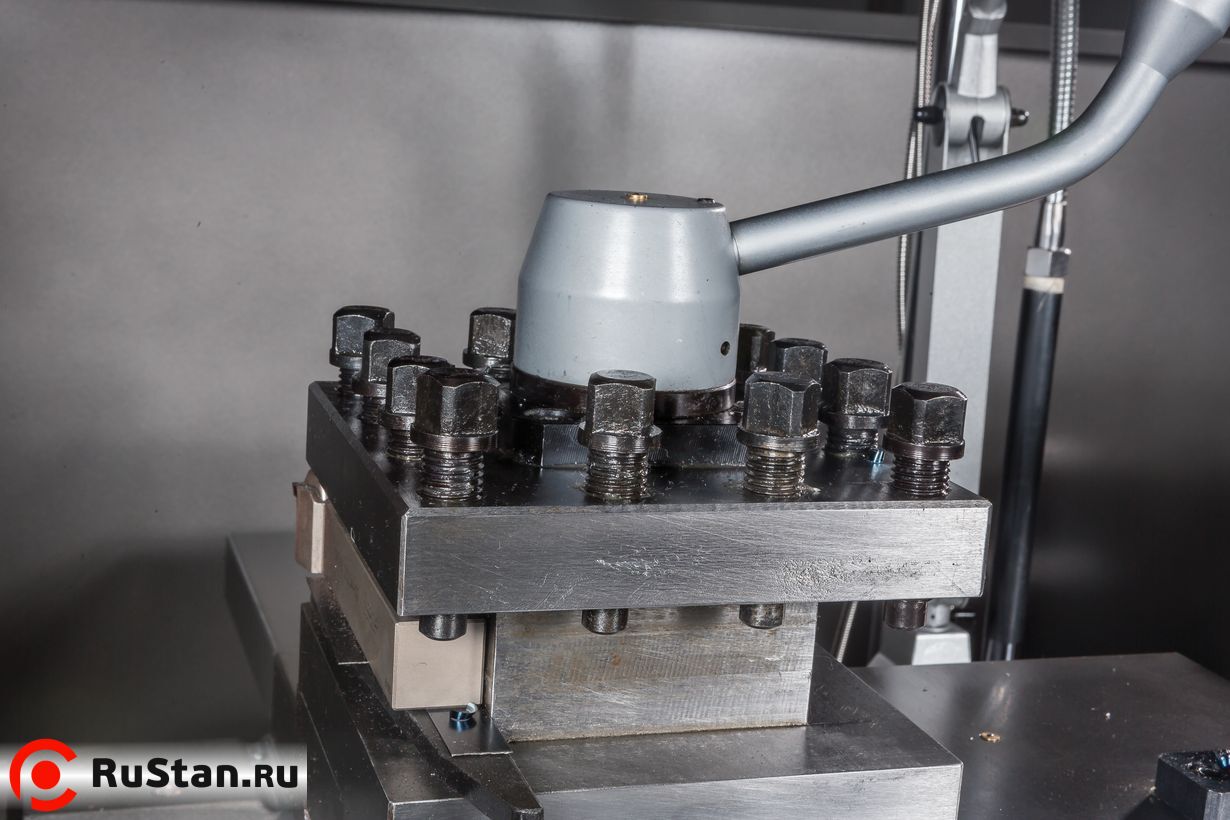

• 4-х позиционный резцедержатель с функцией поворота
• Неподвижный люнет
• Подвижный люнет

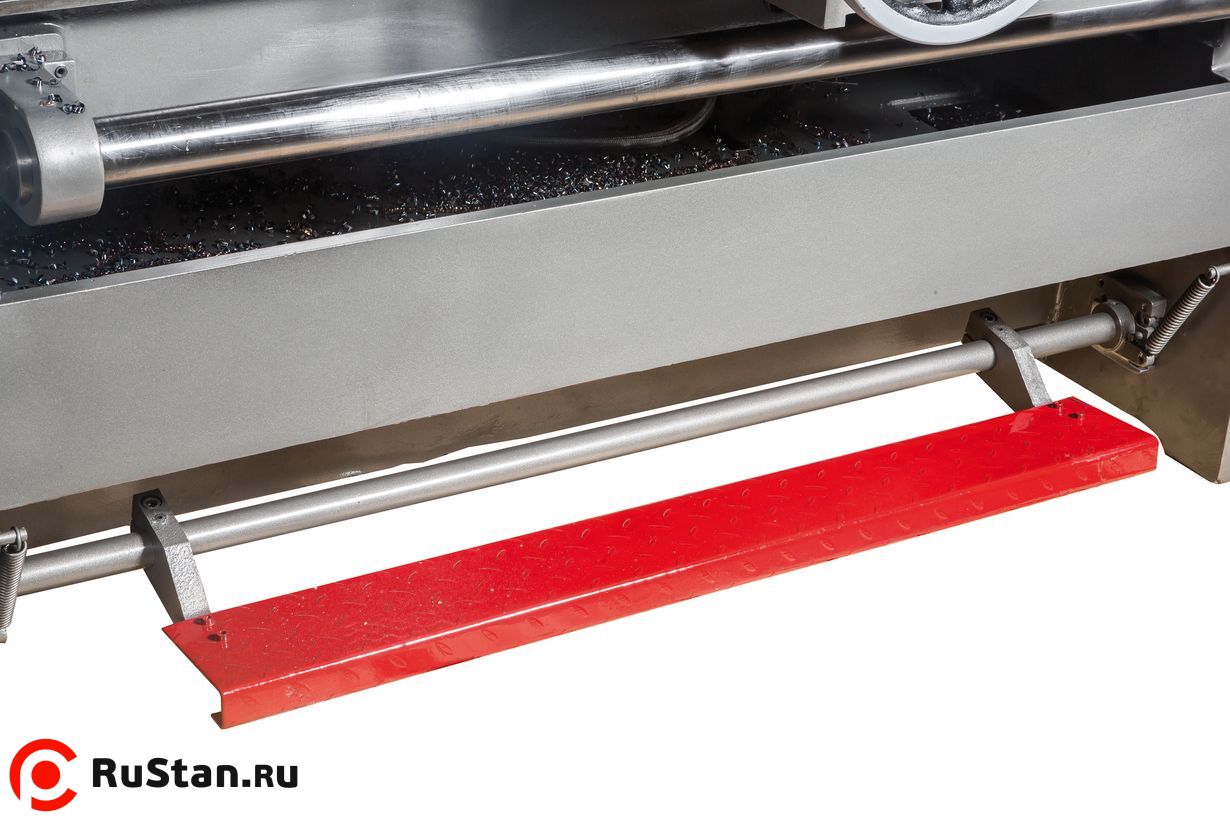

• Ножной тормоз с концевым выключателем
• Система подвода СОЖ
• Галогеновая лампа
• Вращающийся центр MК 5
• Невращающийся центр MК 5
• Переходная втулка MК 7/ MК 5
• Резьбоуказатель
• Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
• Рабочий инструмент в ящике
• Масленка
• Руководство по эксплуатации
• Список запасных частей
