Универсальный токарный станок JET BD-11GDMA с фрезерной головой

Код товара:

39189

В наличии 21 шт.

Универсальный токарный станок с фрезерной головой JET BD-11GDMA фото №1

Трехкулачковый патрон JET BD-11GDMA фото №19

Панель управления JET BD-11GDMA фото №22

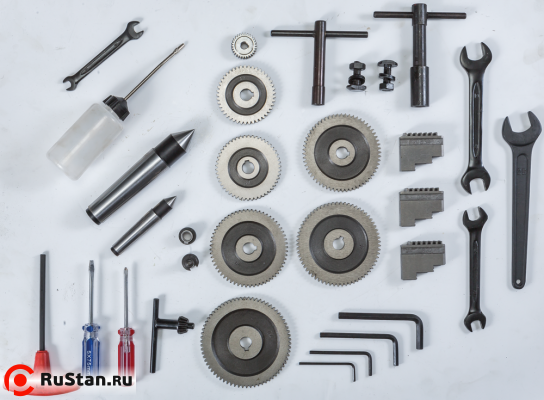

Набор инструмента для обслуживания станка JET BD-11GDMA фото №35

Универсальный токарный станок с фрезерной головой JET BD-11GDMA миниатюра №1

Трехкулачковый патрон JET BD-11GDMA миниатюра №19

Панель управления JET BD-11GDMA миниатюра №22

Набор инструмента для обслуживания станка JET BD-11GDMA миниатюра №35

Цена для юр. и физ. лиц
370 000 руб.
с НДС - на 30.11.2025 г.

В корзину

Купить в лизинг

8 (383) 207-56-92

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Новосибирске

Модель:		JET BD-11GDMA
Артикул:		50000915MCD
Производитель:		JET
Сертификат:		Официальный дилер

Описание
Документы
Видео
Комментарии
Отзывы
Доставка

Универсальный токарный станок JET BD-11GDMA с фрезерной головой.

Особенности JET BD-11GDMA

Предназначен для мелкосерийного производства
Мощный асинхронный электродвигатель токарного шпинделя
Возможность установки тисков для фрезерных работ
Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
Возможность нарезания левой резьбы
Возможность нарезания дюймовой и метрической резьб
Автоматическая подача при точении
На одной настройке гитары три режима автоматического точения или нарезания резьбы
Регулировка зазоров направляющих при помощи клиновых планок
Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
Чугунная станина закалена и отшлифована
Массивная конструкция станины из чугуна гарантирует работу без вибрации
Подача СОЖ
Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
Аналог ТВ-9

Технические характеристики BD-11GDMA
Характеристика	Значение
Напряжение, В	230
Диаметр обточки над станиной, мм	280
Диаметр обточки над поперечным суппортом, мм	170
Частота вращения шпинделя, об/мин	150 - 2000
Количество скоростей шпинделя, шт	6
Конус шпинделя	МК-4
Диаметр проходного отверстия шпинделя, мм	26
Диапазон продольной подачи, мм/об	0,07 - 0,4
Количество продольных подач, шт	6
Диапазон метрической резьбы, мм	0,2 - 3,5
Количество метрических резьб, шт	21
Дюймовая резьба	8 - 56
Количество дюймовых резьб, шт	21
Шаг ходового винта, мм	Tr 20x3
Макс. размер резца, мм	12 x 12
Ход поперечного суппорта, мм	145
Ход верхнего суппорта, мм	60
Пиноль задней бабки	МК-2
Ход пиноли задней бабки, мм	80
Диаметр пиноли, мм	30
Диапазон неподвижного люнета, мм	0-25
Диапазон подвижного люнета, мм	0-25
Объём бака СОЖ	5
Расстояние между направляющими, мм	180
Мощность двигателя, кВт	1,1
Потребляемая мощность, кВт (S6 40%)	1,5
Тип двигателя	Асинхронный
Мощность насоса СОЖ, кВт	0,09
Фрезерная голова
Напряжение питания	230 В
Максимальный диаметр сверления сталь, мм	20
Максимальный диаметр сверления чугун, мм	22
Максимальный диаметр торцевой фрезы, мм	55
Максимальный диаметр концевой фрезы, мм	20
Сверлильный патрон	1-13
Частота вращения шпинделя вертикальный, 18	50-2250
Количество скоростей вертикального шпинделя, шт	плавно
Ход пиноли шпинделя, мм	50
Конус вертикального шпинделя	МК-2
Диапазон поворота вертикальной головы (вправо/влево)	±45°
Расстояние от вертикального шпинделя до стола, мм	320
Расстояние от вертикального шпинделя до стойки, мм	185
Размер стола по оси X и Y, мм	150x270
Ход головы по оси Z, мм	270
Ширина Т-образного паза стола, мм	12
Количество Т-образных пазов стола, шт	2
Расстояние между центрами, мм	700
Мощность вертикального двигателя, кВт	0,6 (коллекторный)
Габариты в упаковке
Длина в упаковке, см	137
Ширина в упаковке, см	75
Высота в упаковке, см	101
Масса в упаковке, кг	250
