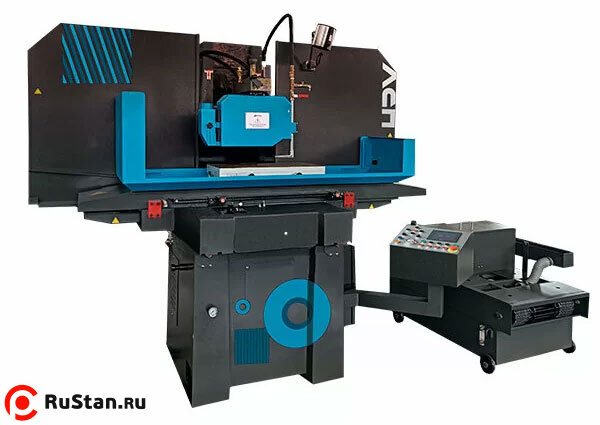

Универсальный плоскошлифовальный станок ЛШ3060ВФ2К с ПЛК

Плоскошлифовальный станок ЛШ3060ВФ2К является передовым решением в области металлообработки.
Оснащенный крестовым столом, он обеспечивает исключительную точность при работе с разнообразными фасонными поверхностями.
Гидроцилиндр, отвечающий за продольное перемещение стола, гарантирует плавное и точное движение, что критически важно для достижения высококачественных результатов шлифовки. Ключевая особенность станка – это система программного управления на базе ПЛК от DeltaElectronics.

Сенсорная панель оператора и сервоприводы поперечной и вертикальной подач делают процесс управления станком интуитивно понятным и удобным, что существенно упрощает работу оператора.
Станки оснащены системой программного управления на базе контролера DeltaElectronics (либо аналог), которая позволяет обрабатывать детали в двух режимах:

Плоскошлифовальный станок с крестовым столом ЛШ3060ВФ2К представляет собой высокоэффективное оборудование, предназначенное для точного обработки поверхностей изделий. Он позволяет эффективно шлифовать как периферийные, так и торцевые поверхности при помощи шлифовального круга, а также обрабатывать фасонные поверхности заготовок с использованием профилированного круга.

Фторопластовое покрытие направляющих осей X и Z обеспечивает стабильное движение без лишнего трения, что способствует сохранению высокой точности в работе.

Высокоточные шариковые винтовые передачи (ШВП) на вертикальной и поперечной осях обеспечивают высокую точность обработки и надежность в работе.

Продольное перемещение стола осуществляется с помощью гидроцилиндра, который обеспечивает плавное и контролируемое движение, особенно при работе с крупными и тяжелыми заготовками.

Станок также оснащён автоматической системой смазки всех механизмов, что способствует высокой точности обработки и увеличивает срок службы направляющих.

Плоскошлифовальный станок 3Л711ВФ2К оборудован программируемым логическим контроллером и сенсорной панелью, что упрощает и делает процесс управления более гибким. Сервоприводы для поперечной и вертикальной подачи обеспечивают высокую динамику движения и точность работы.

Этот станок — идеальный выбор для предприятий, занимающихся производством высокоточных деталей в авиационной и автомобильной отраслях.

Если вас интересует покупка или консультация по плоскошлифовальным станкам, свяжитесь с нами! Наша команда готова предложить вам оптимальные решения и ответить на все вопросы.

Технические характеристики ЛШ3060ВФ2К
Характеристика	Значение
Размеры заготовки (ДхШхВ), мм	600х300х400
Наибольшая масса заготовки, кг	270
Размер рабочей поверхности стола (ДхШ), мм	635х305
Расстояние от оси шпинделя до стола, мм	580
Частота вращения шпинделя шлифовального круга, об/мин	1450
Поперечная подача каретки стола на одно деление лимба, мм	0,01
Поперечное перемещение каретки, мм	340
Наибольшее вертикальное перемещение шлифовальной бабки, мм	480
Вертикальное перемещение шлифовальной бабки на одно деление электронного штурвала, мм	0,001
Автоматическая вертикальная подача шлифовальной бабки, мм	0,001-0,999
Продольное перемещение стола, мм	765
Пределы скоростей перемещения стола, мм/мин	5-25
Шлифовальный круг (DxTxH), мм	350х40х127
Мощность электродвигателя главного привода, кВт	5,5
Габаритные размеры станка (ДxШxВ), мм	2350х1750х1890
Масса ЛШ3060ВФ2К станка, кг	2800
Точность обработки образца изделия (плоскостность, мкм):	4
Точность обработки образца изделия (параллельность, мкм):	5
Точность обработки образца изделия (шероховатость поверхности, обработанной периферией круга Ra, мкм):	0,16

Комплектация

Базовая:

• Станок в сборе
• Программируемый логический контроллер
• Бак СОЖ с магнитным сепаратором
• Агрегат охлаждения в комплекте с магнитным сепаратором
• Гидростанция
• Установка смазки
• Плита электромагнитная
• Планшайба шлифовального круга (комплект)
• Автоматическая правка шлифовального круга с компенсацией износа
• Алмазный карандаш
• Оправка для статической балансировки шлифовального круга
• Приспособление для статической балансировки шлифовального круга
• Комплект ЗИП
• Обслуживающий инструмент

Дополнительная:

• Кабинетное ограждение рабочей зоны
• Вытяжное устройство аэрозоли СОЖ
• Комплект масел и СОЖ для запуска оборудования
• Домкраты клиновые (комплект)
• Круг шлифовальный (дополнительно)
• Фланец шлифовального круга (дополнительно)
• Устройство правки шлифовального круга на шлифовальной бабке (параллельная правка)
• Бак СОЖ с бумажным фильтром
• Синусные плиты (одноповоротные и двухповоротные)
