Автоматический ленточнопильный станок Stalex H-320А

Модель Stalex H-320А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.


Особенности

• Произведён по стандартам СЕ

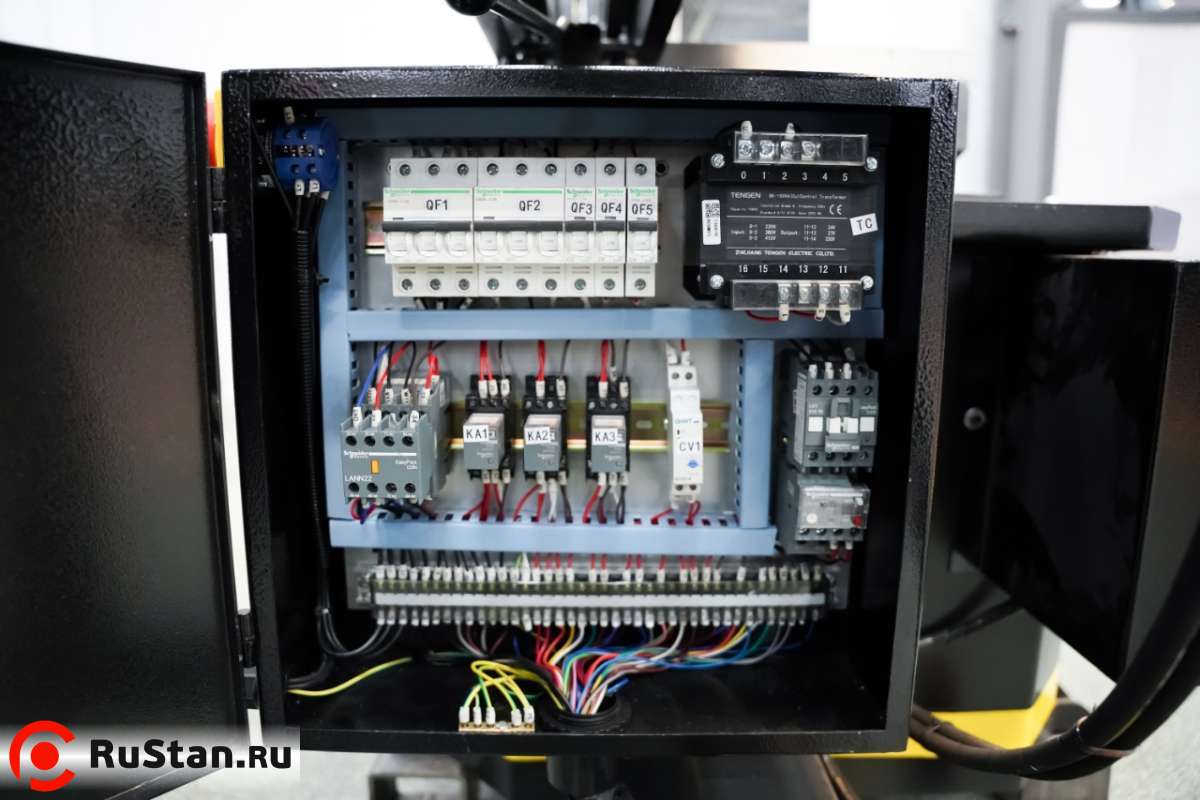

• Электрические компоненты - Siemens, Schneider, Meanwell и др.

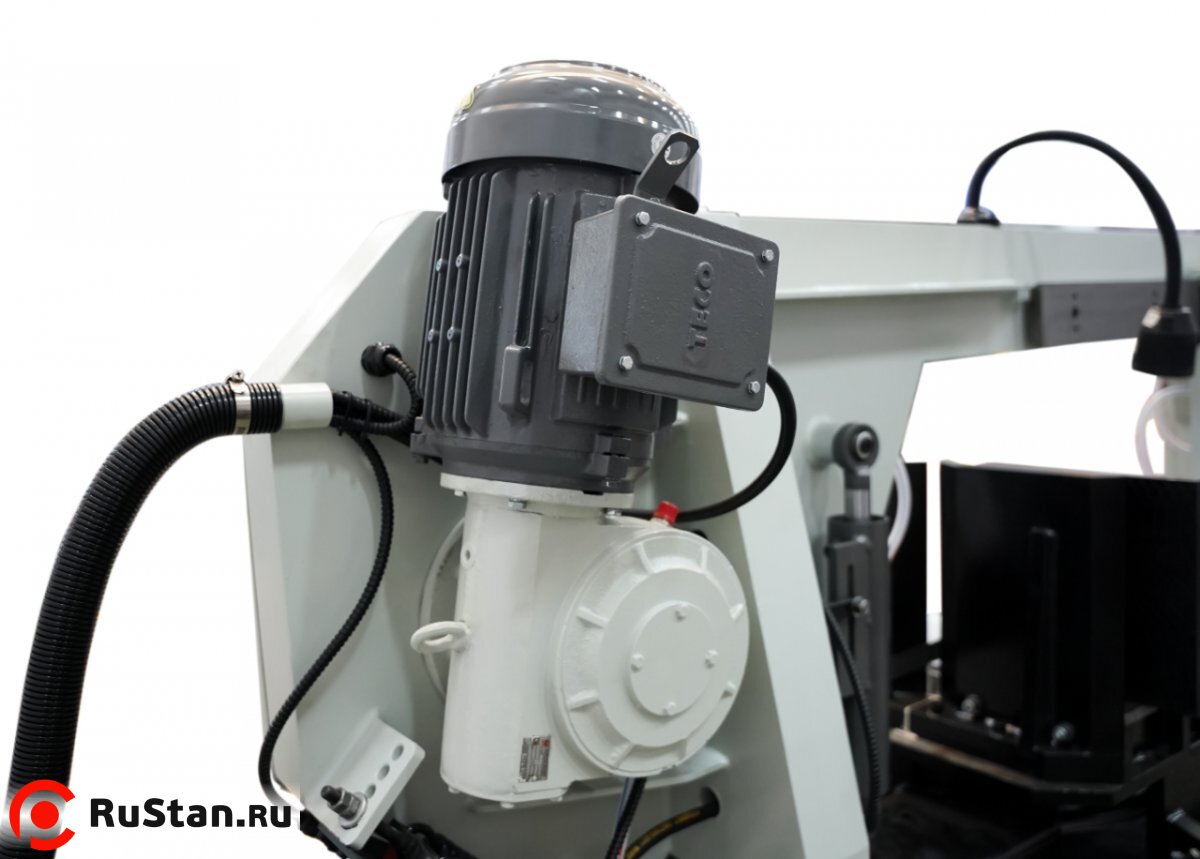

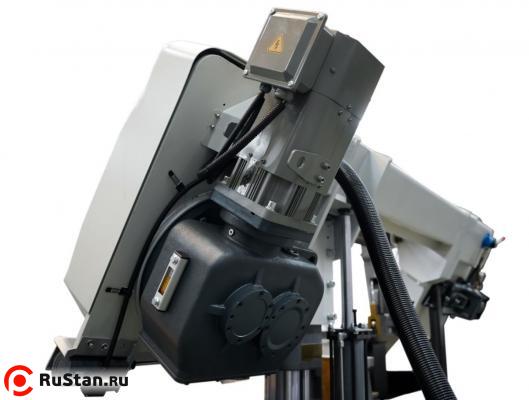

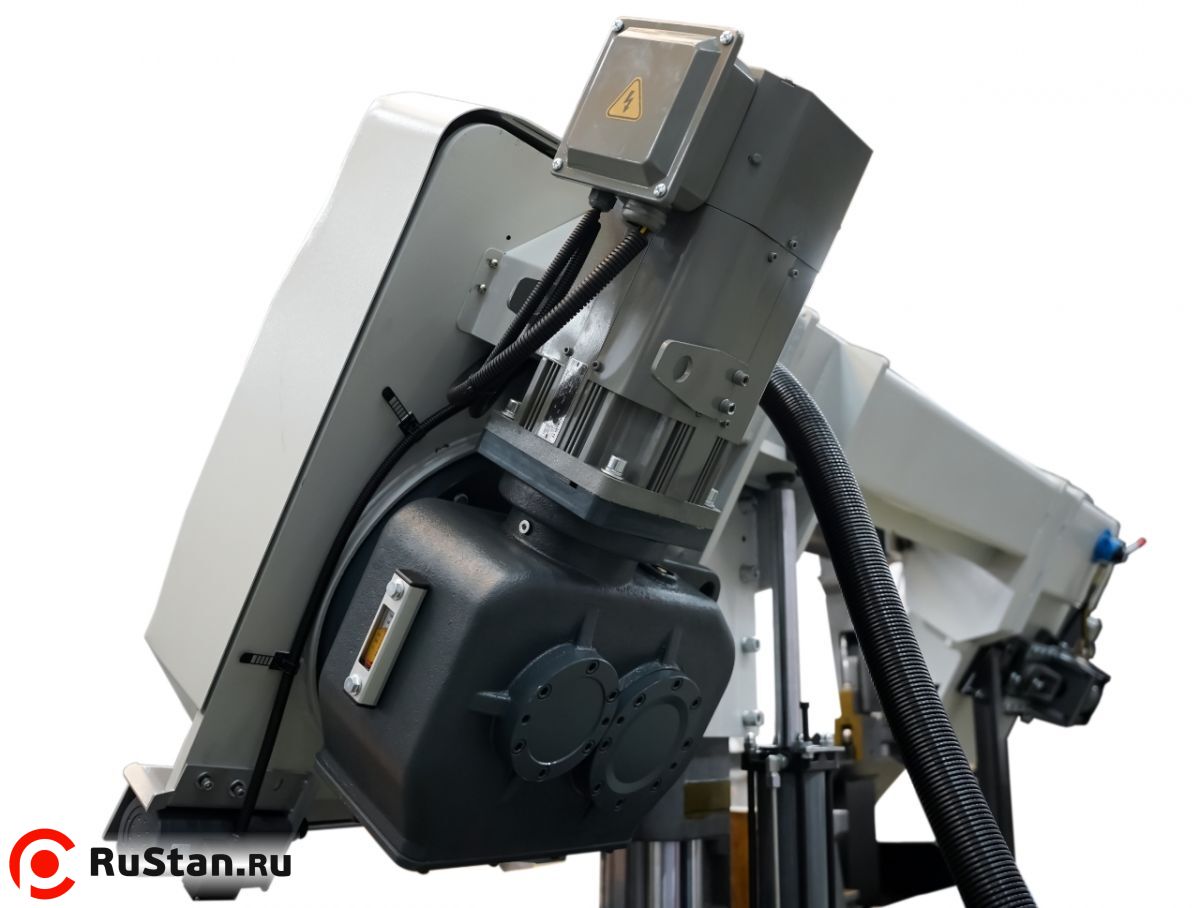

• Мощный двигатель для эффективной резки - 4 кВт
• Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

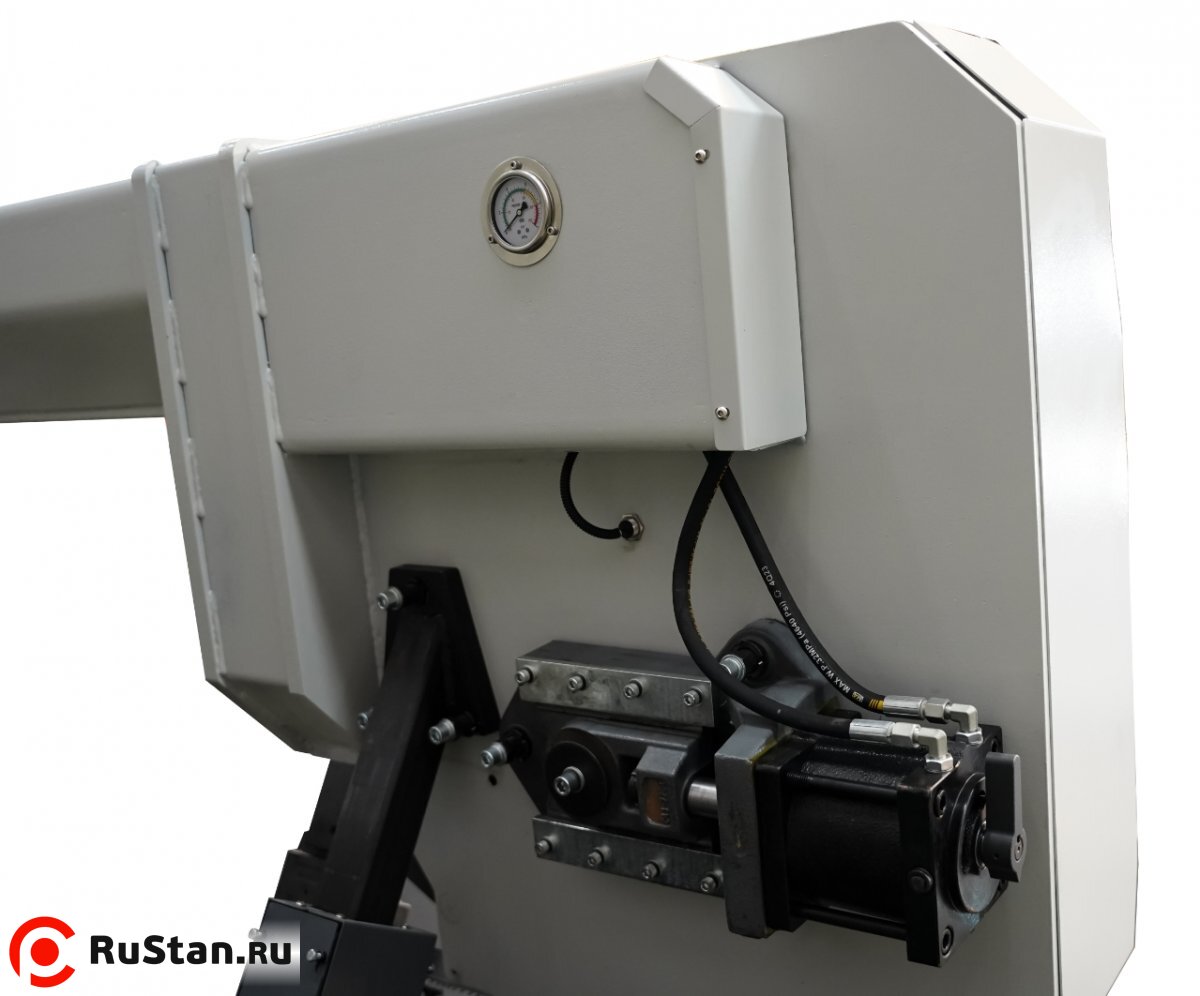

• Гидравлическое натяжение ленточнопильного полотна
• Прижим пакетной резки (гидравлический)
• Моторизированная дисковая щётка для удаления стружки
• Автоматический конвейер для сбора стружки
• Функция подачи заготовок контролируется гидравлической системой

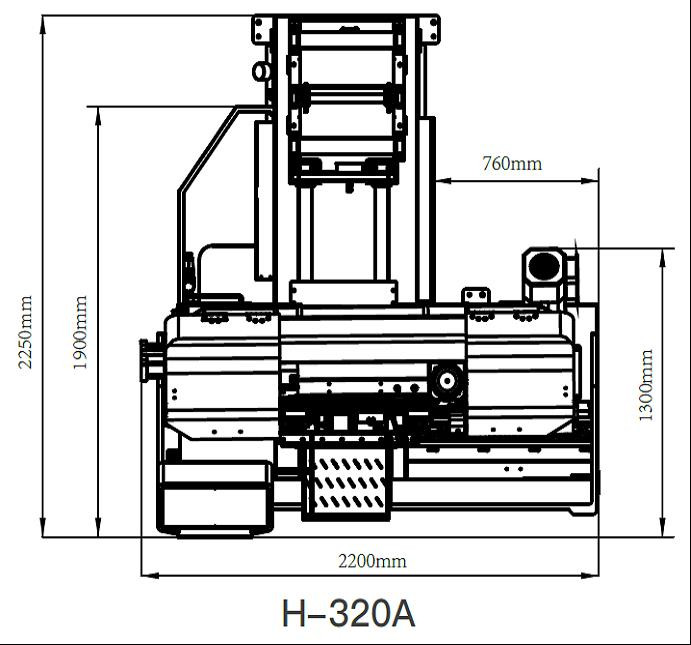

					Габариты
					Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.

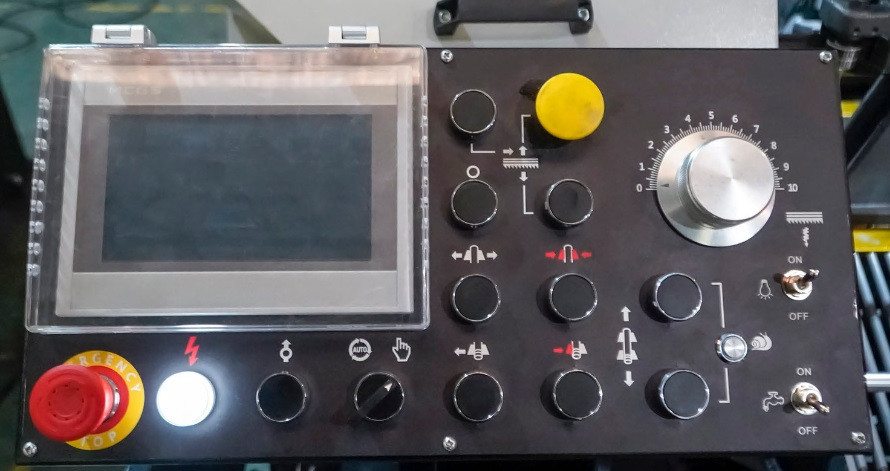

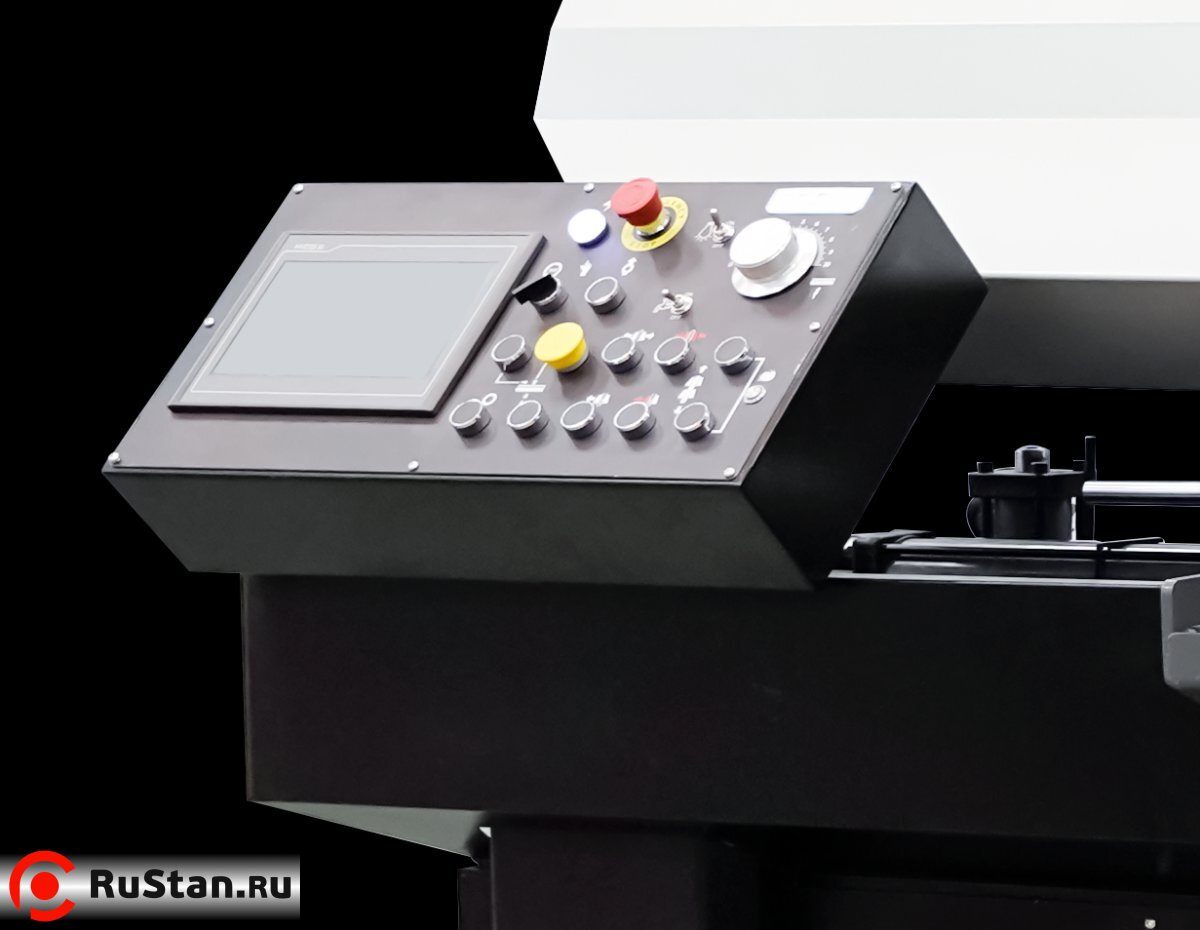

					Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания

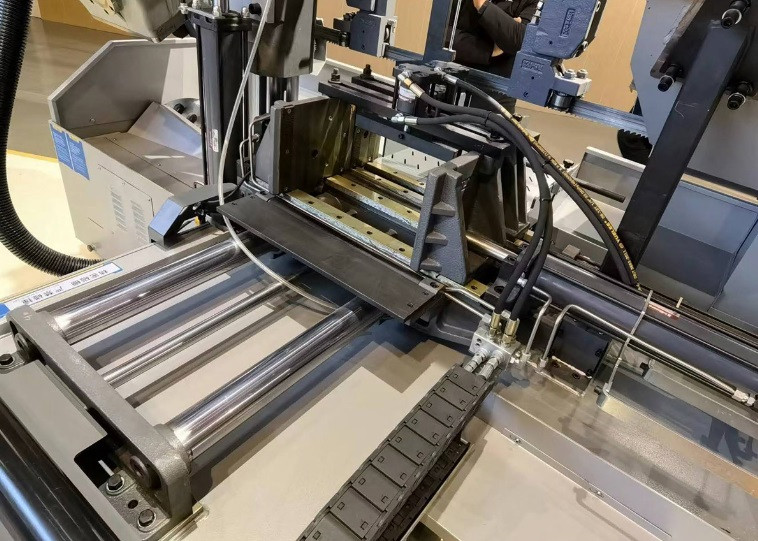

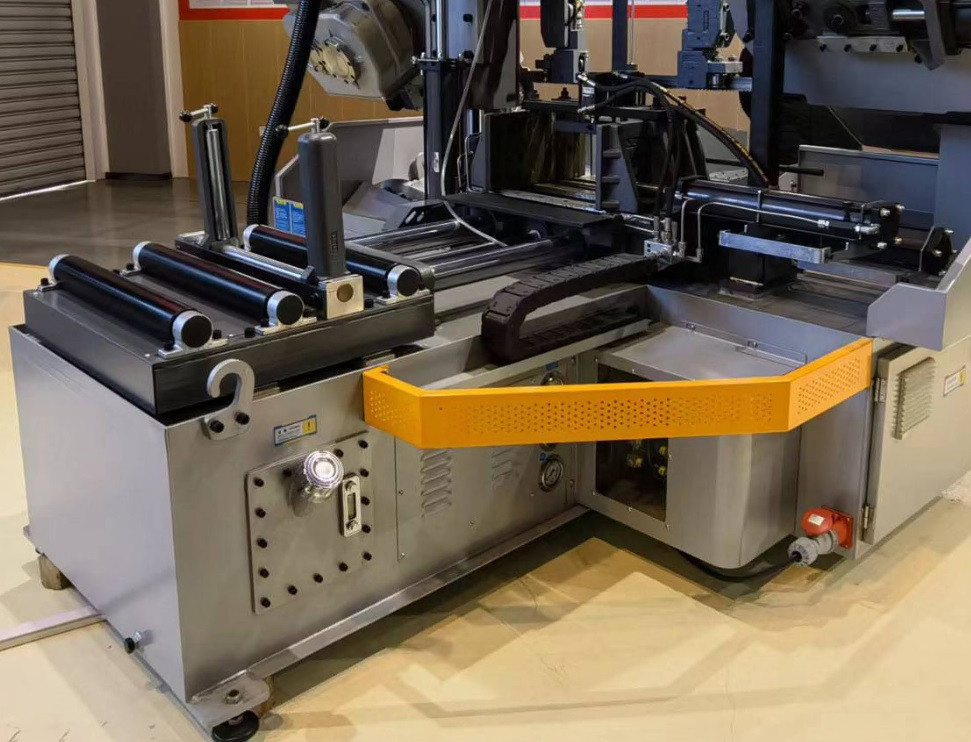

					Подающий стол /тиски подачи

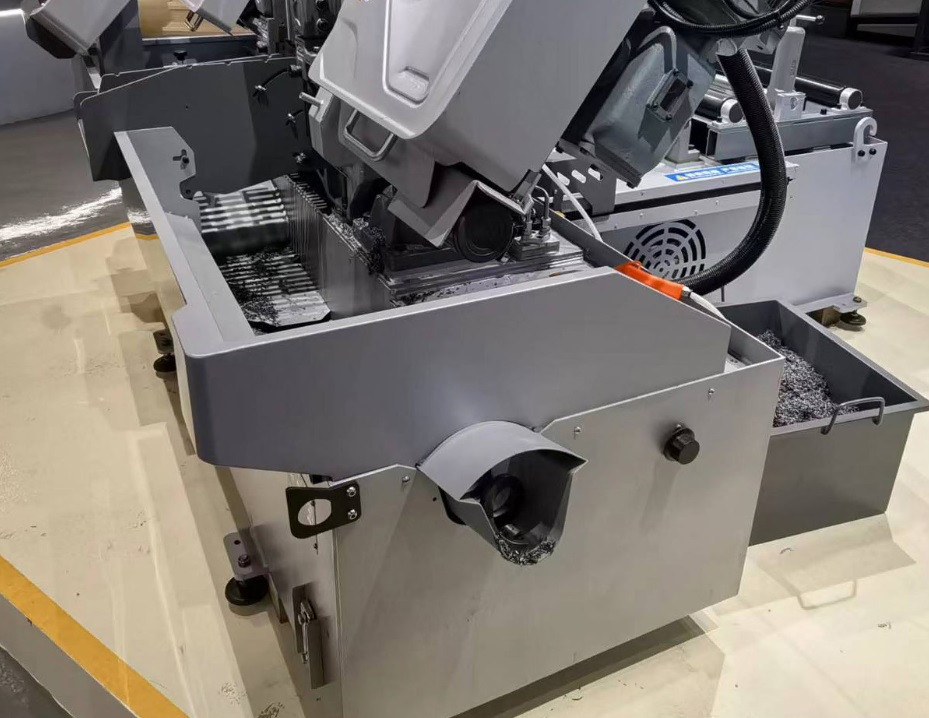

					Автоматический конвейер для сбора стружки

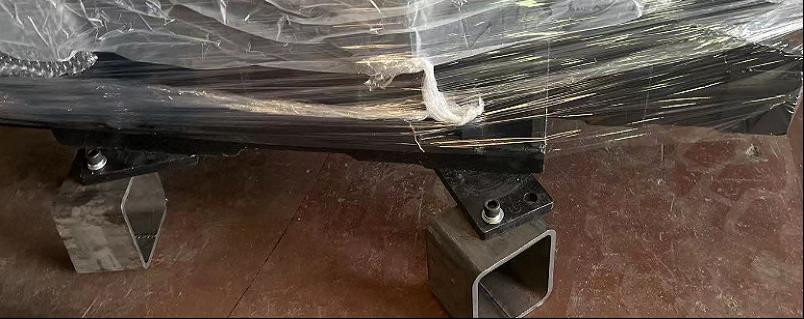

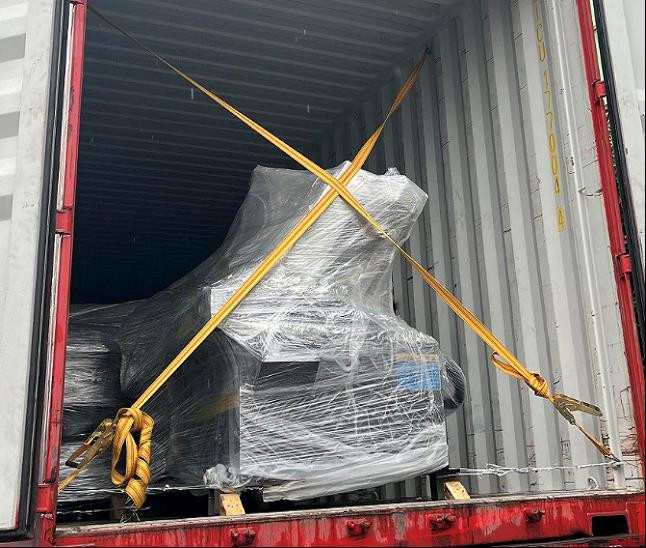

					Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка

Технические характеристики "STALEX H-320A"
Характеристика	Значение
Мощность главного двигателя	4.0 кВт (380 В, 50 Гц, 3-фазный)
Скорость резания	10-80 м/мин
Круглый профиль при 90°	320 мм
Прямоугольный профиль при 90°	320х320 мм
Размер полотна	34х1.1х4115 мм
Вращение пилы	90°
Зажим заготовки	гидравлические тиски
Мощность гидравлической станции	0.75 кВт
Мощность системы СОЖ	0.09 кВт
Объём гидравлического бака	60 л
Объём бака СОЖ	90 л
Рабочая высота стола	666 мм
Габариты (ДхШхВ)	2250х2300х1550 мм
Масса нетто/брутто	1650 / 1700 кг
Пакетная резка	260х130 мм
Длина конечной детали	140 мм
Стандарт CE	есть
Пульт PLC	есть
Регулировка частоты вращения двигателя	есть
Привод	зубчатый
Автоматический подвод заготовок	есть
Моторизированная дисковая щётка	есть
Гидравлическое натяжение полотна	есть
Автоматический конвейер стружки	есть
Прижим для пакетной резки	есть

Комплектация

• Автоматический ленточнопильный станок STALEX H-320A
• Ленточнопильное полотно, установленное на станке
• Гидравлические тиски
• Автоматический конвейер для стружки
• Прижим для пакетной резки
