Трубогибочный станок УГС-6/1А
Код товара:
1577
Нет в наличии
Цена для юр. и физ. лиц
729 000 руб.
с НДС - на 10.06.2026 г.
729 000 руб.
с НДС - на 10.06.2026 г.
| Модель: |  |
УГС-6/1А |
| Производитель: |  |
Россия |

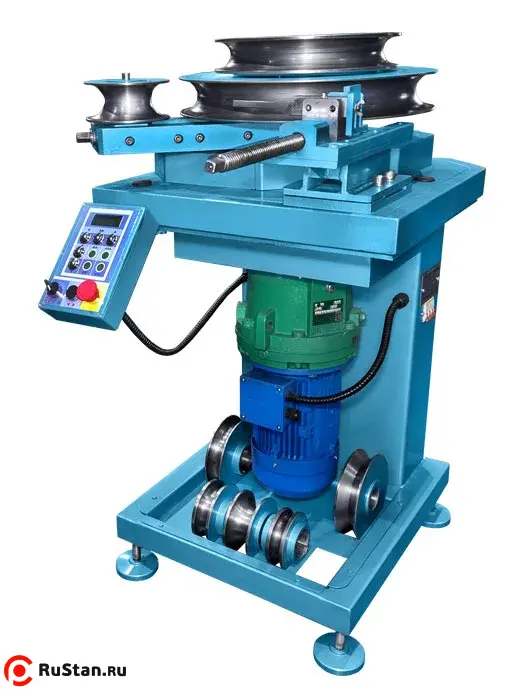

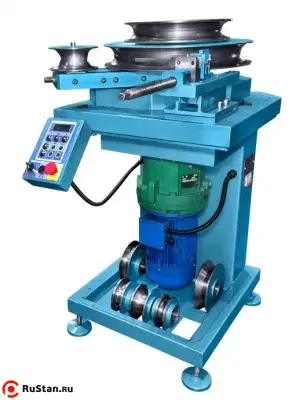

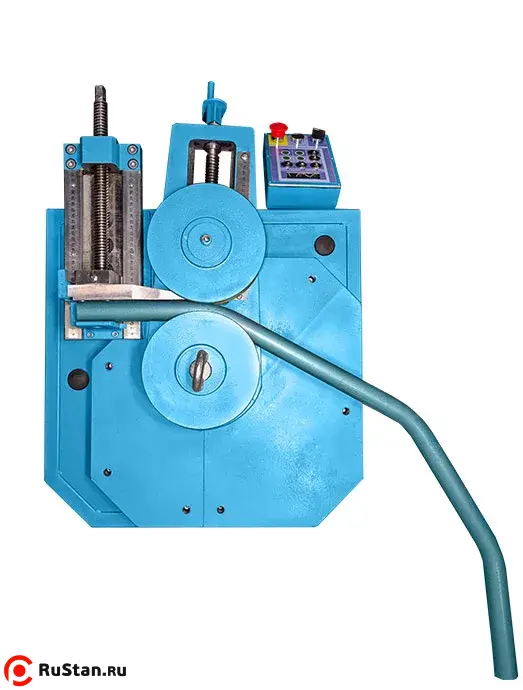

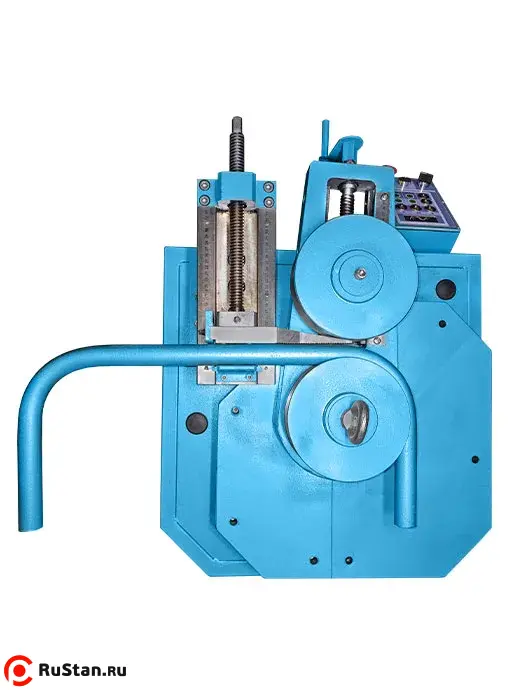

Полуавтоматический трубогибочный станок УГС-6/1А , предназначенный для гибки с высокой точностью и повторяемостью металлических круглых, профильных труб, труб из нержавеющей стали, сортового проката методом обкатки в холодном состоянии на заданный угол гиба от 0° до 180°.
Данный станок может использоваться на предприятиях, специализация которых ориентирована на серийное и мелкосерийное производство изделий и заготовок, предусматривающее гибку труб под разными углами гиба, требующее высокую производительность и точность, стабильную повторяемость и легкость перенастройки углов гиба.
Стандартная комплектация из шести сменных колодок предназначена для гибки круглых, профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии,
т.е. без нагрева изгибаемой заготовки.

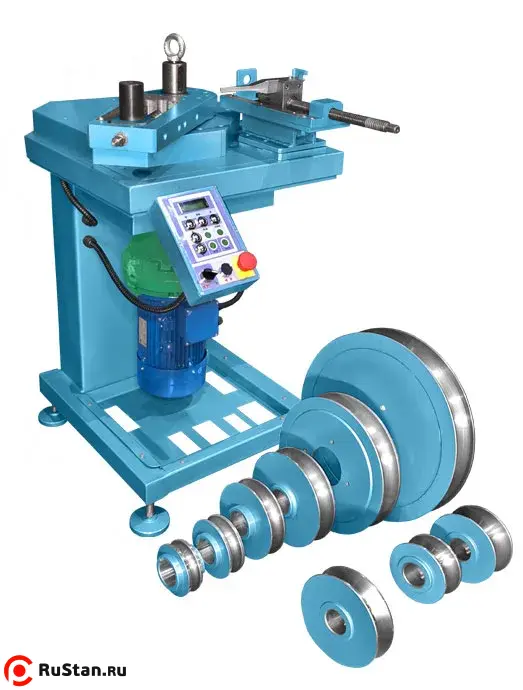

Станок комплектуется оснасткой для гибки водогазопроводных труб:
½", ¾", 1", 1¼", 1½", 2" (шесть комплектов)

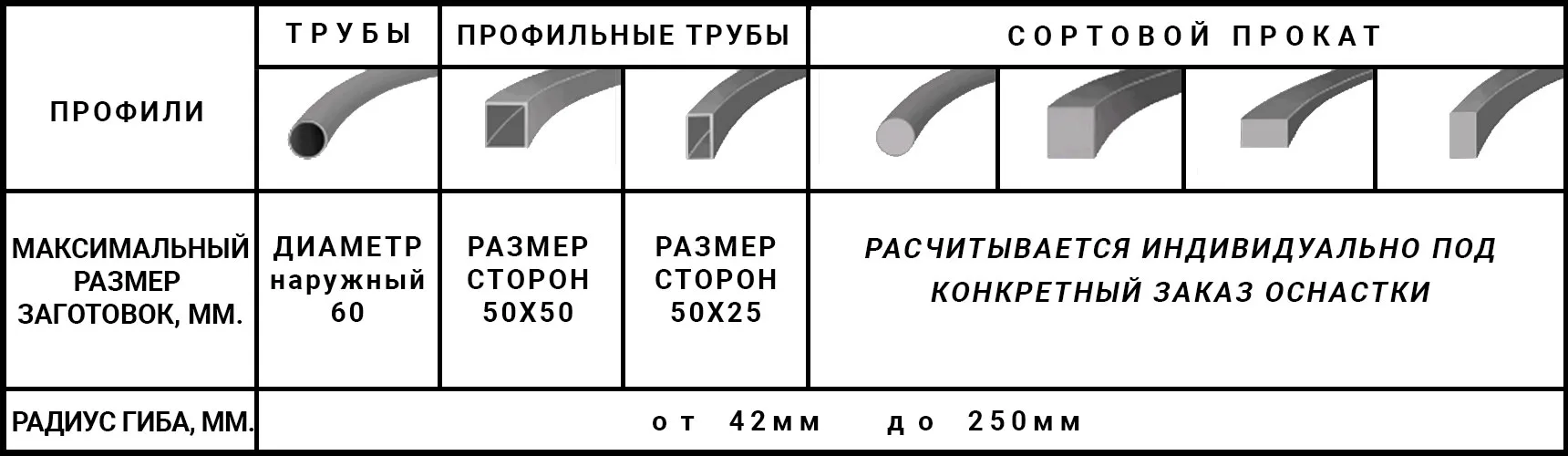

Трубогиб используeтся для гибки:
- Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
- Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
- Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
- Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
- Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
- Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
- Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).
Гибочные комплекты, входящие в комплектацию станка (Таблица 1)
| № п/п | Обозначение трубы по ГОСТ 3262-75 | Толщина стенки, мм не менее | Обозначение в дюймах | D нар, мм | R по внутр. стенке, мм |
|---|---|---|---|---|---|
|
1 |
Труба 15 |
2,8 |
1/2" |
21,3 |
45 |
|
2 |
Труба 20 |
2,8 |
3/4" |
26,8 |
52 |
|
3 |
Труба 25 |
3,2 |
1" |
33,5 |
73 |
|
4 |
Труба 32 |
3,2 |
1¼" |
42,3 |
92,5 |
|
5 |
Труба 40 |
3,5 |
1½" |
48,0 |
145 |
|
6 |
Труба 50 |
3,5 |
2" |
60,0 |
210 |

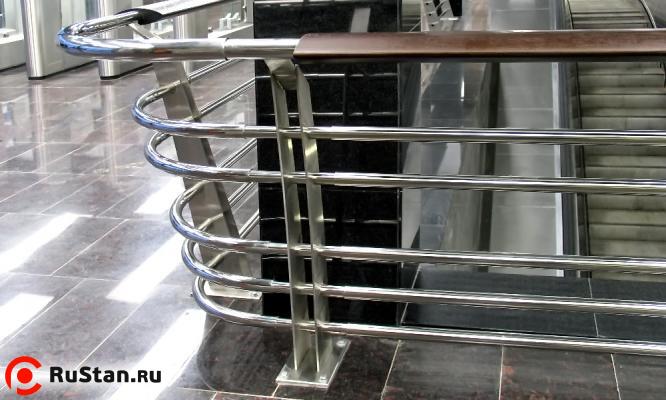

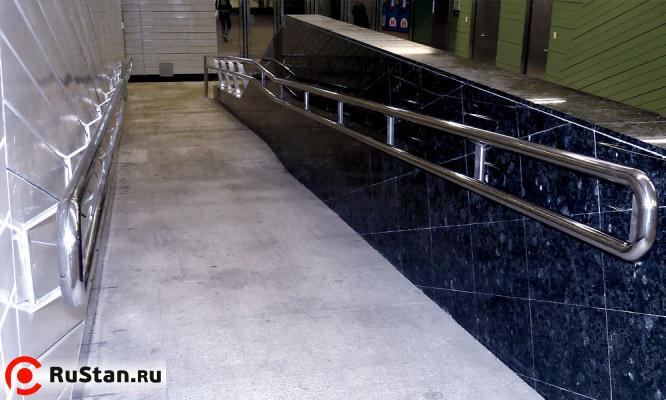

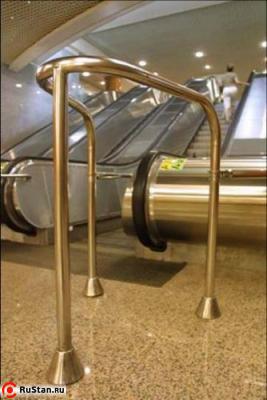

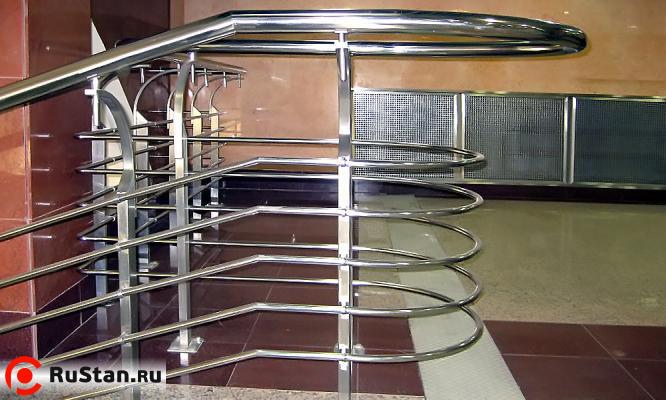

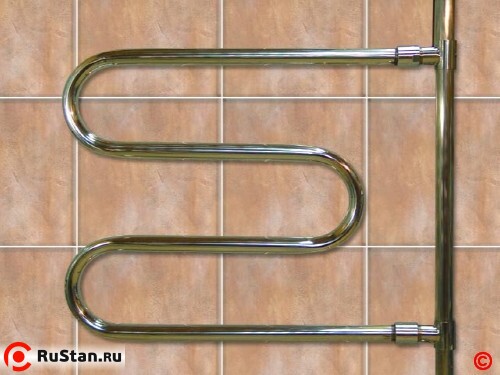

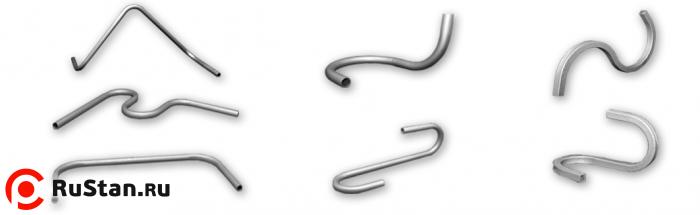

Универсальный трубогиб используется для выполнения различных гибочных операций за счет сменной технологической оснастки, поставляемой со станком, а так же нестандартной оснасткой, поставляемой по специальному заказу.

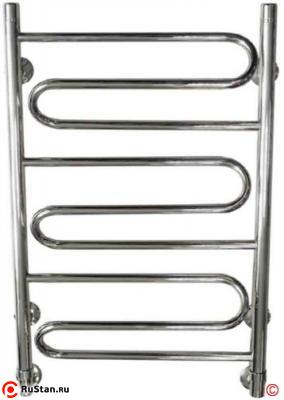

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180° с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Станок работает в ручном и автоматическом режиме. Процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрии изделий. Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие производственной площадки.
Станок обеспечивает качественный изгиб заготовок на заданный угол до 180° с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Станок работает в ручном и автоматическом режиме. Процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрии изделий. Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие производственной площадки.
Преимущества

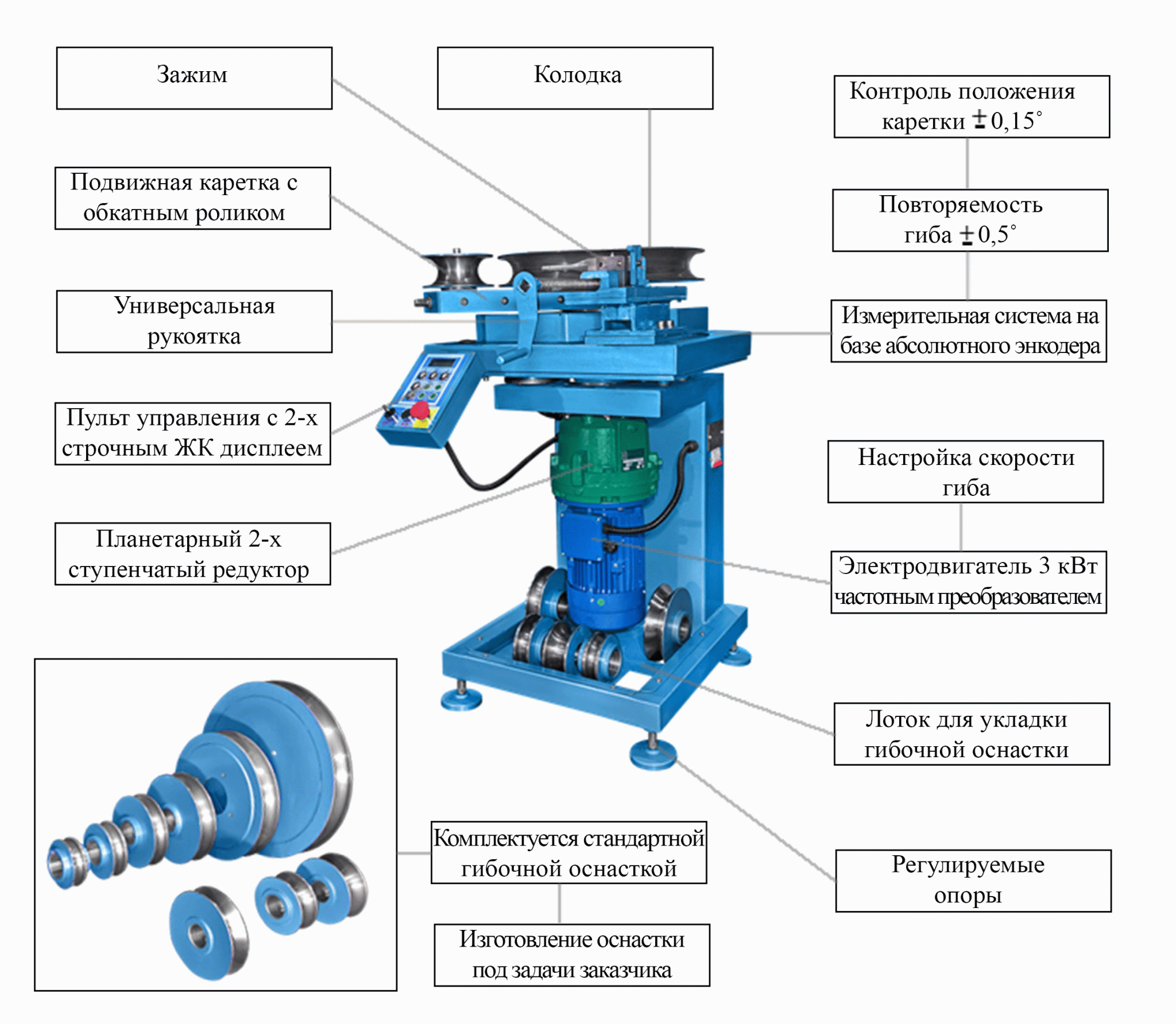

- Высокая производительность и повторяемость гиба достигается применением частотного преобразователя.
- Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера обеспечивающего контроль положения каретки с точностью ± 0,15°).

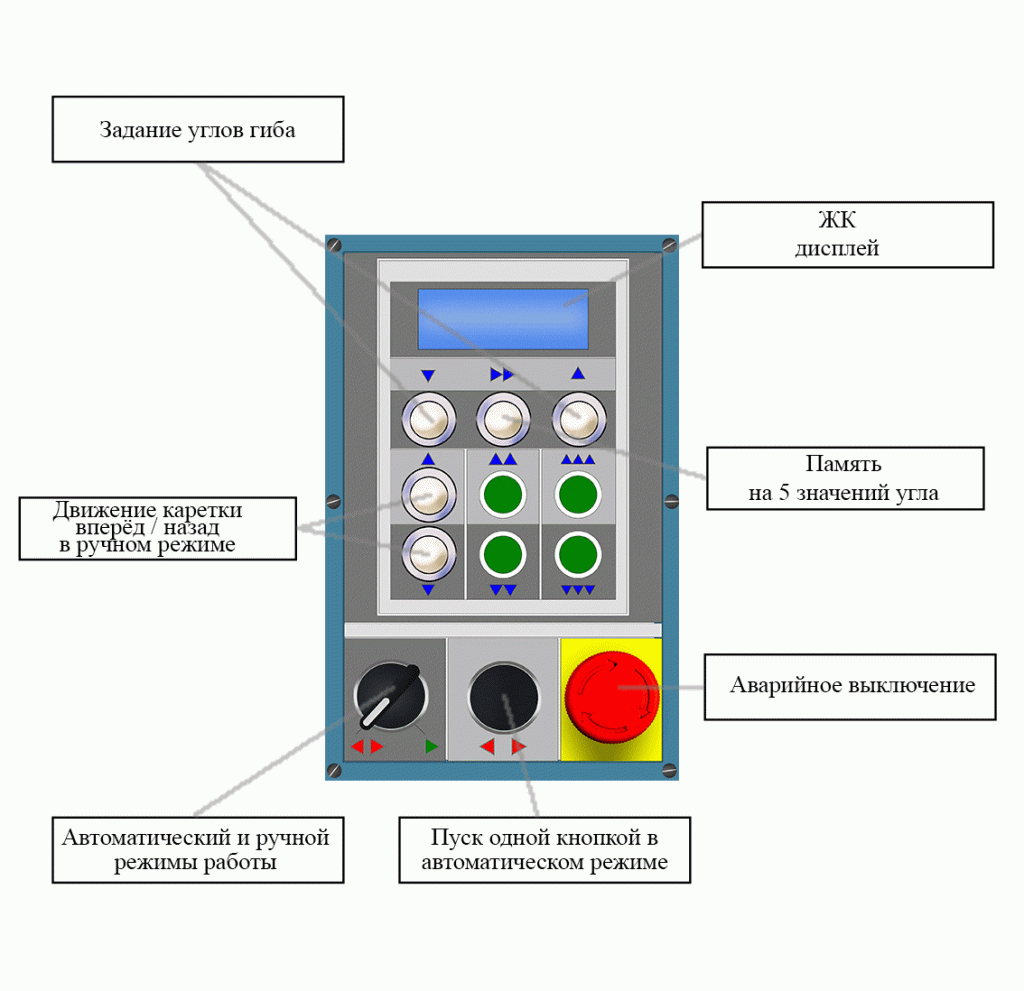

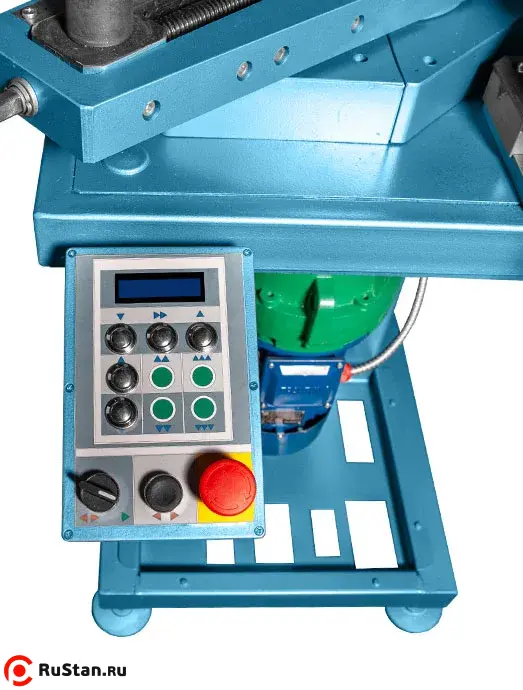

- Задание угла гиба на ЖК экране с помощью 2-х кнопок.
- Возможность сохранить в памяти системы управления до 5 углов гиба.
- Автоматический возврат каретки в исходное положение с высокой скоростью.
- Повтор цикла гиба одной кнопкой.
- Отображение текущего и заданного угла гиба на ЖК экране.
Надежность и безопасность
- Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
- Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
- Защита двигателя от перегрузки.
- Контроль отсутствия фаз в сети электропитания.
- Автоматическое выставление последовательности фаз при подключении к сети электропитания.
- Система самодиагностики с отображением сообщений на ЖК экран.
- На станок предоставляется гарантия 12 месяцев со дня отгрузки с завода.
- С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке. Осуществляет ремонт и обслуживание поставляемого оборудования.
Комплект поставки гибочной оснастки для гибки водогазопроводных труб
| Ду дюймы | dн,мм | Ду. мм | Минимальная толщина станки, мм. | Внутренний радиус гиба, мм. | Поставляемый комплект роликов | Поставляемый комплект колодок |
|---|---|---|---|---|---|---|
| 1/2" | 21,3 | 15 | 2,8 | 45 |  |
|
| 3/4" | 26,8 | 20 | 2,8 | 52 |  |
 |
| 1" | 33,5 | 25 | 3,2 | 73 |  |
|
| 1 1/4" | 42,3 | 32 | 3,2 | 92,5 |  |
|
| 1 1/2" | 48 | 40 | 3,5 | 145 |  |
 |
| 2" | 60 | 50 | 3,5 | 210 |  |
 |
Технические характеристики УГС-6/1А |
||
|---|---|---|
| Характеристика | Значение | |
| Диаметр изгибаемых труб в стандартной комплектации | дюймы (мм) | 1/2'' до 2'' (21,3 - 60 мм) |
| Двигатель | В/Гц/Вт | 380/50/3000 |
| Частота вращения гибочного инструмента | об/мин. | 3,2 |
| Время цикла при гибки на 180º в полуавтоматическом режиме | сек. | 20 |
| Максимальный угол гиба | градусы | 180º |
| Габаритные размеры ДхШхВ: | ||
| - c пультом управления | мм | 845х610х1100 |
| - без пульта управления | мм | 765х610х1100 |
| Масса механизма, без оснастки | кг | 320 |
| Масса оснастки | кг | 98 |
Дополнительная оснастка за доп. плату.
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 16 до 50 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. таблицу):
круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали от сталь Ст-3 до сталь 45);
квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали от сталь Ст-3 до сталь 45);
Предлагаемая дополнительная оснастка для гибки круглых труб не входящая в комплектацию станка
| Наименование | Состав комплекта | Диаметр трубы, прутка, наружн., мм. | Толщина стенки, мм. | Внутренний радиус гиба.,мм |
|---|---|---|---|---|
| Комплект для гибки труб 8х1,5 Rвн=42 | Колодка + ролик | 8 | 1,5 | 42 |
| Комплект для гибки труб 10х2 Rвн=42 | Колодка + ролик | 10 | 2 | 42 |
| Комплект для гибки труб 12х2,2 Rвн=42 | Колодка + ролик | 12 | 2,2 | 42 |
| Комплект для гибки труб 12х1,5 Rг=60 | Колодка + ролик | 12 | 1,5 | 56 |
| Комплект для гибки труб 14х2,2 Rвн=42 | Колодка + ролик | 14 | 2,2 | 42 |
| Комплект для гибки труб 14х1,5 Rг=60 | Колодка + ролик | 14 | 1,5 | 60 |
| Комплект для гибки труб 16х2,2 Rвн=52 | Колодка + ролик | 16 | 2,2 | 52 |
| Комплект для гибки труб 16х2 Rвн=64 | Колодка + ролик | 16 | 2 | 64 |
| Комплект для гибки труб 17х2,5 Rвн=42 | Колодка + ролик | 17 | 2,5 | 42 |
| Комплект для гибки труб 18х2,2 Rвн=67 | Колодка + ролик | 18 | 2,2 | 67 |
| Комплект для гибки труб 18х2,5 Rвн=54 | Колодка + ролик | 18 | 2,5 | 54 |
| Комплект для гибки труб 20х1,5 Rвн=157,5 | Колодка + ролик | 20 | 1,5 | 157,5 |
| Комплект для гибки труб 20х2,5 Rвн=60 | Колодка + ролик | 20 | 2,5 | 60 |
| Комплект для гибки труб 21,3х2,2 Rвн=125 | Колодка + ролик | 21,3 | 2.2 | 125 |
| Комплект для гибки труб 22х2,5 Rвн=66 | Колодка + ролик | 22 | 2.5 | 66 |
| Комплект для гибки труб 22х2,5 Rвн=91 | Колодка + ролик | 22 | 2.5 | 91 |
| Комплект для гибки труб 22х3 Rвн=45 | Колодка + ролик | 22 | 3 | 45 |
| Комплект для гибки труб 22х3 Rвн=52 | Колодка + ролик | 22 | 3 | 52 |
| Комплект для гибки труб 22х4 Rвн=70 | Колодка + ролик | 22 | 4 | 70 |
| Комплект для гибки труб 24х2,5 Rвн=72 | Колодка + ролик | 24 | 2,5 | 72 |
| Комплект для гибки труб 25х1,5 Rвн=125 | Колодка + ролик | 25 | 1,5 | 125 |
| Комплект для гибки труб 25х4 Rвн=75 | Колодка + ролик | 25 | 4 | 75 |
| Комплект для гибки труб 25х2,5 Rг=87,5 | Колодка + ролик | 25 | 2,5 | 87,5 |
| Комплект для гибки труб 26х2,5 Rвн=78 | Колодка + ролик | 26 | 2,5 | 78 |
| Комплект для гибки труб 26,8х2,5 Rвн=165 | Колодка + ролик | 26,8 | 2,5 | 165 |
| Комплект для гибки труб 26,8х2,8 Rвн=86,6 | Колодка + ролик | 26,8 | 2,8 | 86,6 |
| Комплект для гибки труб 26,8х2,8 Rвн=136,6 | Колодка + ролик | 26.8 | 2,8 | 136,6 |
| Комплект для гибки труб 27х3,2 Rвн=100 | Колодка + ролик | 27 | 3,2 | 100 |
| Комплект для гибки труб 28х3 Rвн=84 | Колодка + ролик | 28 | 3 | 84 |
| Комплект для гибки труб 28х4 Rвн=100 | Колодка + ролик | 28 | 4 | 100 |
| Комплект для гибки труб 30х1,5 Rвн=232 | Колодка + ролик | 30 | 1,5 | 232 |
| Комплект для гибки труб 30х1,5 Rвн=153 | Колодка + ролик | 30 | 1,5 | 153 |
| Комплект для гибки труб 30х2,5 Rвн=90 | Колодка + ролик | 30 | 2,5 | 90 |
| Комплект для гибки труб 30х4 Rвн=110 | Колодка + ролик | 30 | 4 | 110 |
| Комплект для гибки труб 32х1,5 Rвн=160 | Колодка + ролик | 32 | 1,5 | 160 |
| Комплект для гибки труб 32х2,5 Rвн=100 | Колодка + ролик | 32 | 2,5 | 100 |
| Комплект для гибки труб 32х3 Rвн=84 | Колодка + ролик | 32 | 3 | 84 |
| Комплект для гибки труб 32х3 Rвн=96 | Колодка + ролик | 32 | 3 | 96 |
| Комплект для гибки труб 32х3 Rвн=134 | Колодка + ролик | 32 | 3 | 134 |
| Комплект для гибки труб 32х3 Rвн=210 | Колодка + ролик | 32 | 3 | 210 |
| Комплект для гибки труб 32х3,2 Rвн=170 | Колодка + ролик | 32 | 3,2 | 170 |
| Комплект для гибки труб 32х3,5 Rвн=134 | Колодка + ролик | 32 | 3,5 | 134 |
| Комплект для гибки труб 32х5 Rвн=75 | Колодка + ролик | 32 | 5 | 75 |
| Комплект для гибки труб 33х2,8 Rвн=220 | Колодка + ролик | 33 | 2,8 | 220 |
| Комплект для гибки труб 33,7х3 Rвн=183,2 | Колодка + ролик | 33,7 | 3 | 183,2 |
| Комплект для гибки труб 35х2,5 Rвн=180 | Колодка + ролик | 35 | 2,5 | 180 |
| Комплект для гибки труб 35х4 Rвн=130 | Колодка + ролик | 35 | 4 | 130 |
| Комплект для гибки труб 38х2,5 Rвн=152 | Колодка + ролик | 38 | 2,5 | 152 |
| Комплект для гибки труб 38х3 Rвн=92 | Колодка + ролик | 38 | 3 | 92 |
| Комплект для гибки труб 38х3 Rвн=100 | Колодка + ролик | 38 | 3 | 100 |
| Комплект для гибки труб 38х4 Rвн=136 | Колодка + ролик | 38 | 4 | 136 |
| Комплект для гибки труб 38х5 Rвн=106 | Колодка + ролик | 38 | 5 | 106 |
| Комплект для гибки труб 38х5 Rвн=156 | Колодка + ролик | 38 | 5 | 156 |
| Комплект для гибки труб 40х2,5 Rвн=160 | Колодка + ролик | 40 | 2,5 | 160 |
| Комплект для гибки труб 42х4 Rвн=120 | Колодка + ролик | 42 | 4 | 120 |
| Комплект для гибки труб 42х4 Rвн=170 | Колодка + ролик | 42 | 4 | 170 |
| Комплект для гибки труб 42х3,5 Rвн=101 | Колодка + ролик | 42 | 3,5 | 101 |
| Комплект для гибки труб 42х3 Rвн=200 | Колодка + ролик | 42 | 3 | 200 |
| Комплект для гибки труб 45х5 Rвн=120 | Колодка + ролик | 45 | 5 | 120 |
| Комплект для гибки труб 48х2,5 Rвн=202 | Колодка + ролик | 48 | 2,5 | 202 |
| Комплект для гибки труб 48х3,5 Rвн=228 | Колодка + ролик | 48 | 3,5 | 228 |
| Комплект для гибки труб 48х4 Rвн=145 | Колодка + ролик | 48 | 4 | 145 |
| Комплект для гибки труб 50х2,5 Rвн=200 | Колодка + ролик | 50 | 2 | 200 |
| Комплект для гибки труб 50х5 Rвн=160 | Колодка + ролик | 50 | 5 | 160 |
| Комплект для гибки труб 51х3 Rвн=210 | Колодка + ролик | 51 | 3 | 210 |
| Комплект для гибки труб 57х3,5 Rвн=218 | Колодка + ролик | 57 | 3,5 | 218 |
| Комплект для гибки труб 57х4 Rг=200 | Колодка + ролик | 57 | 4 | 200 |
| Гибочный комплект Ø20, Rг=63 | Колодка + ролик | 20 | пруток | 63 |
| Гибочный комплект Ø20, Rг=60 | Колодка + ролик | 20 | пруток | 60 |
| Гибочный комплект Ø28, Rг=50 | Колодка + ролик | 28 | пруток | 50 |
| Гибочный комплект Ø32, Rг=73 | Колодка + ролик | 32 | пруток | 73 |
Предлагаемая дополнительная оснастка для гибки квадратных и прямоугольных труб не входящая в комплектацию станка
| Наименование | Состав комплекта | Размер стенок рубы, мм. | Толщина стенки, мм. | Внутренний радиус гиба.,мм |
|---|---|---|---|---|
| Комплект для гибки труб 15х15х1,5 Rвн=60 | Колодка + ролик | 15х15 | 1,5 | 60 |
| Комплект для гибки труб 15х15х2,0 Rвн=60 | Колодка + ролик | 15х15 | 2,0 | 60 |
| Комплект для гибки труб 20х20х1,5 Rвн=80 | Колодка + ролик | 20х20 | 1,5 | 80 |
| Комплект для гибки труб 20х20х2,0 Rвн=80 | Колодка + ролик | 20х20 | 2,0 | 80 |
| Комплект для гибки труб 20х20х1,5 Rвн=120 | Колодка + ролик | 20х20 | 1,5 | 120 |
| Комплект для гибки труб 20х20х1,5 Rвн=160 | Колодка + ролик | 20х20 | 1,5 | 160 |
| Комплект для гибки труб 25х25х1,5 Rвн=125 | Колодка + ролик | 25х25 | 1,5 | 125 |
| Комплект для гибки труб 25х25х3,0 Rвн=125 | Колодка + ролик | 25х25 | 3,0 | 125 |
| Комплект для гибки труб 25х25х3,0 Rвн=160 | Колодка + ролик | 25х25 | 3,0 | 160 |
| Комплект для гибки труб 30х30х2,0 Rвн=150 | Колодка + ролик | 30х30 | 2,0 | 150 |
| Комплект для гибки труб 40х20х1,5 Rвн=80 | Колодка + ролик | 40х20 | 1,5 | 80 |
| Комплект для гибки труб 40х20х2,0 Rвн=80 | Колодка + ролик | 40х20 | 2,0 | 80 |
| Комплект для гибки труб 40х20х1,5 Rвн=145 | Колодка + ролик | 40х20 | 1.5 | 145 |
| Комплект для гибки труб 40х20х1,5 Rвн=220 | Колодка + ролик | 40х20 | 1,5 | 220 |
| Комплект для гибки труб 40х25х2,0 Rвн=125 | Колодка + ролик | 40х25 | 2,0 | 125 |
| Комплект для гибки труб 40х40х2,5 Rвн=160 | Колодка + ролик | 40х40 | 2,5 | 160 |
| Комплект для гибки труб 50х25х1,5 Rвн=200 | Колодка + ролик | 50х25 | 1,5 | 200 |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Отзывы о УГС-6/1А:
Достоинства:
Цена-качество
Комментарий:
Работает исправно, пользуемся на предприятии, занимаемся монтажом внутренних газопроводов, работает одновременно 7 бригад
Достоинства:
Цена-качество
Комментарий:
Работает исправно, пользуемся на предприятии, занимаемся монтажом внутренних газопроводов, работает одновременно 7 бригад
Похожие товары
Код товара: 34705
Нет в наличии
Трубогибочный станок C.B.C. UNI 60 COMBI
Макс. Ø трубы54 мм
Мощность 1.50 кВт
Напряжение220В
Масса170 кг
Мощность 1.50 кВт
Напряжение220В
Масса170 кг
829 210 p
Код товара: 34708
Нет в наличии
Трубогибочный станок C.B.C. UNI 76
Макс. Ø трубы76 мм
Мощность 3.00 кВт
Напряжение380В
Масса430 кг
Мощность 3.00 кВт
Напряжение380В
Масса430 кг
1 534 695 p
Код товара: 34715
Нет в наличии
Трубогибочный станок C.B.C. UNI 70 HC
Макс. Ø трубы51 мм
Мощность 2.30 кВт
Напряжение380В
Масса210 кг
Мощность 2.30 кВт
Напряжение380В
Масса210 кг
2 901 831 p
Код товара: 34719
В наличии 1 шт.
Трубогубочный станок MACKMA BM76
Макс. Ø трубы76 мм
Мощность 1.80 кВт
Напряжение380В
Масса306 кг
Мощность 1.80 кВт
Напряжение380В
Масса306 кг
1 604 688 p
Код товара: 34744
В наличии 1 шт.
Полуавтоматический трубогибочный станок CMH-76
Макс. Ø трубы76 мм
Мощность 7.50 кВт
Напряжение380В
Масса1450 кг
Мощность 7.50 кВт
Напряжение380В
Масса1450 кг
3 183 217 p
Код товара: 34745
В наличии 1 шт.
Полуавтоматический трубогибочный станок CM76
Макс. Ø трубы76 мм
Мощность 7.50 кВт
Напряжение380В
Масса1100 кг
Мощность 7.50 кВт
Напряжение380В
Масса1100 кг
1 670 439 p
Код товара: 34749
В наличии 1 шт.
Полуавтоматический дорновый трубогиб с ЧПУ DW38NC
Макс. Ø трубы38 мм
Мощность 4.00 кВт
Напряжение380В
Масса750 кг
Мощность 4.00 кВт
Напряжение380В
Масса750 кг
896 648 p
Код товара: 37927
Нет в наличии
Трубогибочная машина ИБ 3432
Макс. Ø трубы160 мм
Мощность 26.50 кВт
Напряжение380В
Масса5800 кг
Мощность 26.50 кВт
Напряжение380В
Масса5800 кг
3 550 000 p
Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
Обозначение Россия используется исключительно для идентификации товаров соответствующего производителя. ООО "Компания "РуСтан" не является правообладателем товарного знака Россия и не аффилировано с правообладателем.
