Вертикальный обрабатывающий центр с ЧПУ TOPMILL 800S

Код товара:

61382

В наличии 1 шт.

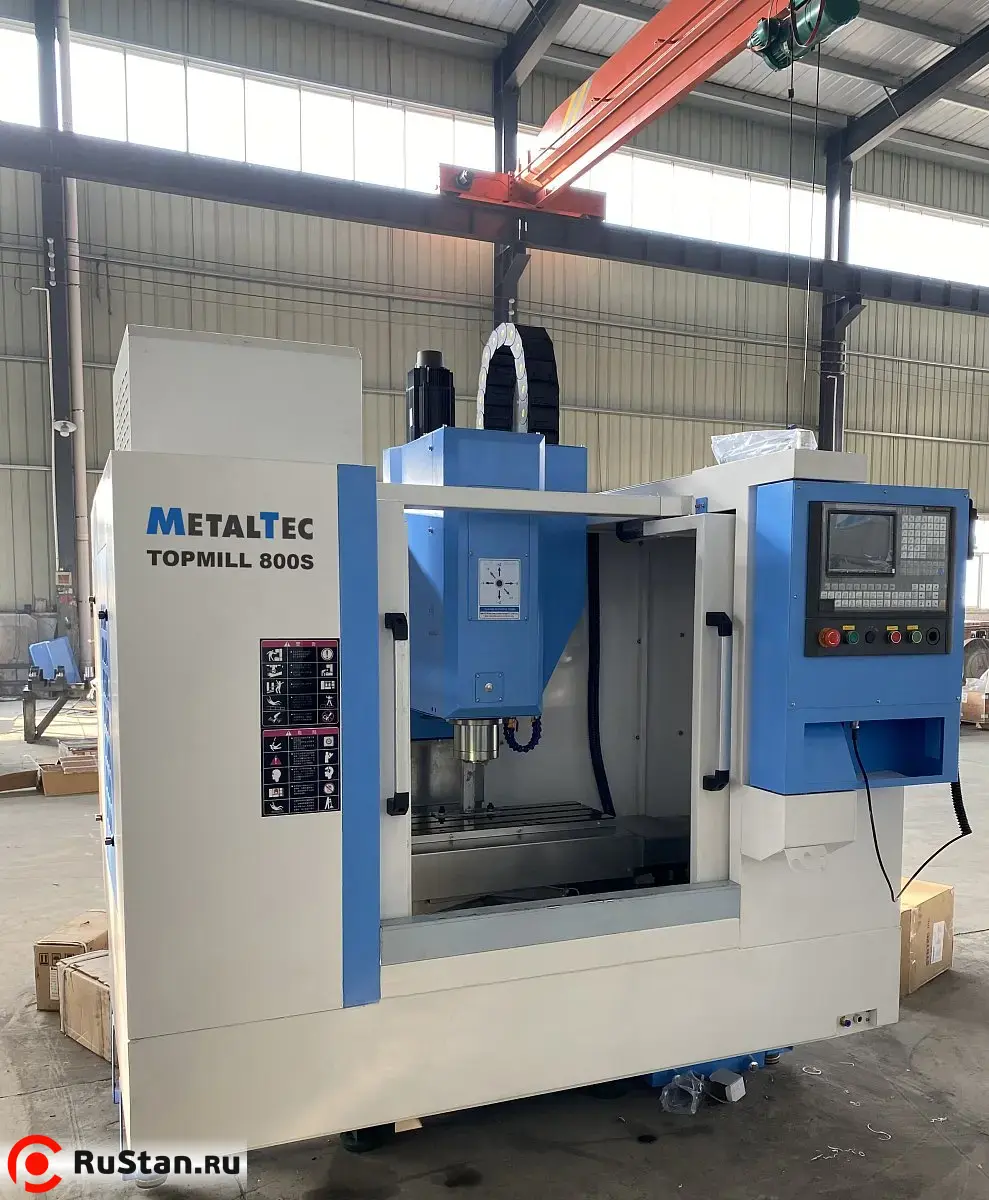

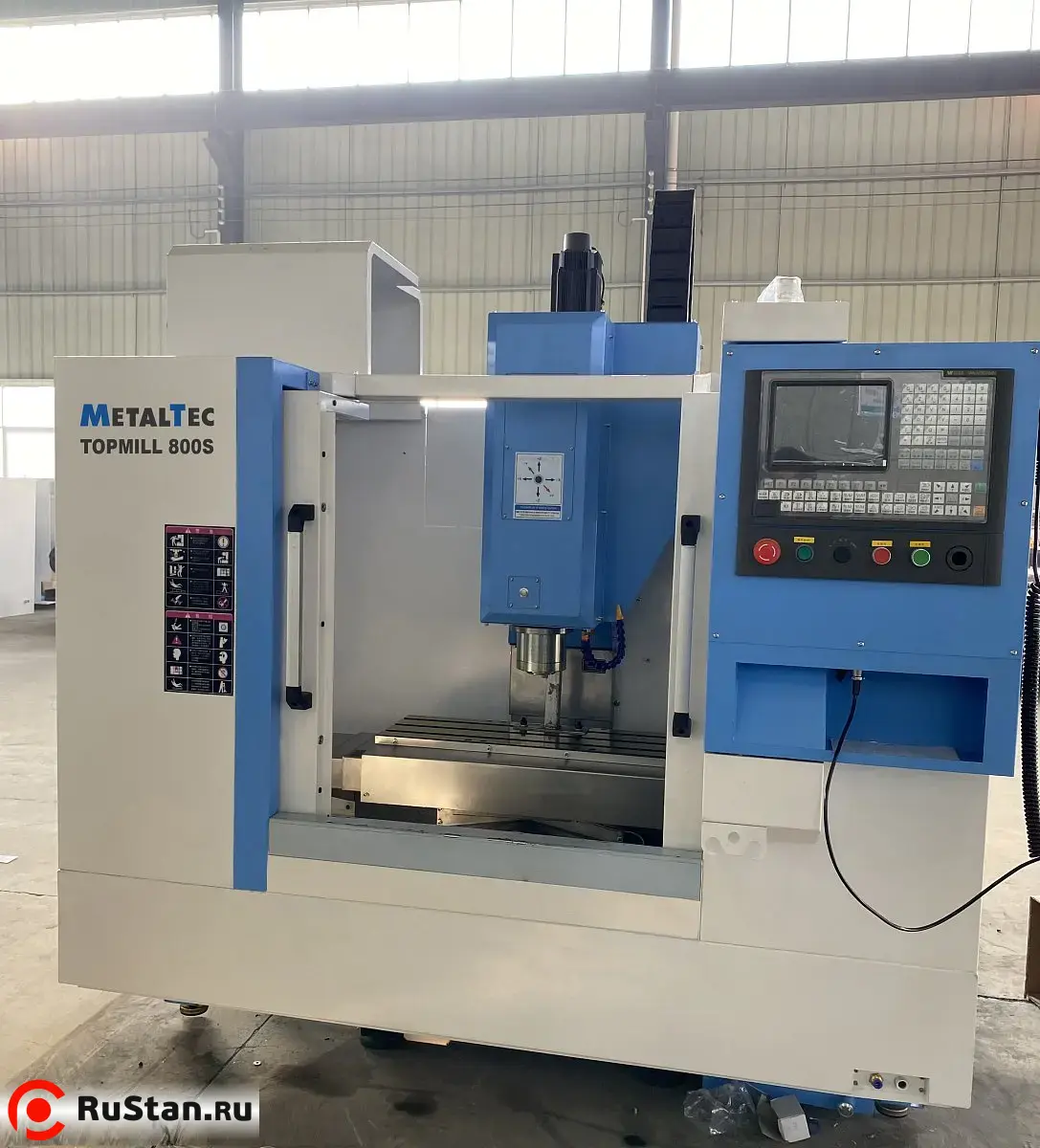

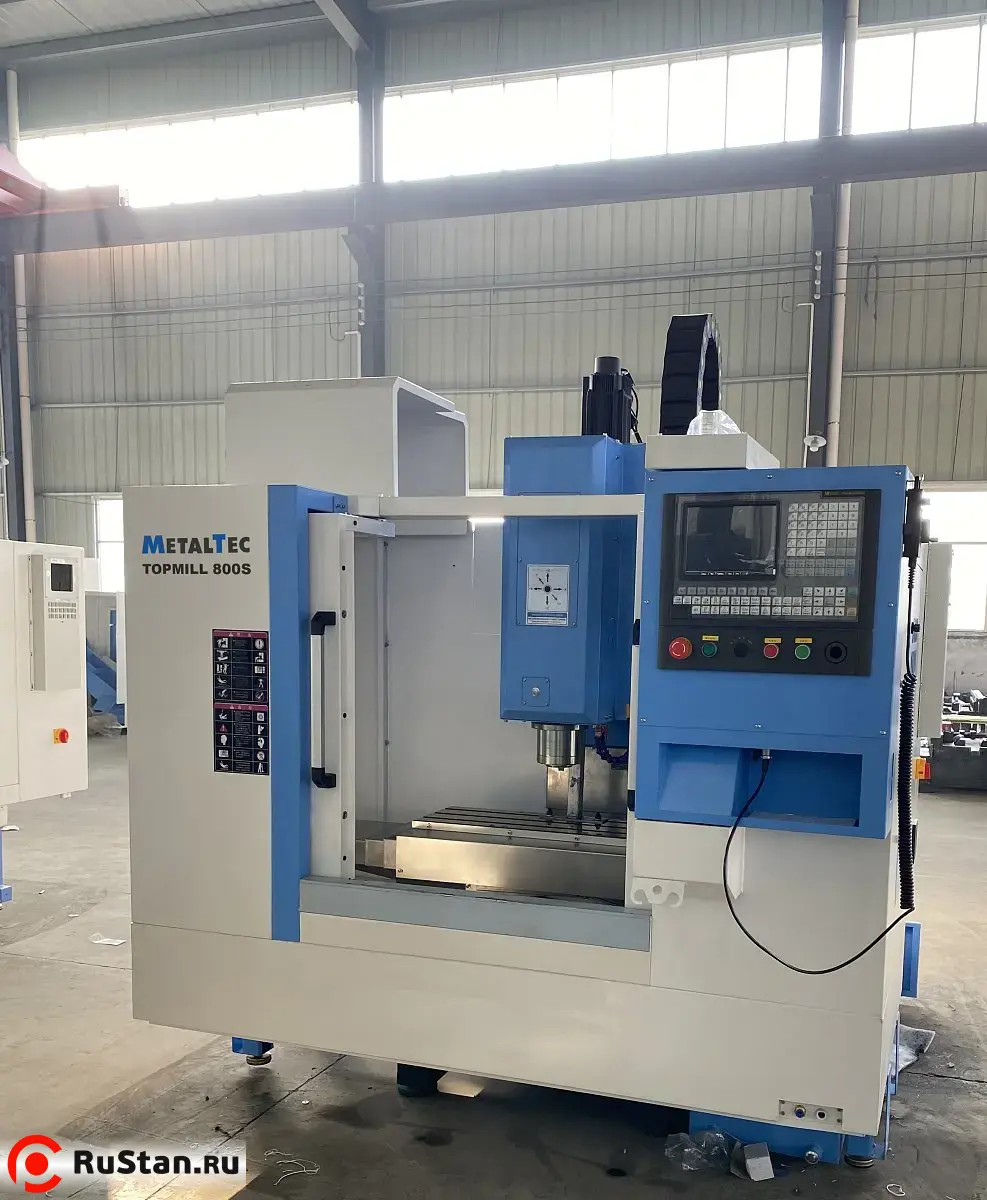

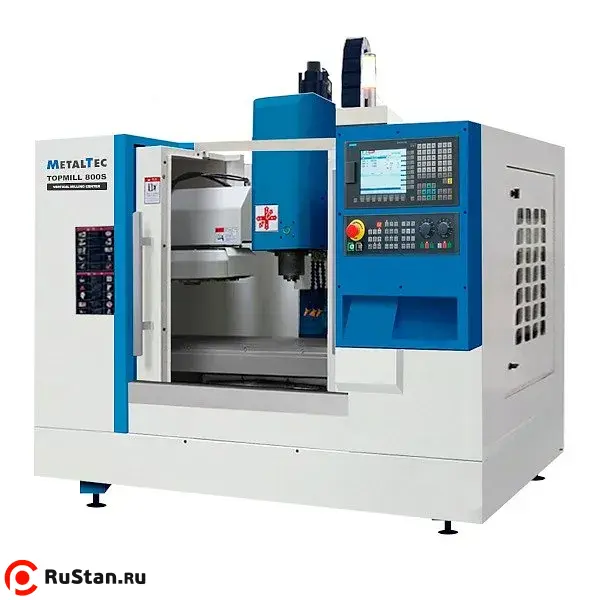

Вертикальный обрабатывающий центр с ЧПУ TOPMILL 800S фото №1

Цена для юр. и физ. лиц
2 887 913 руб.
с НДС - на 04.11.2025 г.

В корзину

Купить в лизинг

8 (383) 207-56-92

order@rustan.ru

Сравнить Избранное

Модель:		TOPMILL 800S
Артикул:		МК 410802
Производитель:		MetalTec
Изготовитель:		Китай

Описание
Комментарии
Отзывы

Вертикальный многоцелевой обрабатывающий центр TOPMILL 800S предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-форма. Такие обработки как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

Основные компоненты, такие как станина, стол, каретка скольжения, колонна, шпиндельная бабка и другие изготовлены из высокопрочного чугуна из песчано-смоляной смеси; напряжение снимается двойным старением, увеличивается жесткость и устойчивость, а вибрации и деформации, вызываемые режущей силой станка, эффективно подавляются.

Конструктивные особенности

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий.
Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань).
Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.
(возможна установка аналогов не ухудшающих качества)

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ

Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Высокая технологичность
Продолжительный период эксплуатации
Высокие скорости перемещения
Высокая несущая способность
Простота смазки и взаимозаменяемость

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Технические характеристики TOPMILL 800S
Характеристика	Значение
Размеры рабочего стола, мм	800 х 260
Наибольшая нагрузка на стол, кг	200
T-пазы стола, мм	3 х 12 х 78
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	350
Перемещение по оси Z, мм	450
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 570
Расстояние от шпинделя до колонны, мм	350
Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z	2816
Обороты шпинделя, об/мин-1	8000
Инструментальная система DESU (Тайвань)
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	12
Максимальный вес устанавливаемого инструмента, кг	6
Быстрые перемещения по осям Х / Y / Z, мм/мин	24 000 / 24 000 / 24 000
Скорость обработки, мм/мин	1 - 10 000
Точность позиционирования, мм	± 0,005 / 300
Повторяемость, мм	± 0,003
Давление воздуха, МПа	0,6
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт	5,5 / 7.5
Напряжение, В / Частота, Гц	380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт	20
Габаритные размеры	3000х2250х2350
Вес TOPMILL 800S , кг	2500
