Цена для юр. и физ. лиц
3 100 000 руб.
с НДС - на 14.11.2024 г.
Модель:
GH-2680ZH DRO
Артикул:
50000790T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

Токарно-винторезный станок JET GH-2680ZH c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.


Преимущества станка:

  • Передняя бабка станка выполнена с механическими муфтами для плавной смены направления вращения во время нарезания резьбы токарно винторезным станком;
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;

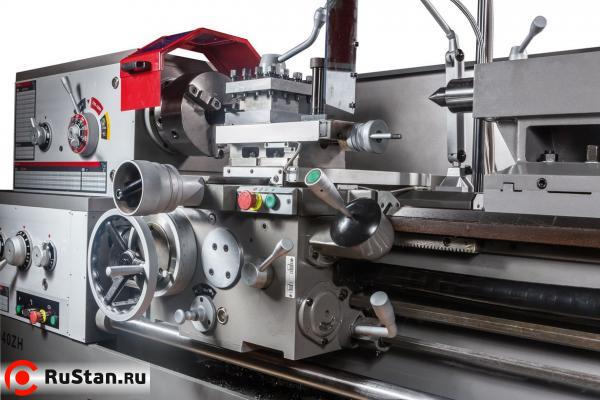

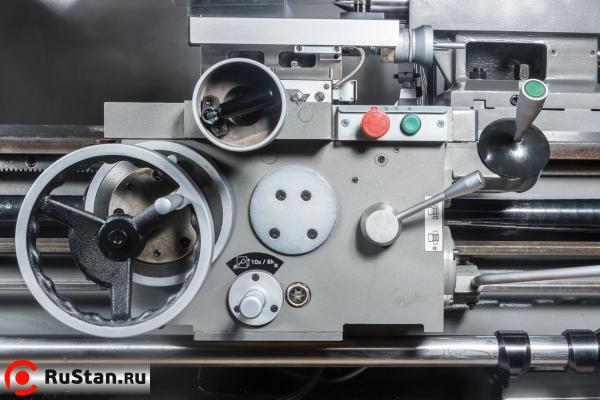

  • Токарно винторезные станки этой серии обладают удобным управлением продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
  • Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
  • Cъёмный мостик станины;

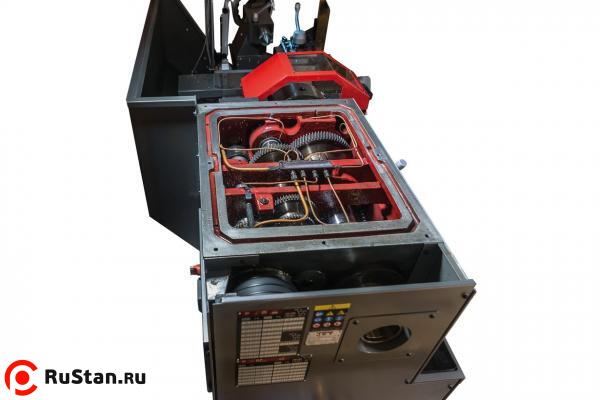

  • Механизмы коробки передач, подачи и привод суппорта работают в масляной ванне;

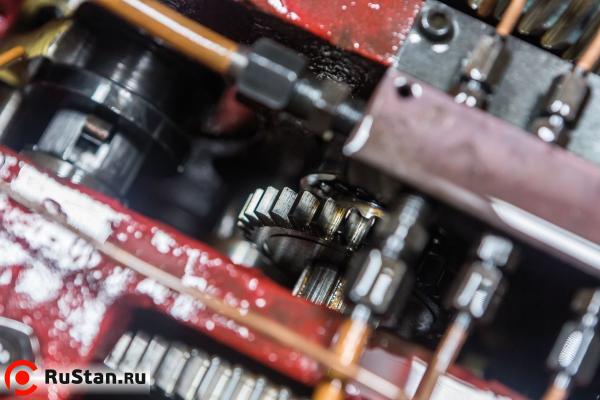

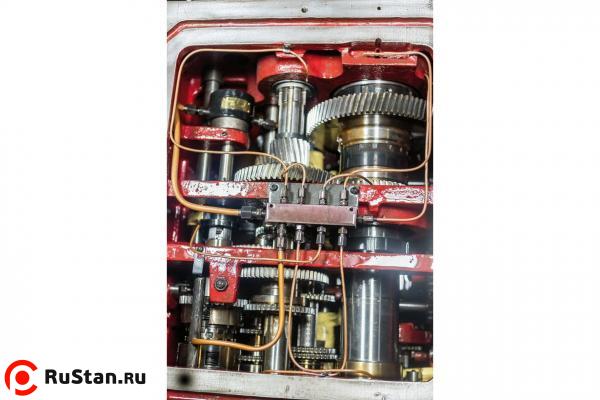

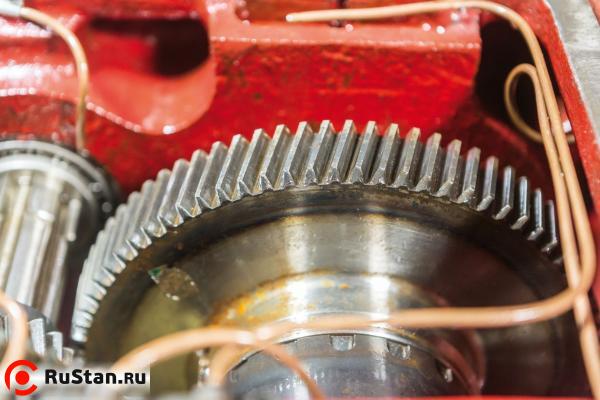

  • Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
  • Регулировка зазоров напрвляющих при помощи клиновых планок;
  • Направляющая станины с накладками из Turcite-B;
  • Централизованная система подачи смазки продольного супорта;
  • Регулируемая муфта подачи;

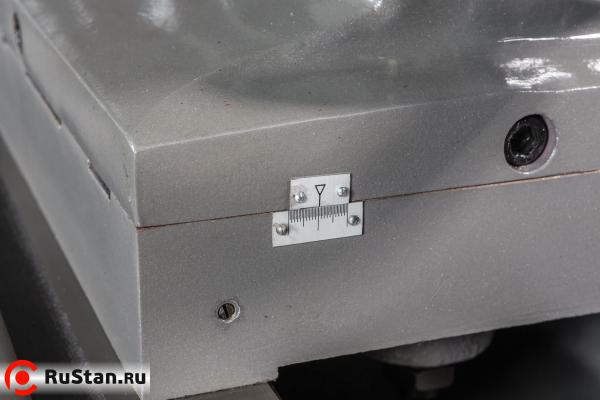

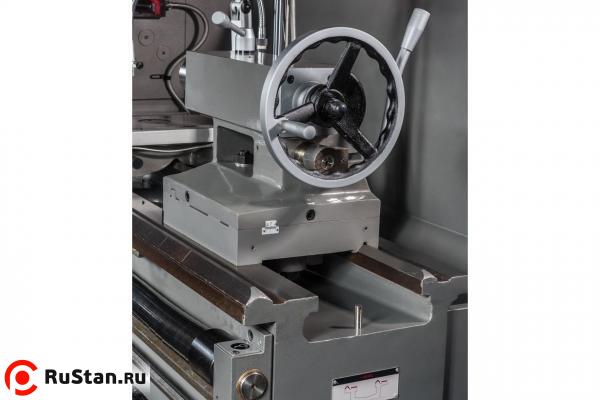

  • Задняя бабка с регулировакой для обточки конусов;

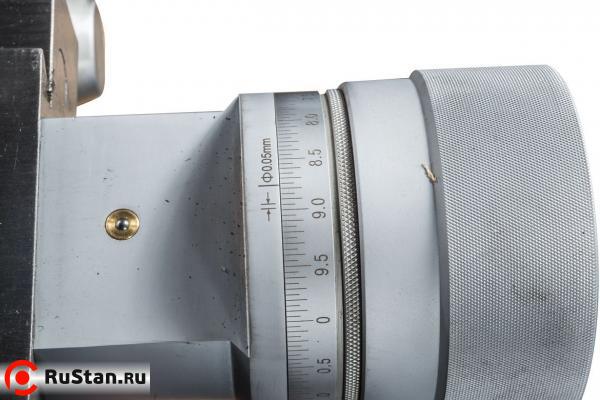

  • Пиноль задней бабки и маховик токарно винторезного станка имеют шкалу для точной установки.

Технические характеристики GH-2680ZH DRO

Характеристика Значение
Диаметр обточки над станиной 660 мм
Макс. диаметр вращения, gap (съёмный мостик) 870 мм
Диаметр обточки над поперечным суппортом 420 мм
Длина съёмного мостика 240 мм
Расстояние между центрами 2030 мм
Частота вращения шпинделя, 12 36 - 1600 об/мин
Конус шпинделя Ø113 мм 1:20
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 105 мм
Продольная подача, 65 0,063 - 2,25 мм/об
Поперечная подача, 65 0,027 - 1,07 мм/об
Метрическая резьба, 22 1 - 14 мм
Дюймовая резьба, 26 28'' - 2'' TPI
Модульная резьба, 18 0,5 - 7 МP
Питчевая резьба, 24 56 - 4 DP
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 310 мм
Ход верхнего суппорта 145 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 2,0 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 150 мм
Рабочий диаметр неподвижного люнета 1 20 - 125 мм
Рабочий диаметр неподвижного люнета 2 100 - 240 мм
Рабочий диаметр подвижного люнета 20 - 100 мм
Ширина направляющих поперечного суппорта 135 мм
Расстояние между направляющими 405 мм
Выходная мощность 7,5 кВт / S1 100%
Потребляемая мощность 12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 3500 х 1280 х 1450 мм
Масса GH-2680ZH DRO 3870 кг

Стандартное исполнение

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба Ø400 мм;
  • Планшайба Ø630 мм, планшайба Ø250 мм;

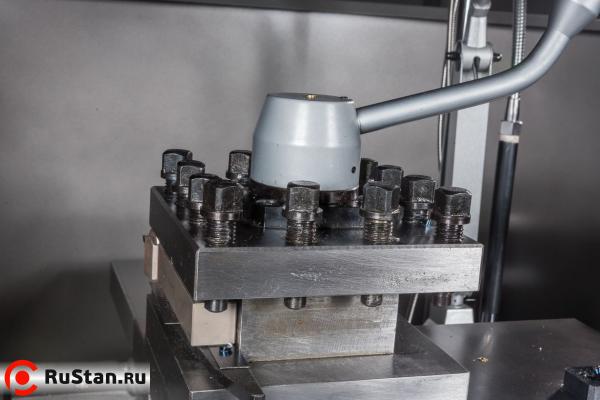

  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Упорный центр МК-5;
  • Переходная втулка Ø113/МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

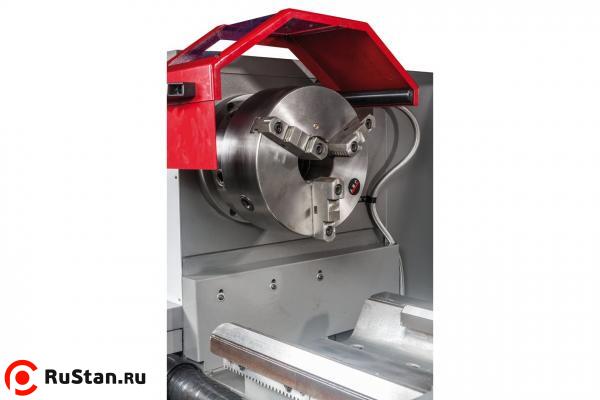

  • Защитный экран патрона с концевым выключателем;

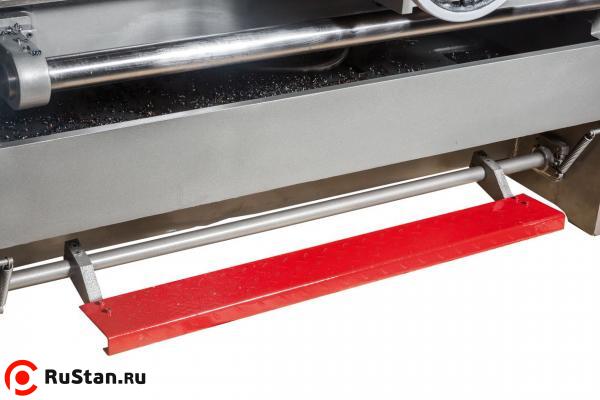

  • Ножной тормоз шпинделя с концевым выключателем;

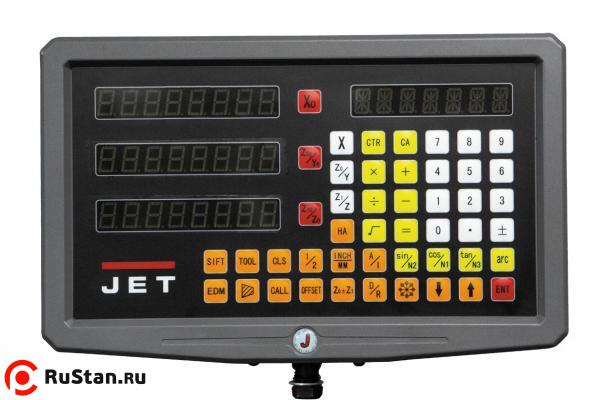

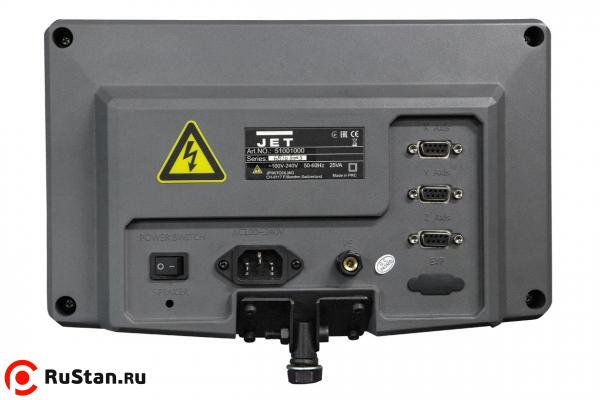

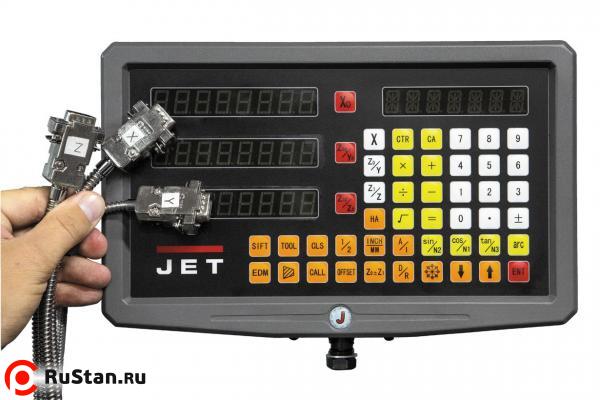

  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
  • Система подвода СОЖ;
  • Галогенная лампа местного освещения;

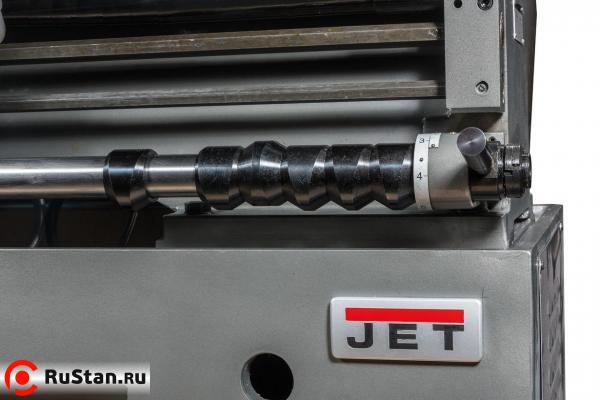

  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины.

Комплектация за дополнительную плату
