Настольный сверлильный станок PROMA BV-06/400

Настольный сверлильный станок PROMA BV-06/400 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов - дерево, пластик диаметром сверления не более 6 мм.

Станок устанавливается на рабочий стол и используется для: сверления, зенкования, развертывания и т.д. Подача сверла осуществляется вручную. Станок можно использовать в инструментальных и ремонтных мастерских, в малых и средних цехах, а также при серийном производстве.

Назначение станка:

Используется для обработки отверстий в деталях различной формы. Станок устанавливается на рабочий стол и используется для: сверления, зенкования, развертывания и т.д. Подача сверла осуществляется вручную. Станок можно использовать в инструментальных и ремонтных мастерских, в малых и средних цехах, а также при серийном производстве.

Электрическое оборудование станка совместимо с электрической сетью 3/ PE/ N AC 400 V, 50 Hz

Станок в процессе работы не вызывает чрезмерные высокочастотные электромагнитные помехи. Поэтому для данного станка не установлены ограничения по использованию его при внешнем электромагнитном воздействии. К обязательным условиям правильной работы станка относится выполнение указаний по монтажу, обслуживанию и ремонту станка, приведенных в последующих пунктах данной инструкции.

Комплект поставки:

Сверлильный станок поставляется в фанерной упаковке в собранном виде.

Комплектующие.

1. Патрон сверлильный 0.6 ÷ 6 мм. В10 – 1 шт.
2. Защитный экран в сборе – 1 шт.

Инструмент.

1. Ключ для зажима свёрл – 1 шт.
2. Ключ торцевой шестигранный 6 – 1 шт.

Инструкция по эксплуатации.

Оценка шума оборудования.

Заявленный средний уровень акустического давления А на рабочем месте L pAeq , T = 68+5 dB, ( в соответствии с нормами EN ISO 11 202).

Устройство станка.

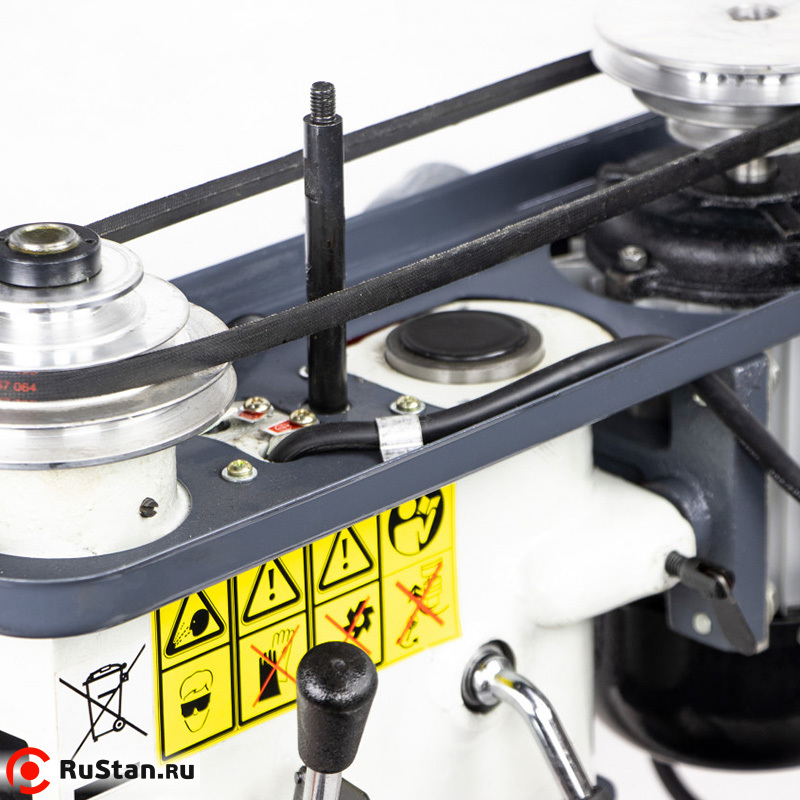

Станок состоит из чугунного основания, круглой опоры, коробки, шпинделя, патрона, и электрического привода. Коробка шпинделя размещена в верхней точке опоры и крепиться к опоре. Опора закреплена на основании. Эти части составляют единое целое и придают конструкции устойчивость в работе.

Данным сверлильным станком необходимо управлять, находясь непосредственно перед сверлильным механизмом. Это единственное положение, которое позволяет рабочему без проблем управлять всеми рабочими элементами.

Описание станка BV-06/400

1. Крышка.

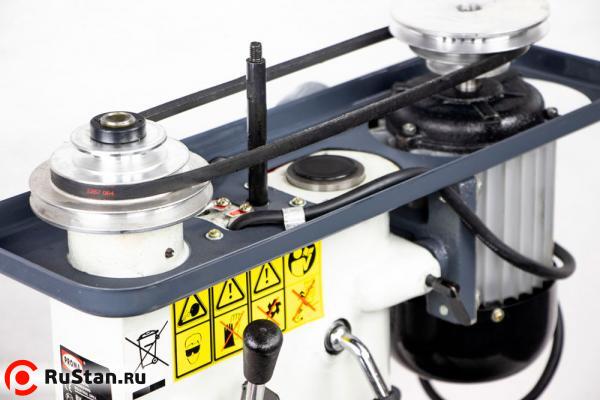

2. Двигатель.
3. Зажимной болт двигателя.
4. Зажимной болт для установки высоты коробки шпинделя.
5. Опорное кольцо.

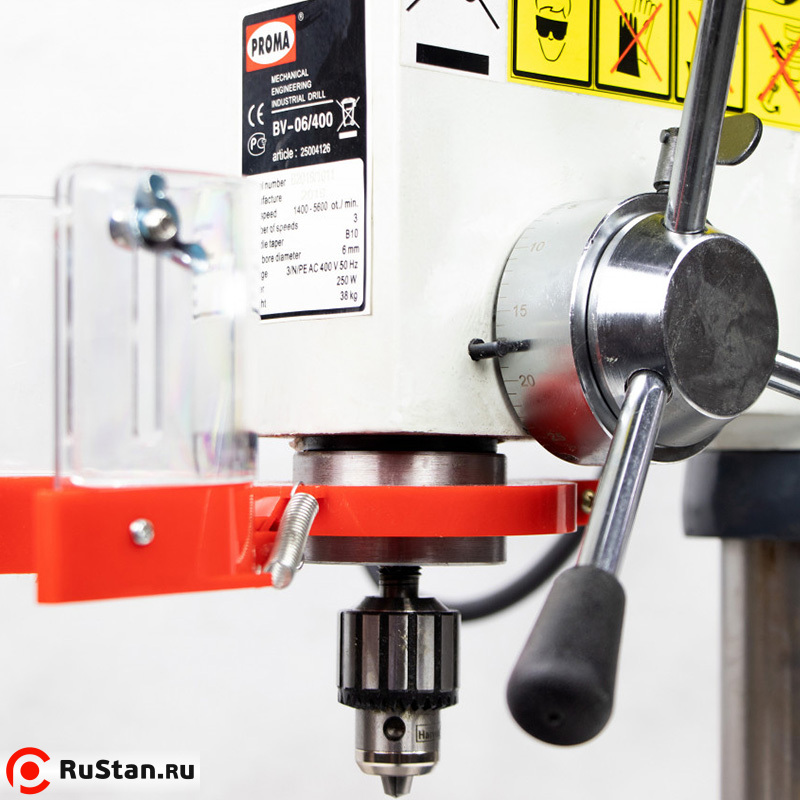

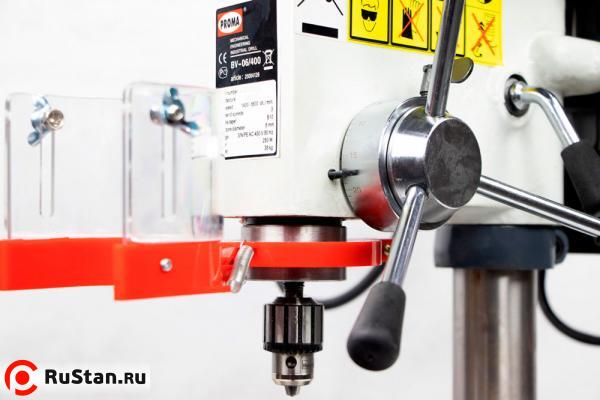

6. Ручка подачи шпинделя.
7. Опора.
8. Чугунное основание.
9. Т – образный паз, 12 мм
10. Болт для крепления к столу (нет в комплекте поставки).
11. Защитный экран.
12. Шпиндель.
13. Стопорный болт для установки глубины сверления.

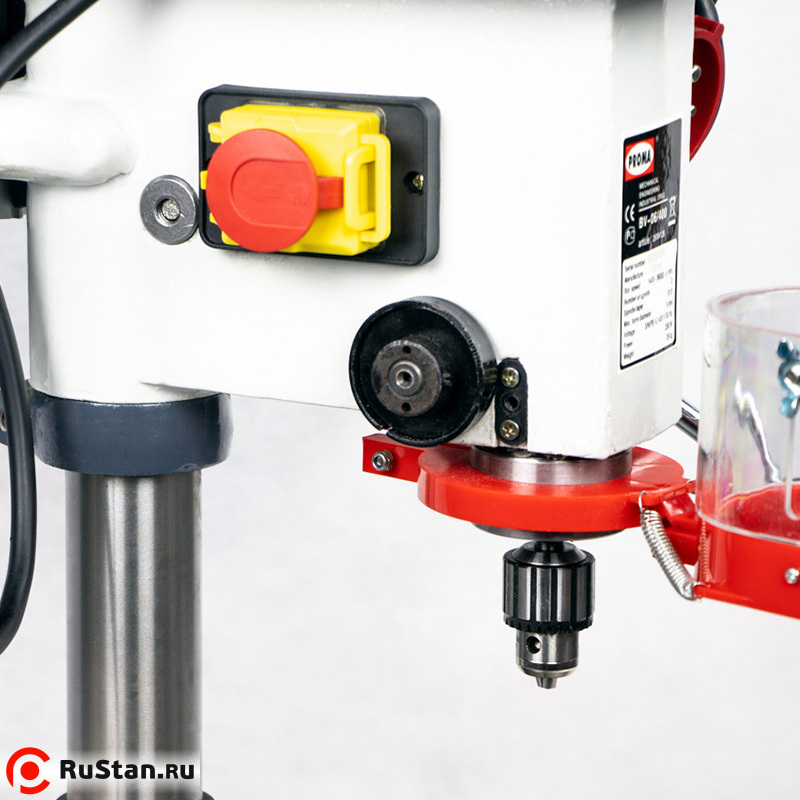

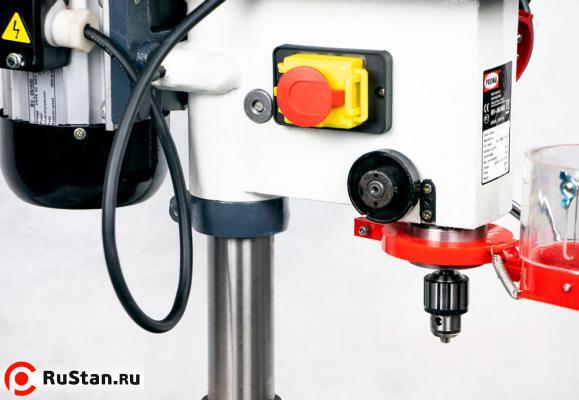

14. Панель управления.
15. Коробка шпинделя.
