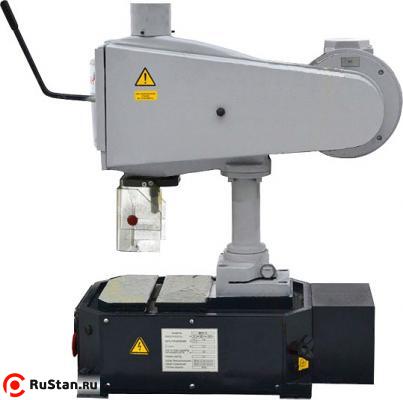

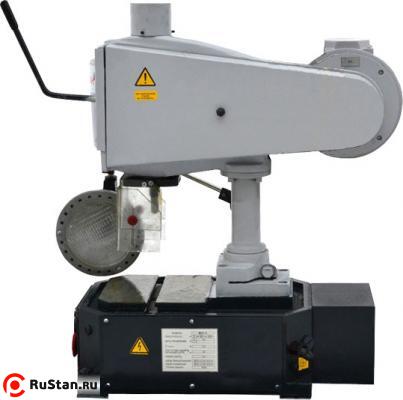

Настольный резьбонарезной станок ВСН-12
Код товара:
429
Нет в наличии
569 164 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
ВСН-12 |
| Артикул: | |
ВСН-12 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы
Настольный резьбонарезной ВСН-12 предназначен для нарезания правозаходных метрических резьб машинно-ручными метчиками в условиях индивидуального пользования.
Особенности конструкции:
- Уникальная резьбонарезная головка с приводом от одного клинового ремня и с одной рукояткой управления;
- Перемещение выдвижной пиноли;
- Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы;
- Ввод режущего инструмента (метчика) производится вручную;
- Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт;
- Электрооборудование с устройством защитного отключения, обеспечивающего безопасность;
Технические характеристики ВСН-12 | |
|---|---|
| Характеристика | Значение |
| Диапазон нарезаемой резьбы | 3 - 8 мм. |
| Шаг нарезаемой резьбы, мм. | 0.5 - 1.25 |
| Ход шпинделя, мм. | 30 |
| Расстояние от оси шпинделя до колонны, мм. | 170 |
| Расстояние от торца шпинделя до стола, мм. | 200 (до оправки 160) |
| Конус шпинделя | Морзе 2 |
| Количество скоростей вращения шпинделя | 4 |
| Частота вращения шпинделя, мин -1 | 600, 750 (прямой ход); 650, 856 (обратный ход) |
| Подача при нарезании резьбы | ручная |
| Размер рабочей поверхности стола, мм. | 200 х 200 |
| Количество Т-образных пазов | 1 |
| Ширина Т-образного паза | 14Н9 (ГОСТ 1574-91) |
| Класс точности | Н (ГОСТ 8-82) |
| Мощность привода главного движения, кВт | 0,55 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 730 х 362 х 718 |
| Масса ВСН-12 , кг. | 93 |
Комплект поставки станка:
- Станок в сборе;
- Патрон сверлильный 10-В16 (ГОСТ 8522-79);
- Оправка 2 шт.
- Светильник.
Регулировка ВСН-12
Настройка величины осевого хода шпинделя осуществляется винтами 6
- отвернуть колпачковую гайку 2
- снять кожух 1
- отвернуть гайки 5
- винтами 6 отрегулировать необходимый ход и законтрить гайками 5
- установить кожух, закрепить
Регулирование натяжения ремня
- отвернуть колпачковые гайки (слева и справа) и винты передней крышки
- снять правый и левый кожух и переднюю крышку
- отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения)
- установить ремень на нужную ступень
- регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
