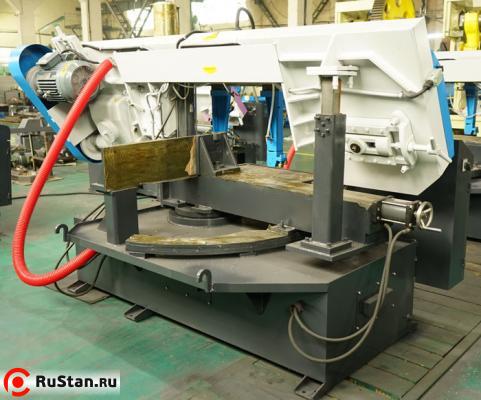

Ленточнопильный станок ЛПСГ-520.45
Код товара:
59571
Нет в наличии
| Модель: |  |
ЛПСГ-520.45 |
| Производитель: |  |
ЮМЗ |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Ленточнопильный станок ЛПСГ-520.45 предназначен для пиления сталей и сплавов различных марок. Конфигурацией сечения заготовки может являться круг, квадрат, труба, профиль, швеллер, уголок и т. д. Станок имеет возможность пиления нескольких (пакета) заготовок, но только при наличии в комплектации такой опции, как вертикальный прижим. Колонное конструктивное исполнение станка обеспечивает высокую жёсткость конструкции и точность при пилении.
Основные части и узлы станка
Вид спереди:
- Основание
- Рама пильная
- Колонна
- Привод
- Направляющие пильной ленты
- Тиски поворотные
- Стол
- Механизм очистки ленты (щетка)
- Механизм конечных выключателей
- Шкаф управления
- Пульт управления
- Ограждения опасных зон
- Крюк транспортировочный
- Лапа крепежная
Вид сзади:
- Электродвигатель
- Редуктор
- Тиски подвижные
- Цилиндр подъема пильной рамы
- Цилиндр зажима тисков
- Губка тисков неподвижная
- Губка тисков подвижная
- Направляющая поворотных тисков
- Механизм натяжения ленты
- Станция гидравлическая
- Поворотный круг
- Ограждение шкивов
Редуктор
Технические характеристики ЛПСГ-520.45 |
||
|---|---|---|
| Характеристика | Значение | |
| Максимальный диаметр разрезаемого прутка, мм | 520 | |
| Максимальные размеры разрезаемого квадрата, мм | 520х520 | |
| Скорость движения ленты, м/мин | 30/50/70 | |
| Размер полотна пилы, мм | 41х1.3х6070 | |
| Угол реза, | 90-45 | |
| Натяжение полотна пилы | Ручное | |
| Подача материала | Ручная | |
| Длина отрезаемой заготовки в автоматическом режиме, мм | 3….16000 | |
| Очистка полотна от стружки во время реза | Автоматическая | |
| Главный двигатель, кВт, об/мин | 0,75/1400 | |
| Двигатель системы охлаждения, кВт, об/мин | 0,2/3000 | |
| Объем рабочих жидкостей | Гидравлическая жидкость, Дм3 | 85 |
| Смазочно-охлаждающая жидкость, Дм3 | 60 | |
| Режимы работы | Полуавтоматический | |
| Масса станка, кг | 1920 | |
| Масса заготовки, не более, кг | 1200 | |
