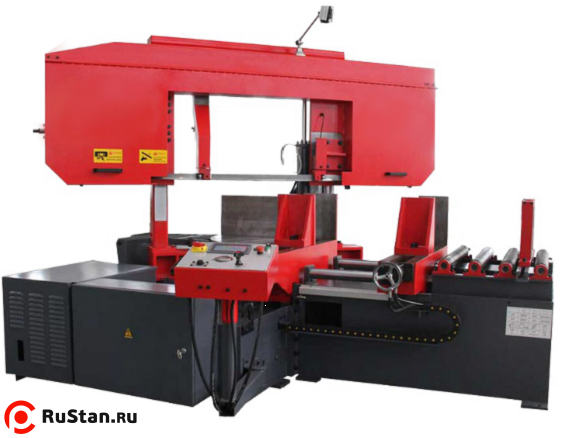

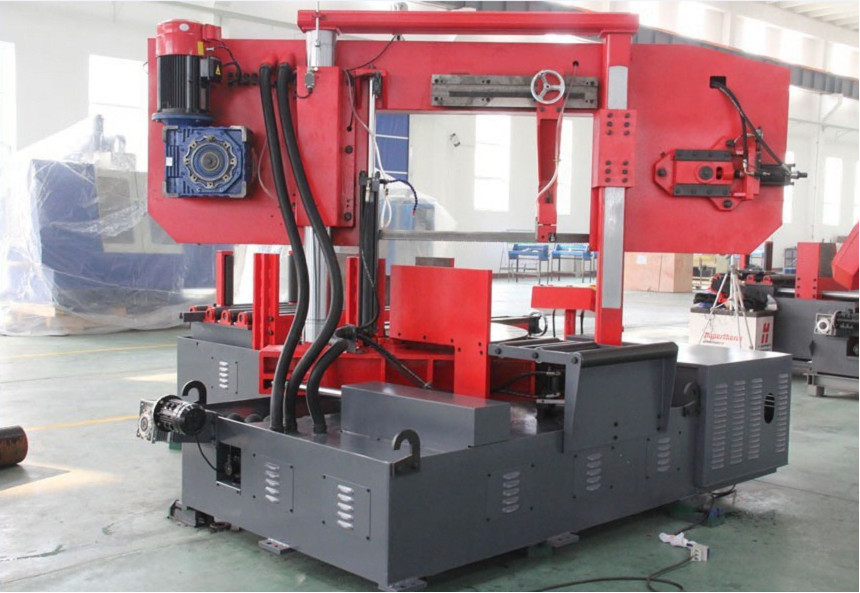

Автоматический ленточнопильный станок Stalex BS-600GА

Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки

					Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

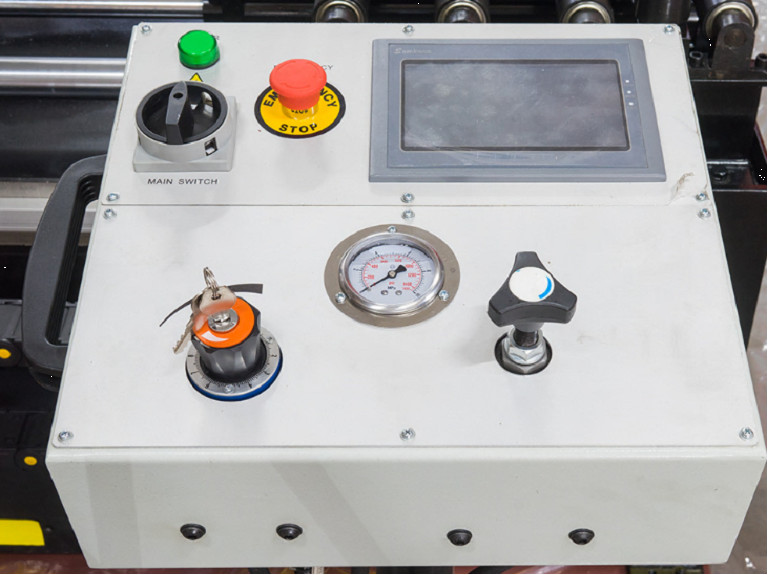

					Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).

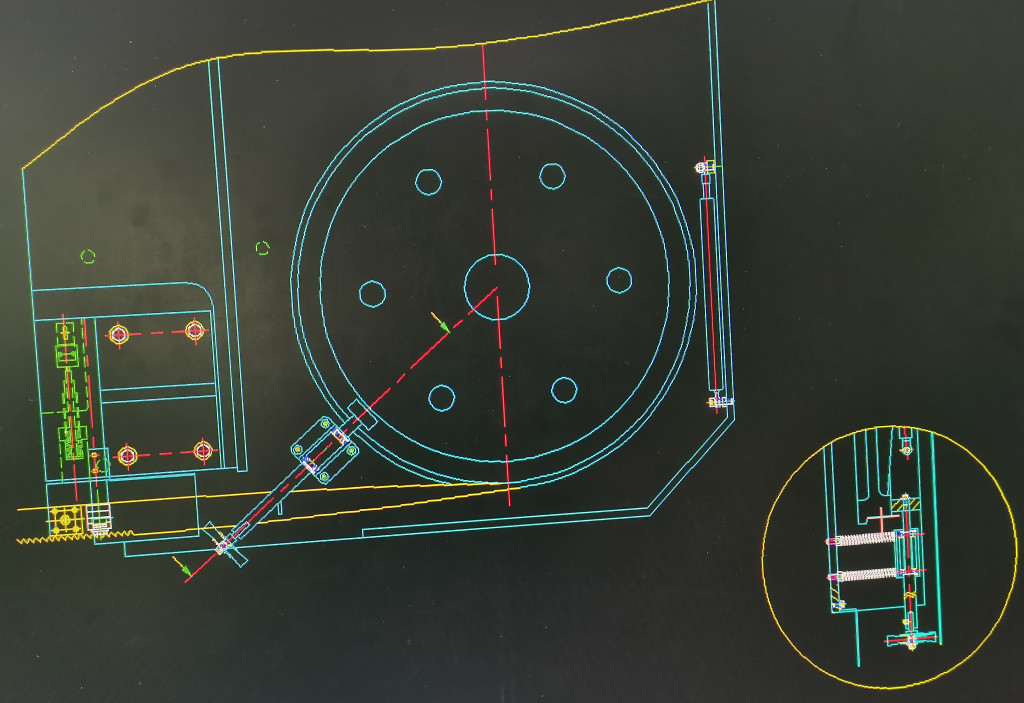

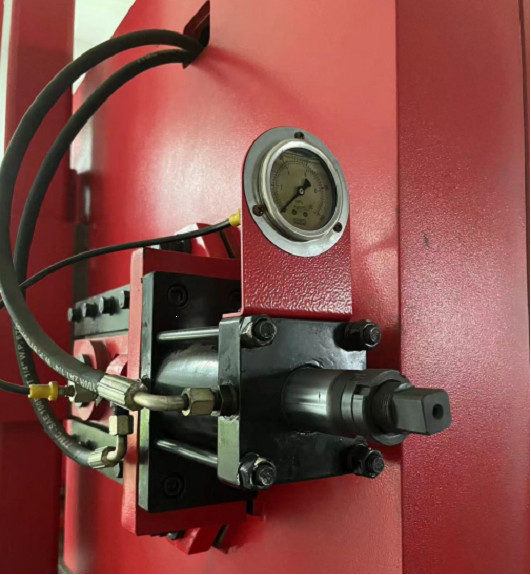

					Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.
					Индикатор натяжения полотна
					Предохранительные концевики на кожухе маховика.

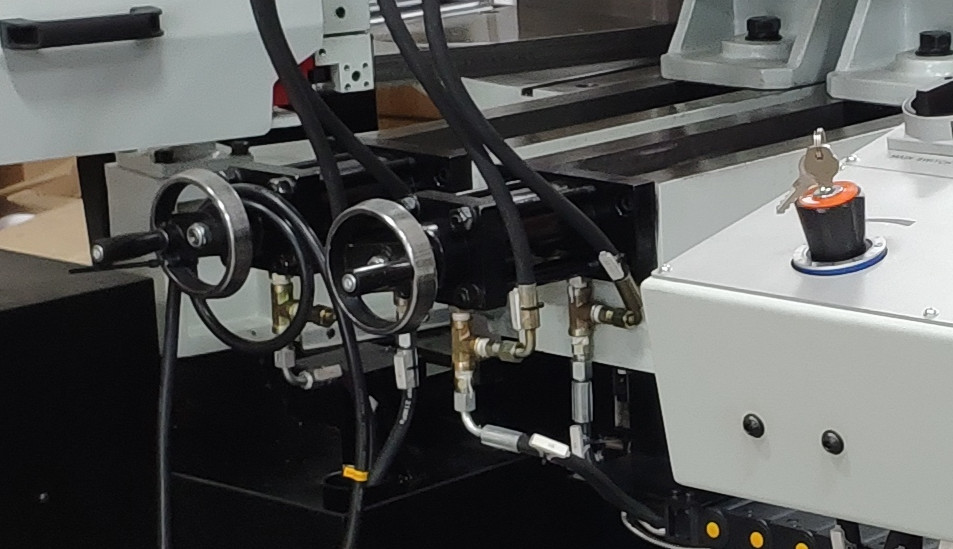

					Тиски гидравлические с возможностью быстрого зажима заготовок
					Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива).

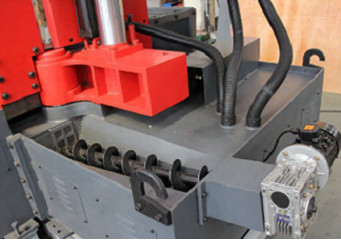

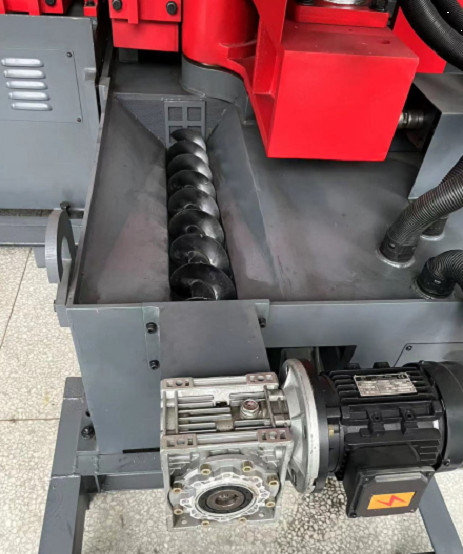

					Шнековый приводной конвейер для сбора стружки

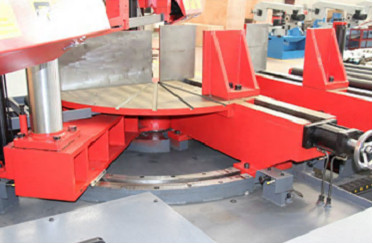

					Поворотный механизм

Технические характеристики Автоматический ленточнопильный колонный BS-600GА
Характеристика	Значение
Артикул	388128A
Мощность главного двигателя	5.5 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции	1,5 кВт
Мощность системы СОЖ	0,75 кВт
Вращение пилы	90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка
Привод	зубчатый
Скорость резания	0-100 м/мин (без цифровой индикации)
Рабочая зона	90°
600	400
850 х 600	600х400
850 х 0	400х400
Макс. единичный ход подающих гидравлических тисков	480 мм
Мин. размер подачи заготовки с помощью ЧПУ	5 мм
Скорость подачи заготовки	0-30 мм/c (скорость зависит от массы заготовки)
Точность подачи заготовки	0.1/100 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения
Габариты ленточного полотна	54х1,6х6685 мм
Рабочая высота стола	820 мм
Объём гидравлического бака	65 л
Объём бака СОЖ	70 л
Приводной конвейер для сбора стружки	+
Лампа освещения	+
Индикатор натяжения	+
Гидравлические прижимы для пакетной резки	+
Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива)	+
Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы)	по запросу
Лазерная указатель линии реза	под заказ
Размер упаковки станка	3550х2120х2660 мм
Размер упаковки стола подачи	1790х1720х1490 мм
Масса станка	4900 кг
Страна производитель	Китай
Гарантия	12 месяцев
