Ручной ленточнопильный станок TBH-180x300V

Ручной ленточнопильный станок по металлу TBH-180x300V позволяет распиливать заготовки диаметром до 180 мм с ручным возвратом пильной рамы в исходное положение. Дросселируемые гидроцилиндры подач автоматически подстраивают скорость опускания рамы под профиль заготовки, обеспечивая оптимальные режимы распила. Станок имеет поворот губок тисков; регулировка скорости — шкивом, скорости пилы 34, 41, 59, 98 м/мин.

Кому подойдёт

Станки применяются на небольших производствах в штучном и мелкосерийном производстве для распила инструментальных и нержавеющих сталей, цветных и лёгких металлов — как профилей, так и сплошных заготовок.

Преимущества резки на ленточнопильном станке перед дисковыми отрезными

• высокая точность резки: 0,1–1,5 мм, отклонение от вертикали до 0,05 мм
• высокое качество поверхности реза
• малая ширина пропила (до 1,5 мм) экономит расход металла
• возможность резки пакетов заготовок
• низкая стоимость при высоком качестве реза, недорогое обслуживание и эксплуатация
• на ручных станках, как правило, возможна резка под углом до 60°

Заготовительные цеха в машиностроительной отрасли

Заготовительные цеха на листообрабатывающих предприятиях

Металлобазы

Получаемые изделия

Схема обработки

Конструктивные особенности

Консольный тип конструкции - рама закреплена в одной точке

Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор.

Механический упор для отмера заготовок с метрической линейкой

Поворотная пильная рама до 45° позволяет осуществлять распил заготовок под углом без перемещения заготовки

Система подачи СОЖ в зону резания

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.

Стандартная комплектация

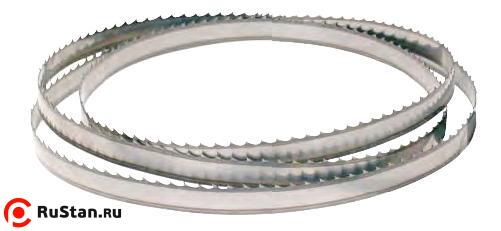

• Полотно ленточной пилы М42 – 1 шт.
• Инструмент для обслуживания станка

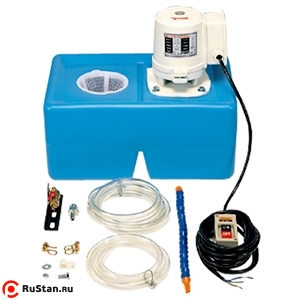

• Система подачи СОЖ
• Магнитный выключатель
• Механический упор с линейкой для отмера заготовок

Дополнительная комплектация

• Устройство для пакетной резки заготовок
