Цена для юр. и физ. лиц
6 157 139 руб.
с НДС - на 29.03.2024 г.
Модель:
67К25PF2
Артикул:
67К25PF2
Производитель: VINGRIAI (Литва)
Изготовитель: Литва
  • Описание
  • Комментарии
  • Отзывы

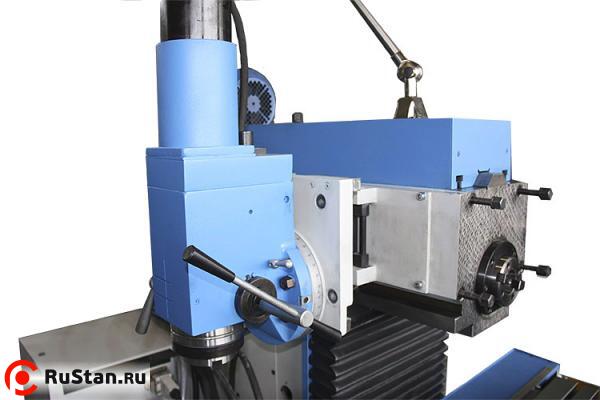

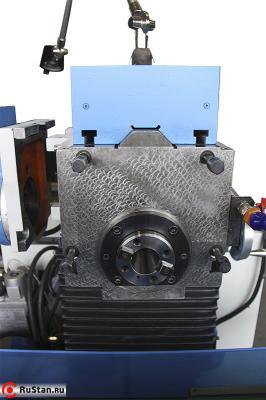

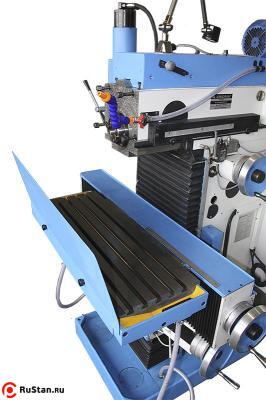

Фрезерный широкоуниверсальный станок 67К25PF2 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.

На станке можно выполнять, также, сверление и рассверливание, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Особенности

  • Модель с ручным и программным управлением.
  • Станок оснащён системой числового программного управления TNC 128и линейными измерительными датчиками Heidenhain.
  • Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
  • Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.
  • Рациональное построение главного привода с короткой кинематической цепью (на 12 верхних ступенях участвуют две передачи, а на шести нижних — три передачи) способствует повышению его КПД и снижению шума.
  • В станке имеются бесступенчатое регулирование подач (привод Lenze), механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения.
  • Нижнее крепление винта вертикального перемещения обеспечивает ход 450 мм при относительно малой высоте станка.
  • Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
  • Станок оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.

Технические характеристики 67К25PF2

Характеристка Значение
Размер рабочей поверхности стола, мм. 800х320(горизонтальный);
630х250 (вертикальный)
Наибольшее продольное перемещение стола, мм. 400 (ось Х)
Наибольшее поперечное перемещение шпиндельной бабки, мм 320 (ось Y)
Наибольшее вертикальное перемещение стола, мм. 440 (ось Z)
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. 52 - 592 (с перестановкой стола)
Наибольший угол поворота стола в горизонтальной плоскости, град. -
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. 10 – 500 (с перестановкой стола)
Количество Т-образных пазов 5 - горизонтальный стол
3 - вертикальный стол
Ширина Т-образного паза 14Н8 - 1 и 14Н12 - 4 горизонт. стол ;
14Н8 - 2 и 14Н12 - 2
вертик. стол
Расстояние между осями Т-образных пазов, мм. 50
Наибольший крутящий момент на шпинделе, Нм 230 (горизонтал. нп.);
60 (вертикал. шп.)
Количество рабочих подач и регулировка бесступенчато
Продольные и вертикальные подачи стола, мм/мин 10 - 1250
Пределы подач шпиндельной бабки, мм/мин 10 - 1250
Конец шпинделя SK 40 (DIN2080, ГОСТ 24644)
Скорость быстрых перемещений, м/мин 1,8 (оси Х, Y, Z)
Пределы частот вращения шпинделя, об/мин 63-3150 (горизонтал. шп.); 63-3150 (вертикал. шп.)
Масса 67К25PF2 заготовки, кг. 280 (на вертикальный стол);
200 (на горизонтальный)
Количество скоростей вращения шпинделя 18 (ручное переключ.)
Мощность привода главного движения, кВт 3 (вертикал. шпинд.)
Мощность двигателя подач, кВт 2,8
Ход шпинделя, мм. 60 (вертикальной головки)
Зажим-отжим инструмента Механизированный
Макс. угол поворота вертикал. головки, град. +/- 90
Класс точности П
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1715 x 1670 x 1865
2060 х 1750 х 2160 (в упаковке)
Масса, кг. 1650;
(2000 в упаковке)

Комплект поставки

  • Станок в сборе;
  • Угловой горизонтальный стол (на станке) 67К25ВФ1.5.10.000 – 1 шт.;
  • Хобот (на станке) 67К25ВФ1.6.60.010 – 1 шт.;
  • Подвеска (на станке)67К25ВФ1.6.60.012 – 1 шт.;
  • Вертикальная головка (на станке) 6725В4.40.000-03 – 1 шт.;
  • Съемник (на станке) 6725В4.50.000 – 1 шт.;
  • Шаблон (для настройки хвостовика инструмента) 6725В.8.80.000 – 1 шт.;
  • Винт (штревель) 6725В.8.80.031 - 3 шт. (для затягивания оправки с инструментом);
  • Винт (штревель) 6725В.8.80.032А (Морзе 2) - 2 шт. (для затягивания оправки с инструментом);
  • Винт (штревель) 6725В.8.80.033А (Морзе 3) - 2 шт. (для затягивания оправки с инструментом);
  • Гайка 6725В.8.80.034 - 8 шт.;
  • Щиток 67К25PF2.4.60.000 – 1 шт.;
  • Щиток 67К25PF1.030.400 – 2 шт.;
  • Щиток 6Р81.101 – 1 шт.;
  • Ключ 7811-002.302 (17х19) – 1 шт.;
  • Ключ 7811-04351.0 (для круглых гаек 22….60) – 1 шт.;
  • Фильтрующий элемент ЭБ 10-25/6,3 – 1 шт.;
  • Комплект технической документации (на русском языке) – 1.

Дополнительная оснастка (поставляется за отдельную плату)

  • Защита рабочей зоны (кабинет) 67К25ПФ3
  • Головка быстроходная (2500-5000 об/мин) 6725B.4.30.000
  • Головка долбежная 6725B.4.70.000 (макс. ход 80 мм.)
  • Борштанга 6725B.8.51.000 (Ø 15…20 мм.)
  • Борштанга 6725B.8.52.000 (Ø 19…25 мм.)
  • Борштанга 6725B.8.53.000 (Ø 24…32 мм.)
  • Борштанга 6725B.8.54.000 (Ø 30…40 мм.)
  • Универсальная делительная головка УДГ-Д-160А
  • Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
  • Патрон токарный трёхкулачковый Ø 100 мм. Ч 7100-0002
  • Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003
  • Стол круглый фрезерный Ø 250 мм. 61П-17-000 – 1 шт.
  • Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
  • Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
  • Патрон цанговый с гайкой (SK40) 6151-7042-06
  • Втулки переходные (цанги) 6151-7044 (Ø от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
  • Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
  • Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
  • Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
  • Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
  • Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
  • Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
  • Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
  • Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
  • Оправка для насадных торцевых фрез 6222-0112 (Ø 22 мм.)
  • Оправка для насадных торцевых фрез 6222-0114(Ø 27мм.)
  • Оправка для насадных торцевых фрез 6222-0116 (Ø 32 мм.)
  • Оправка расточная 6100-4011-03 (Ø 40…63 мм.)
  • Оправка расточная 6100-4011-04 (Ø 63…100 мм.)
  • Виброопора ОВ-31М (4 шт.)
