926 100 руб.
с НДС - на 01.11.2024 г.
| Модель: |  |
STALEX MUF50 DRO |
| Артикул: | |
MUF50 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Универсально-фрезерный станок MUF50 DRO предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка MUF50 DRO можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов. Быстрота переналадки инструмента, а также простота обслуживания станка в целом делают станок незаменимым в мелкосерийном производстве.
Особенности

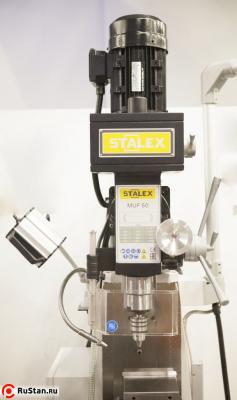

- Вертикальный и горизонтальный шпиндели
- Усиленные упорные подшипники шпинделя
- Вращение вертикального шпинделя через редуктор с зубчатым приводом

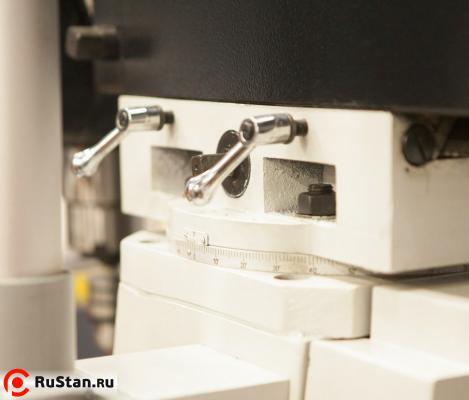

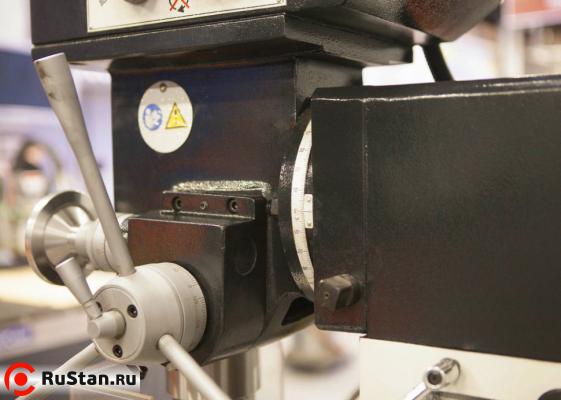

- Наклон фрезерной головки на угол ± 45° влево/вправо
- Централизованная смазка стола

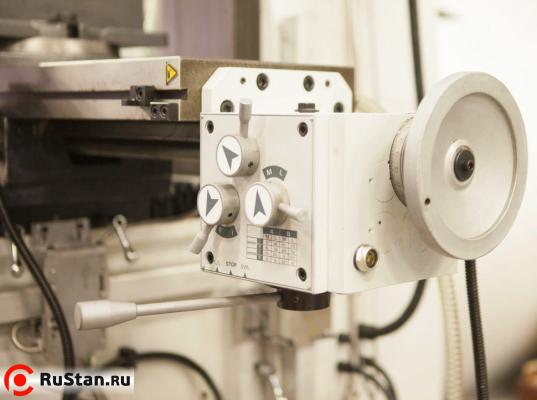

- Автоматическая подача по осям Х/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещение

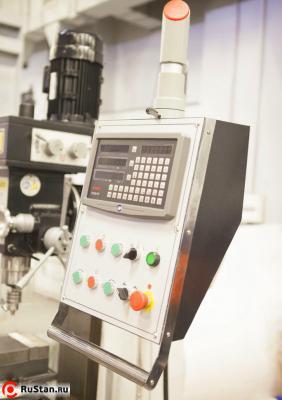

- УЦИ по 3-м осям
- Стандарт СЕ

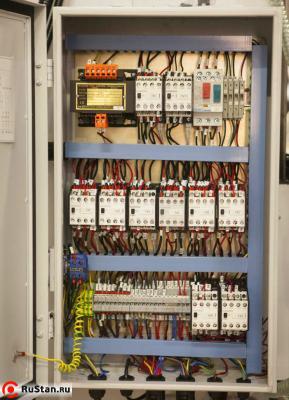

- Электрокомпоненты Siemens
Технические характеристики STALEX MUF50 DRO |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 30 мм |
| Макс. диаметр торцевого фрезерования | 100 мм |
| Макс. диаметр концевого фрезерования | 25 мм |
| Вертикальный шпиндель | |
| Частота вращения шпинделя, 8 | 115-1750 об/мин |
| Конус шпинделя | ISO40 |
| Ход пиноли шпинделя | 125 мм |
| Диапазон наклона головки | ±45° |
| Расстояние шпиндель-стойка | 230-685 мм |
| Расстояние шпиндель-стол | 0-390 мм |
| Горизонтальный шпиндель | |
| Частота вращения шпинделя, 9 | 60-1350 об/мин |
| Конус шпинделя | ISO40 |
| Расстояние шпиндель-стол | 0-390 мм |

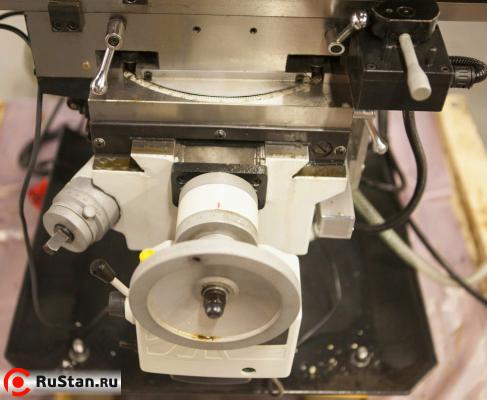

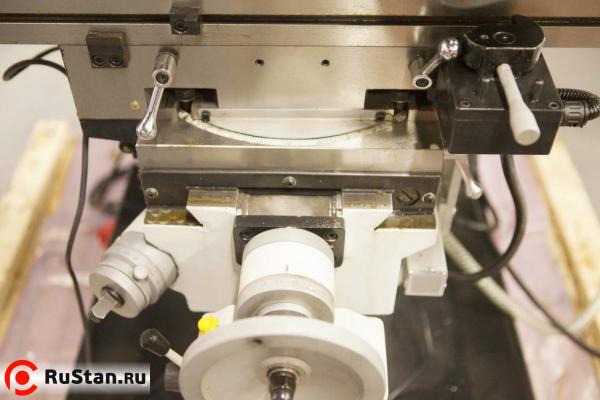

| Фрезерный стол | |
| Размер стола | 1000x240 мм |
| Ход стола по оси Х x Y x Z | 580x180х320 мм |
| Ускоренный ход стола по оси Х | 32-700 мм/мин |
| Т-образные пазы, 3 | 16 мм |
| Напряжение питания | 380 В |
| Выходная мощность, вертик./горизонт. | 1,5 кВт |
| Потребляемая мощность, вертик./горизонт. | 2,2 кВт |
| Габаритные размеры | 1500х1430х2100 мм |
| Масса | 980 кг |
Комплектация
- Сверлильный патрон Ø16 мм
- УЦИ по трем осям
- Оправка сверлильного патрона
- Цанговый патрон с набором цанг (4-16 мм)
- Зажимная тяга, 2 шт.
- Оправка для горизонтального фрезерования.
- Устройство подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
- Масляный поддон
- Автоподача по осям X/Y
- Лампа местного освещения LED
- Инструмент для обслуживания
