Универсальный токарный станок по металлу DMTG CW62100E/5000

Универсальный токарный станок по металлу DALIAN CW62100E/5000 предназначен для изготовления средних по размеру деталей – тел вращения, массой до 2 тонн. На станке можно обрабатывать цилиндрические внутренние и наружные поверхности, конические поверхности, при установки конической линейки и нарезку конических резьб, нарезание широкого диапазона метрических, дюймовых, модульных и питчевых резьб.

Станок нормального (Н) класса точности, точность обработки IT7, шероховатость до Ra1.6.

Станина станка CW62100E/5000 под направляющими и передней бабкой цельнолитая. Шпиндельная бабка изготовлена из цельнолитой чугунной заготовки и крепится к станине без использования проставок. Направляющие скольжения закалены ТВЧ на глубину минимум 2 мм и имеют твердость HRC ≥ 56. Кроме того станок имеет ГАП под токарным патроном есть возможность демонтировать часть направляющих станины, что дает возможность обрабатывать детали типа диск (фланец, кольцо) диаметром до 1200 мм, в то время как максимальный устанавливаемый диаметр над направляющими 1000 мм, а над суппортом 710 мм.

Верхние салазки могут поворачиваться на угол плюс-минус 90 градусов, сечение оправки резца 30х30 мм. Суппорт имеет возможность перемещения по двум осям: вручную, автоматически от коробки подач фартука, ускоренно от отдельного двигателя быстрых перемещений. Лимб продольного перемещения имеет подсветку шкалы. Рукоятка выбора направления подачи - крестового типа, со встроенной кнопкой ускоренного перемещения.

Задняя бабка фиксируется на направляющих при помощи рычага и имеет силу зажима до 2 тн. Пиноль зажимается рычагом,  имеет шариковые масленки для смазки и шкалу вылета.

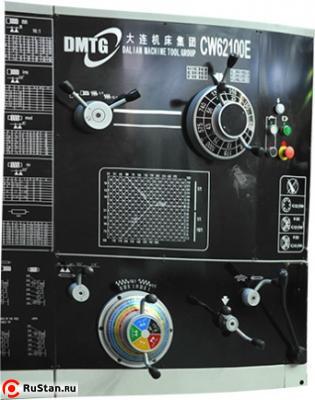

Мощность двигателя шпинделя 11 кВт, а сила резания 19 600 Н. Отверстие в шпинделе 100 мм (опционально 105 мм). Скорость вращения ступенчатая 7.5~1000 об/мин, 18 диапазонов. Для удобства оператора на шпиндельную бабку вынесены информационные таблицы резьб, скоростей вращения шпинделя и подач. Прозрачный глазок-индикатор позволяет проверять поступление смазки во время вращения шпинделя.

Станок токарный CW62100E выпускается с максимальным расстоянием между центрами 8 000 мм.

Станки поставляются в двух модификациях CW62100E и CW62100E, вторая цифра (2 или 1) в маркировке станка обозначает наличие или отсутствие гапа, т.е. выемки для обработки заготовок типа диск.

Технические характеристики универсального токарного станка DALIAN CW62100E/5000:

Варианты комплектации
