Трубонарезной станок SMTCL S1-245B предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и серийного производства.

На трубонарезном станке обрабатываются цилиндрические и конусные резьбы труб.
Эти станки могут использоваться для токарной обработки внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, также как и на токарных станках.

Трубонарезные станки S1-245B имеют высокую жесткость и надежность, обладают современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания.
В шпиндельной бабке имеется отверстие шпинделя и два патрона.

Направляющие станины закалены и отшлифованы, что в сочетании с высокой надежностью узлов станка обеспечивает длительный срок эксплуатации с сохранением точности.

Станок может также использоваться как обычный токарно-винторезный станок.
Благодаря жесткой цельной конструкции станины, наличие переднего и заднего электромеханических патрона позволяют выполнять на данном станке силовую обработку тяжело обрабатываемых материалов.

Особенности конструкции

  • Проходное отверстие шпинделя 240мм

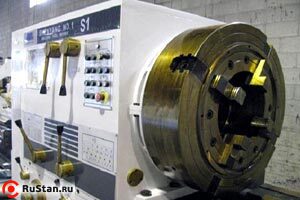

  • Два 4-х кулачковых патрона с независимым перемещением кулачком и механизированным зажимом.

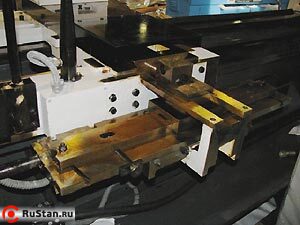

  • Наличие конусной линейки посволяет производить точения конических поверхностей под заданный конус.

Технические характеристики трубонарезного станка SMTCL S1-245B

Характеристика Значение
Максимальный наружный диаметр обрабатываемых труб, мм 60-219
Расстояние между центрами, мм 1000, 1500
Диаметр отверстия шпинделя, мм 240
Пределы скорости шпинделя, об/мин 8-306
Продольная и поперечная подача 32 вида, м/об 0,095-1,44
Дюймовая резьба 26 видов, время/дюйм 1-14
Метрическая резьба 22 вида, мм 1-15
Модульная резьба 21 вид, мм 0,5-7,5
Диаметральная резьба 20 видов, время/дюйм 2-28
Максимальная длина обработки приспособлением для конусной резки, мм 600/350
Размер частей режущего инструмента, мм 32х32
Максимальное перемещение верхнего суппорта, мм 200
Максимальное поперечное перемещение суппорта, мм 300
Скорость продольного и поперечного перемещения, м/мин 4
Ход пиноли задней бабки, мм 250
Мощность главного двигателя, кВт 18,5
Общая мощность, кВт 24,35
Габариты, мм 3883х1908х1500
Габариты упаковки, мм 4190х1908х1500
Вес SMTCL S1-245B станка S1-245B, кг 7876
Вес станка в упаковке, кг 8500
