Токарный обрабатывающий центр SPINNER TC600-65
Код товара:
9459
снят с продажи
Нет в наличии
| Модель: |  |
SPINNER TC600-65 |
| Производитель: | SPINNER (Германия) | |
| Изготовитель: |  |
Германия |
Токарный обрабатывающий центр SPINNER TC600-65 имеет следующие преимущества:
Базовая комплектация
- Жесткие широкие направляющие скольжения
- Жесткая литая станина из чугуна Mehanite®:
- Большой макс. диаметр прутка (до175 мм)
- Мощные шпиндели
- Динамические встроенные мотор-шпиндели (TC 300/400/600/800-77)

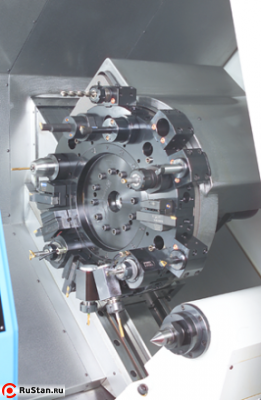

- Радиальные револьверные головки с установкой до 24 инструментов для работы как на главном, так и на субшпинделе

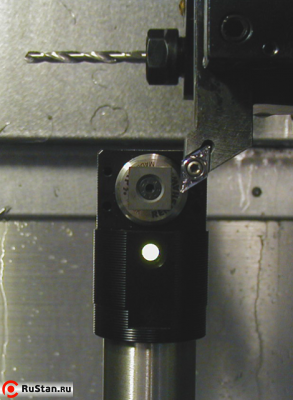

- Измерение инструмента в рабочей зоне
Технические характеристики токарного обрабатывающего центра SPINNER TC600-65:
| Характеристика | TC600-65 |
|---|---|
| Макс. диаметр изделия типа диск, мм | 600 |
| Макс. диаметр обработки тел типа вал | 400 |
| РМЦ, мм | 650 |
| Оси | |
| Максимальное перемещение оси Х, мм | 275 |
| Макс перемещение по оси Z, мм | 700 |
| Быстрые перемещения по оси Z, мм/мин | 24 |
| Быстрые перемещения по оси Х, мм/мин | 15 |
| Рабочая подача, мм/мин | |
| Диаметр ШВП/шаг ось Z, мм | |
| Диаметр ШВП/шаг ось Х, мм | |
| Тип и мощность сервопривода по оси X | |
| Тип и мощность сервопривода по оси Z | |
| Тип направляющих Х | скольжения |
| Тип направляющих Z | скольжения |
| Точность позиционирования по осям X/Z, мм | ± 0,003 |
| Повторяемость позиционирования осей X/Z, мм | ± 0,001 |
| Угол наклона станины, град | 45 |
| Ширина направляющих, мм | |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 250 / 315 |
| Диапазон скоростей шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 65 |
| Максимальный диаметр прутка, мм | 63 |
| Торец шпинделя | A6 |
| Внутренний диаметр подшипника шпинделя | |
| Мощность э/д шпинделя (продолжительно), кВт | 15 |
| Мощность э/д шпинделя (30 минут), кВт | 19 |
| Момент на шпинделе (продолжительно), Нм | 267 (S+F) |
| Момент на шпинделе (30 минут), Нм | 348 (S+F) |
| Тип привода шпинделя | ременная |
| Тип э/д шпинделя | серво |
| Противошпиндель | |
| Диапазон скоростей шпинделя 2, об/мин | 6000 |
| Размер патрона 2, мм | 165 |
| Конус шпинделя2 | |
| Мощность шпинделя 2, продолжительно, кВт | 10 |
| Мощность шпинделя 2, (30минут), кВт | 12 |
| Момент на шпинделе2, продолжительно, Нм | 64 |
| Момент на шпинделе2 (30 минут), Нм | 76 |
| Резцедержка | |
| Число интструментов, шт | 16 (12 опция) |
| Тип резцедержки | VDI30 (VDI40 – опция) |
| Размер хвостовика режущего инструмента, мм | |
| Время смены инструмента – верт. револьверная головка,с | - |
| Время смены инструмента – гориз. револьверная головка, с | 0.3 |
| Точность позиционирования револьверной головки, мм | |
| Мощность э/д приводного инстумента, кВт | S 2.2/ F 5 |
| Обороты приводного инструмента, об/мин | 5000 |
| Задняя бабка | |
| Перемещение задней бабки, мм | 570 |
| Выдвижение пиноли задней бабки, мм | |
| Диаметр пиноли, мм | в теле задней бабки |
| Конус пиноли гидравлической задней бабки, № | MK4 |
| Конус пиноли механической задней бабки, № | - |
| Прочее | |
| Потребляемая мощность, кВА | 45 |
| Система ЧПУ | Siemens/ Fanuc |
| Наличие транспортера стружки | опция |
| Емкость бака СОЖ, л | 200 |
| Емкость гидростанции, л | 11 |
| Вес нетто, кг | ~ 5.600-5.800 |
| Вес брутто, кг | |
| Габаритные размеры, мм | 2500 х 1600 х 2000 |
| Макс. вес заготовки, кг | S - Siemens, F - Fanuc |
Варианты комплектации
| - Абсолютные энкодеры по осям | - оптические линейки по осям X / Z |
| - Гидравлический полый зажимной цилиндр для обработки прутка | управляемая ЧПУ задняя бабка или субшпиндель |
| - Ось C шпинделя с прямой измерительной системой для фрезерных операций | - регулируемое низкое усилие зажима главного и/или субшпинделя |
| - 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек. | опции системы ЧПУ (увеличение памяти, контроль износа инструмента и т.д.) |
| - Централизованная смазка всех осей и ШВП | диалоговое программирование "Shop-Turn" или "Manual-Guide i" |
| - Наклонная станина с реальным углом в 45˚ | - специальный пакет для твердого точения |
