Цена для юр. и физ. лиц
288 580 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы (1)

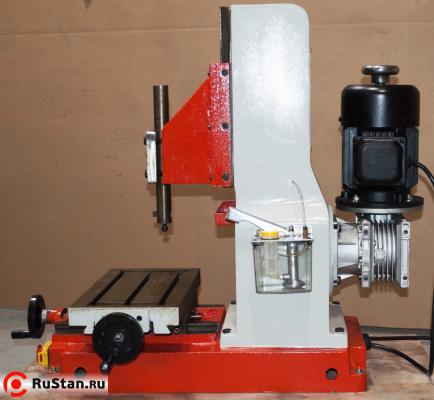

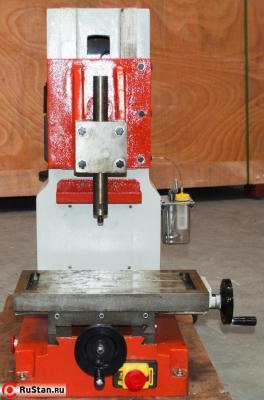

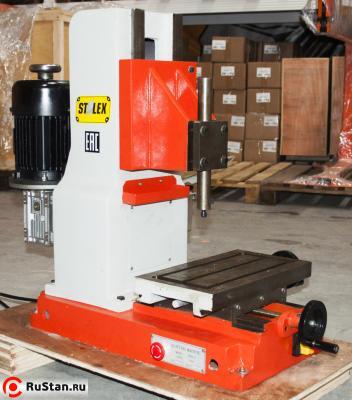

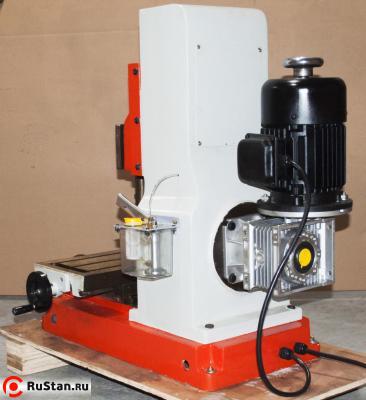

Станок Stalex B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.


Особенности

  • Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически.

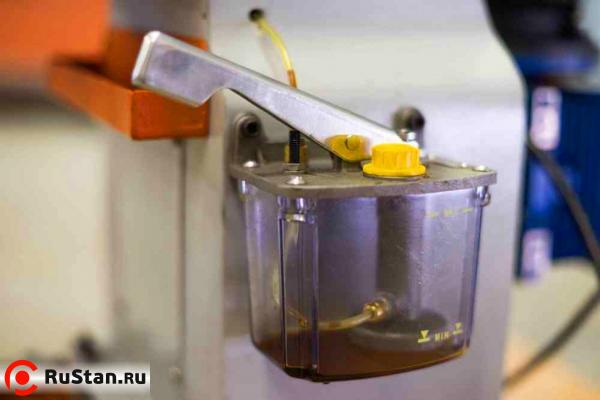

  • Механическая подача смазочной жидкости на вертикальные направляющие колонны.
  • Максимальный диаметр зажима рабочего стола - 420 мм.
  • Максимальная высота зажима рабочего стола - 120 мм.
  • Максимальное перемещение фрезерной оправки - 120 мм.

Технические характеристики Stalex B5012

Характеристика Значение
Ширина паза в стандартной комплектации 6 мм
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма) 120 мм
Диаметр оправки Ø 32 мм
Длина оправки без крепёжного болта 300 мм
Длина с крепёжным болтом 320 мм
Оправка макс. вылет (с крепёжным болтом) 200 мм
Макс. ход подвижной пластины (головы) 360 мм (250 мм от верхнего положения – вниз)
Расстояние между осью инструмента и стенки колонны 160 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) 135 мм
Расстояние между осью инструмента и приёмной ванночки отработки масла 120 мм
Кол-во ударов (скорость) 47 ударов/мин (47 об/мин)
Привод Зубчатый редуктор
Т образные пазы 3 паза, длиной 31 мм
Ширина паза 12 мм
Ширина ⊥ паза 19 мм
Номинальное отклонение +2 мм

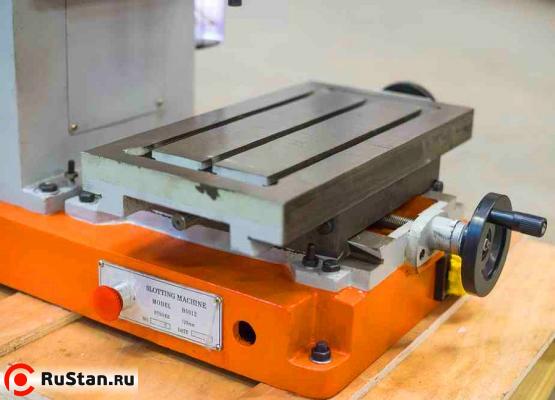

Рабочий стол 400x220 мм
Поперечный ход рабочего стола 130 мм
Продольный ход рабочего стола (фронтальное перемещение) 50 мм
Подача стола 0,1 мм

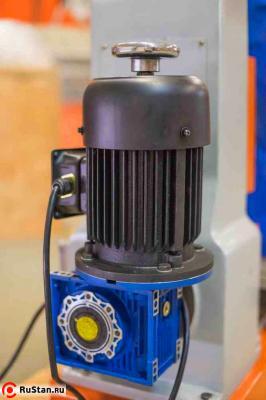

Двигатель 380 В/50 Гц/1,1 кВт
Габаритные размеры (ДхШхВ) 1070x650x1000 мм
Масса 195/240 кг
