Горизонтально расточной станок Weida TPX6113
17 131 048 руб.
с НДС - на 23.10.2025 г.
| Модель: |  |
Weida TPX6113 |
| Производитель: |  |
WEIDA (Китай) |
Горизонтально расточной станок Weida TPX6113 предназначен для обработки габаритных и тяжелых деталей для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.

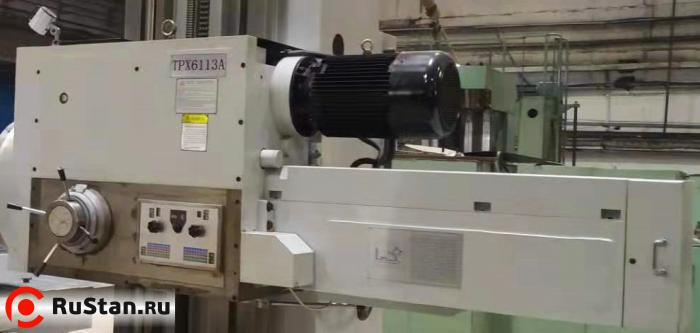

Шпиндель станка отличается высокой прочностью. Рабочий стол может быть оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки. Закаленные и точно отшлифованные направляющие обеспечивают точность в течении многих лет эксплуатации.
Механические функции, одновременное действие которых недопустимо, блокируются относительно друг друга. Передняя бабка и механизм подачи оснащены предохранительными муфтами. Станок оснащён устройством для нарезания резьбы. Угол поворота стола - 360°. Телескопические стальные кожухи защищают направляющие от стружки и загрязнений.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
Технические характеристики Weida TPX6113 |
||
|---|---|---|
| Характеристика | Значение | |
| Шпиндель | ||
| Диаметр | мм | 130 |
| Конус | — | Метрический 80 |
| Максимальный крутящийся момент двигателя | Нм | 3136 |
| Кол-во скоростей | — | 24 |
| Частота вращения шпинделя | Мин-1 | 4-800 |
| Мощность главного двигателя | кВт | 15 |

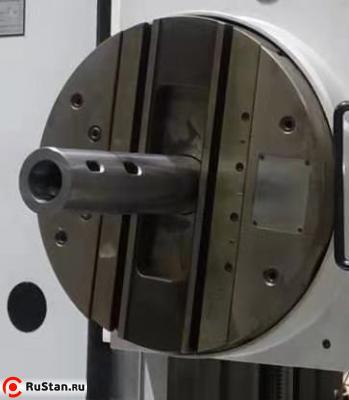

| Радиальный суппорт | ||
| Максимальный крутящийся момент двигателя | Нм | 4900 |
| Диаметр | мм | 750 |
| Скорость двигателя | Мин-1 | 2.5-125 |
| Кол-во скоростей | — | 18 |
| Стол | ||
| Площадь рабочей поверхности (ДxШ) | мм | 1600х1400 |
| Максимальная грузоподъёмность | Кг | 8000 |
| T-образный паз | мм | 28 |
| Кол-во T-образных пазов | — | 10 |
| Частота вращения стола | Мин-1 | 1,2 |
| Параметры обработки | ||
| Ход по оси X | мм | 2000 |
| Ход по оси Y | мм | 1800 |
| Ход по оси Z | мм | 2000 (без задней стойки) |
| Ход шпинделя по оси W | мм | 900 |
| Ход радиального суппорта по оси U | мм | 250 |
| Вращение стола (ось B) | ° | 360 |
| Мин. расстояние от торца шпинделя до рабочей поверхности стола | Мм | 0 |
| Подача | ||
| Ускоренная подача (X/Y/Z/W) | мм/мин | 2500 |
| Осевая скорость при вращении шпинделя (X/Y/Z/W) | мм/об | 0.05-8 / 0.01-2 |
| Скорость подачи (X/Y/Z/W) | мм/мин | 10—1200 |
| Точность | ||
| Измерительная система (X/Y/Z) (дополнительно по оси Z) | мм | 0.005 |
| Измерительная система по оси B (дополнительно по оси B) | ° | 0.005 |
| Установочные параметры | ||
| Габаритные размеры (ДxШxВ) | мм | 6995x4030x3735 |
| Вес Weida TPX6113 | кг | 28500 |
Комплектация TPX6113
- Задняя стойка
- Поворотный стол

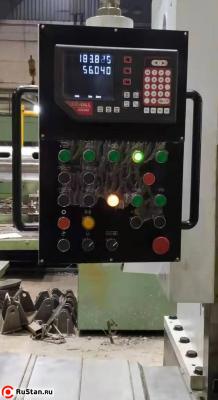

- 2-х осевое УЦИ (X, Y, Z)
