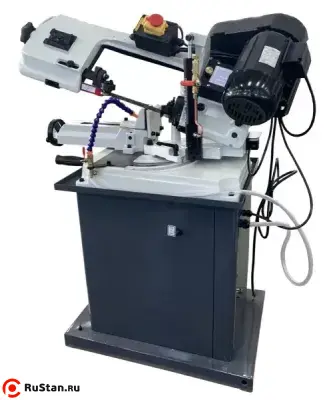

Ленточнопильный станок с гидроразгрузкой Stalex BS-128HDRA

Техническое описание станка

Тип станка Stalex BS-128HDRA – станок с гидроразгрузкой, с системой СОЖ. На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

Модель Stalex BS-128HDRA предназначена для пиления заготовок под различными углами на небольшом производстве, вспомогательных участках, а также в бытовом использовании и мастерских. Подъём пильной рамы и зажим заготовки осуществляется оператором вручную. Скорость опускания пильной рамы регулируется гидравликой. Простая конструкция с клиноременным приводом делает станок простым в эксплуатации.

Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами: -45°, 0°, +45°, +60° (для работы с заготовками под углом минус 45° необходимо сместить тиски).

Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Станок открывает линейку станков с гидроразгрузкой и предназначен для пиления некрупных заготовок (профили, уголки, трубы). Модель BS-128HDRA имеет систему СОЖ в стандартной комплектации.

Пильную раму возможно установить в вертикальном положении для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении, а также упор для крепления стола.

Невысокая стоимость и отличные технические характеристики делают эти машины наиболее популярными у различных категорий потребителей.

Конструктивные особенности

• Гидравлическая система регулировки опускания пильной рамы с плавной регулировкой
• Выравнивание полотна 13 мм (12,7 мм) с помощью подшипников
• Кнопка вкл./выкл. размещена на раме станка
• Клиноременная передача
• Датчик отключения станка в нижнем положении рамы
• Поворот рамы на угол 45°
• Мерный упор 250 мм
• В комплекте стол для вертикального пиления и упор для крепления стола
• Система СОЖ в стандартной комплектации
• 3 скорости вращения полотна

	Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.
	Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами -45° 0° +45° +60° (для работы с заготовками под углом минус 45° необходимо сместить тиски).
	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
	Выравнивание полотна 13мм (12,7мм) с помощью подшипников.
	Кнопка вкл./выкл. размещена на раме станка
	Клиноременная передача
	Датчик отключения станка в нижнем положении рамы
	Шильдик станка
	Шильдик мотора
	Поворот рамы на угол 45° Мерный упор 250 мм
	В комплекте со станком поставляется стол для вертикального пиления и упор для крепления стола.
