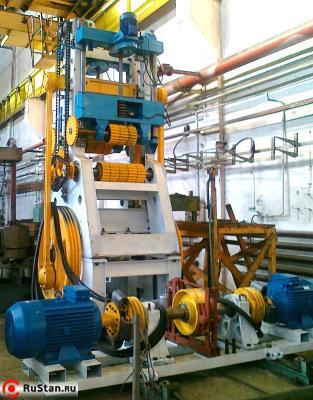

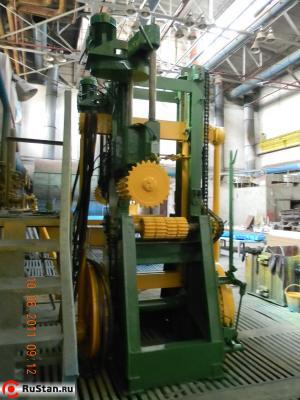

Пилорама рамная Р63-4Б (4х-ступенчатый механизм подачи)
1 439 222 руб.
с НДС - на 12.11.2024 г.
Модель: | Р63-4Б (4 скор) |
|
Производитель: | Россия |
- Описание
- Комментарии (11)
- Отзывы
Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим.
Движение к пильной рамке передается от главного вала шатуном.
Пилорамы Р63-4Б могут применяться как станок первого ряда в лесопильных цехах большой мощности, так и на малых производствах.
Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический.
Пилорама Р63-4Б комплектуется четырёхскоростной коробкой передач. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью.
Отличительные особенности рамной пилорамы Р63-4Б:
- 4х-ступенчатый механизм подачи
- Сварная станина
- Электромеханический прижим верхней подающей рябухи
- Мощная ступенчатая механическая коробка скорости подачи
- Высокая производительность
- Устойчивость в работе при низких температурах
- Надежность и простота в эксплуатации
Технические характеристики рамной пилорамы Р63-4Б
Характеристика | Р63-4Б |
---|---|
Размеры распиливаемого материала, мм: | |
- диаметр | 530 |
- длина | 3000-7500 |
Ширина просвета пильной рамки, мм | 630 |
Ход пильной рамки, мм | 400 |
Наибольшее число устанавливаемых пил, шт | 12 |
Толщина пил, мм | 2,2-2,45 |
Наименьшее устанавливаемое расстояние между пилами, мм | 18 |
Число двойных ходов пильной рамки в минуту | 285 |
Подача материала на один двойной ход пильной рамки, мм | 3-22 |
Производительность по сырью, м3/час | 8-10 |
Количество эл/двигателей, шт | 4 |
Суммарная мощность, кВт | 44,4 |
Габарит с околорамным оборудованием, мм | 4232х2615х3000 |
Масса Р63-4Б (4 скор) Р63-4Б рамы с комплектующими, кг | 6 000 |
Комплект поставки
- захват верхние и нижние по 8 шт.
- ползуны:комплект на раме и комплект (4+4 дополнительно)
- установочная линейка
- уклономер.
Опции за доп. плату
- четыре ручные тележки
Отгрузочные габариты:
1 место пильный узел 3300*1600*1470 – 7,7616 куб.м.Вес брутто 4130 кг с упаковкой лежа(поддон)
2 место ящик 2400*1570*1190 – 4,484 куб.м.
Вес брутто 2150 кг.
Тележки
3 место 1001 1030*960*760 – 215 кг., -0,75 куб.м.
4место 1101 1030*800*760 – 205 кг.,- 0,63 куб.м.
5 место 1201 860*430*520 – 90 кг., - 0,19 куб.м.
6 место 1301 770*430*410 – 75 кг.- 0,14 куб.м.
Места 3-6 без упаковки.
Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.
Для удаления опилок, в конструкции фундамента спроектированы ниши в которые падают опилки. Для облегчения ручного труда можно установить транспортер для удаления опилок из зоны раскроя.
Для заточки пил используются заточные станки для рамных пил.(ручной заточной станок 40т.р.)
Средний ресурс пил без перезаточки - 1 смена.
