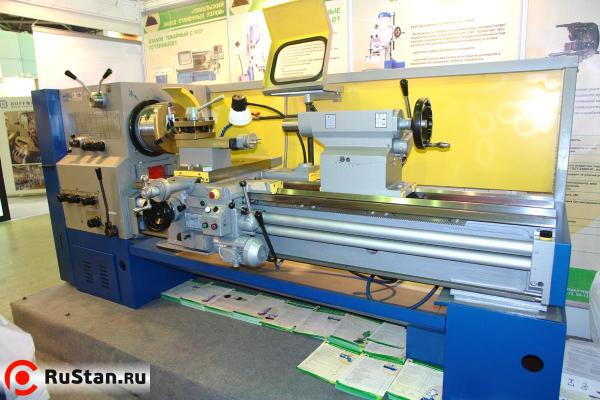

Токарно-винторезный станок ГС526У повышенного класса точности предназначены для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.
Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.
Особенности конструкции
По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:
Токарно-винторезный станок ГС526У предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.
- Станок класса точности П;
- Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
- Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
- "Пневморазгрузка" задней бабки;
- Перемещение верхней части суппорта с резцедержателем производится вручную (в стандартной комплектации) или через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
- Средняя часть суппорта может быть повернута на угол +/- 90o;
- Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
- На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.
Вариант исполнения отображается в конце наименования модели станка соответствующим индексом, которые имеют следующие значения:
- индекс «С» (ГС526УС) означает оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
- индекс «В» (ГС526УВ) означает, что станок идет с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм);
- индекс «Г» (ГС526УГ) означает наличие выемки в станине (ГАП);
- индекс «Д» (ГС526УД) означает увеличенный диаметр отверстия в шпинделе (89 мм);
- индекс «Л» (ГС526УЛ) означает установку лимба поперечного перемещения с ценой деления 0,02мм;
- индекс «М» (ГС526УМ) означает комплектацию механизированным приводом верхней части суппорта;
- индекс «Ц» (ГС526УЦ) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "СКБ ИС" - маркировка "Ц2"; «Fagor» - маркировка "Ц1"; ДРА2000 (Польша) - маркировка "Ц3");
- индекс «РЦ» (ГС526УРЦ) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
- индекс «Е» (ГС526УРЦ) означает вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ - это станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.
Технические характеристики ГС526У | |
---|---|
Характеристика | Значение |
Расстояние между центрами, мм. | 1000 |
Максимальный диаметр обрабатываемой заготовки над станиной, мм | 500 (630)* |
Высота центров над направляющими станины, мм | 250 (320)* |
Максимальный диаметр обработки над суппортом, мм. | 275 (420)* |
Максимальный диаметр обработки в выемке станины, мм. | 630** |
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. | 235** |
Диаметр отверстия в шпинделе, мм | 55 (89)*** |
Конус шпинделя | Морзе 6 ГОСТ 13214 |
Конец шпинделя | 6К ГОСТ 12593, фланец D=170 мм |
Частота вращения шпинделя, мин -1 | 16 - 2000 |
Количество скоростей прямого вращения шпинделя | 22 |
Количество скоростей обратного вращения шпинделя | 22 |
Наибольший крутящий момент на шпинделе, Нм | 1000 |
Число ступеней подач | 24 |
Диапазон продольной подачи, мм./об. | 0,05 - 2,8 |
Диапазон поперечной подачи, мм./об. | 0,025 - 1,4 |
Скорость быстрого продольного перемещения суппорта, м/мин. | 3,6 |
Скорость быстрого поперечного перемещения суппорта, м/мин. | 1,8 |
Ход верхнего суппорта, мм | 150 |
Ход поперечного суппорта, мм | 300 |
Наибольшее продольное перемещение каретки, мм. | 935 |
Центр в пиноли задней бабки | Морзе 5 ГОСТ 13214 |
Ход пиноли, мм. | 150 |
Высота резца, установленного в резцедержателе, мм. | макс. 25 |
Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0.5 - 112 |
Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0.5 - 112 |
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 56 - 0.5 |
Шаг нарезаемой питчевой резьбы (число ступеней), питч | 56 - 0.5 |
Класс точности | П |
Мощность привода главного движения, кВт | 7.5 (11) |
Установленная суммарная мощность, кВт | 8,05 (11,55) |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2800 х 1265 х 1305 |
Масса ГС526У , кг. | 3100 |
* | для станков с индексом «В» |
** | для станков с индексом «Г» |
*** | для станков с индексом «Д» |
Комплект поставки
- Станок в сборе;
- Система подачи СОЖ;
- RuTN - кулачок
- Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
- Ограждение патрона;
- Ограждение суппорта;
- Пневмооборудование для разгрузки задней бабки;
- 086.5300.000 комплект сменных зубчатых колес:
- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.
- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
- техническая документация (руководство пользователя).
Дополнительная оснастка (поставляется за отдельную плату)
- Патрон 4-х кулачковый диаметром 250 мм. (4-250.35.14);
- 086.0400.000-01 суппорт с механическим приводом;
- 086.0500.000-01 каретка с механическим приводом суппорта;
- 086.5300.003 колесо зубчатое сменное Z=57; m =2;
- 086.5300.005 колесо зубчатое сменное Z=60; m =2;
- 086.5300.006 колесо зубчатое сменное Z=66; m =2;
- 086.5300.012 колесо зубчатое сменное Z=90; m =2.
- Втулки ГОСТ 13598:
- 6100-0143 (3/2) – 1 шт.;
- 6100-0146 (5/3) – 1 шт.;
- 6100-0147 (5/4) – 1 шт.
- Клинья ГОСТ 3025:
- 7851-0012 (1/2) – 1 шт.;
- 7851-0013 (3) – 1 шт.;
- 7851-0014 (4) – 1 шт.
- Оправка 6039-0009 ГОСТ 2682;
- Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
- Центр вращающийся грибковый 7032-4158-15 (30-190/95-175)
- Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
- Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
- 16ВТ20.92.000 патрон поводковый;
- 086.2200.000 упор микрометрический продольного хода;
- 086.2300.000 люнет подвижный;
- 086.2600.000 люнет неподвижный;
- ОК101.0000.000 опора клиновая – 4 шт.;
- 086.1700.000 резцедержатель задний;
- 086.1700.000 линейка конусная.
Комплектация за дополнительную плату
