Модель:
ВСН-332 NC21 (53В30П)
Артикул:
ВСН-332 NC21
Производитель:
Белоруссия
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

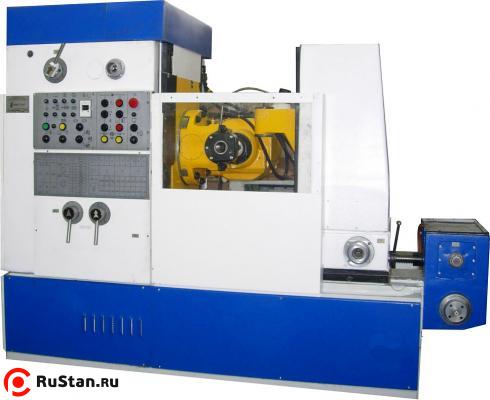

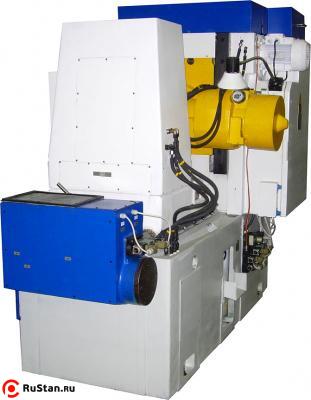

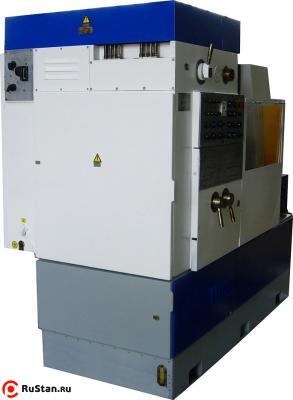

Полуавтомат зубофрезерный ВСН-332NC21 универсальный повышенной точности с вертикальной осью изделия предназначен для нарезания прямозубых и косозубых зубчатых колёс, звездочек, а также для прорезания впадин на шлицевых валиках червячными фрезами методом обкатки.

Особенности

На станке можно производить получистовую обработку зубьев под последующее шевингование и окончательную обработку. Кинематическая точность станка обеспечивает обработку зубчатых колес 6-7-й степени точности по ГОСТ 1643-81.

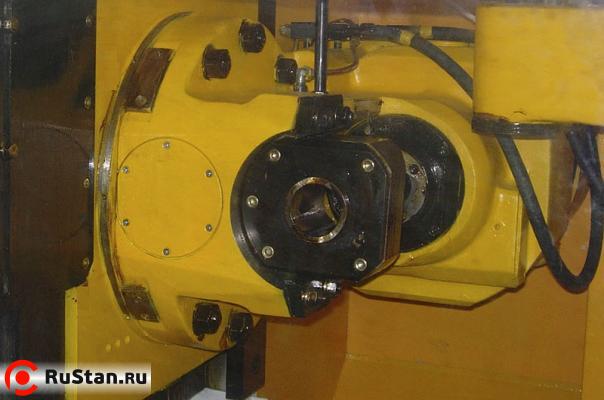

Полуавтомат вертикальной компоновки выполнен с подвижным по горизонтальным направляющим столом. Перемещение салазок суппорта по вертикальным направляющим передней стойки обеспечивает осевую подачу. Направляющие салазок суппорта и верхнего центра выполнены охватываемыми, направляющие стола широко расставлены, задняя стойка ужесточена, что обеспечивает высокую жесткость несущей системы.

Для повышения крутильной жесткости и точности кинематических цепей главный двигатель установлен на передней стойке, дифференциал выполнен из цилиндрических колес, делительная пара имеет увеличенное (72) число зубьев. Делительная пара, шпиндели изделия и инструмента установлены на прецизионных высокоточных подшипниках качения. В качестве подпятника шпинделя изделия служит высокоточный упорный шарикоподшипник.

Направление подачи может быть встречным и попутным, выборка люфта в винте осевых подач производится автоматически.

В шпинделе стола вмонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг). Полуавтомат модели ВСН-332NC21 оснащен программным контроллером фирмы «Siemens». Комплекс блокировок и сигнализации дает полное представление о ходе цикла обработки детали и исключает аварийные ситуации.


Технические характеристики ВСН-332NC21

Характеристика Значение
Наибольший наружний диаметр нарезаемого колеса, мм. 320 (минимальный 20)
Наибольший модуль обрабатываемых зубчатых колес, мм, 6 (минимальный 1)
Наибольший угол наклона нарезаемых зубьев, град. 60
Наибольшая ширина венца обрабатываемых зубчатых колес, мм. 220 (прямой зуб)
Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм. 250
Расстояние между осями стола и инструмента, мм. 30 - 250
Наибольшие размеры устанавливаемых червячных фрез (D х L), мм. 160 х 160 (220*)
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм. 75
Диапазон чисел оборотов червячной фрезы, мин-1 50 - 500
Диапазон вертикальных подач, мм/мин. 0,63 - 7,3
Диапазон радиальных подач, мм/мин 1 - 16
Диапазон тангенциальных подач, мм/об. 0,26 - 2,3 (для 53В30П-10)
Мощность привода главного движения, кВт 3,2/4,2 (4,0/4,75 53В30П-10); 7,5*
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2300 х 1300 х 1950 (3350 х 1950 х 2350 упаковка)
Масса ВСН-332 NC21 (53В30П) , кг. 5100 (6000 брутто)
* - специальное исполнение (заказ)

Комплект поставки

  • Станок в сборе;
  • Комплект электрических запчастей;
  • Комплект сменных шкивов (шкив Ø115 мм. – 1 шт., шкив Ø315 мм. – 1 шт.)
  • Фильтроэлемент – 3 шт.;
  • Комплект сменных шестерен для настройки гитар деления и дифференциала (из 52–х шестерен) – 1 комплект;
    Принадлежности:
  • ключ 53А30.90.010 – 1 шт.;
  • стяжка 5Д312.10.218 – 1 шт.;
  • рукоятка 5Д312.80.011 – 1 шт.;
  • хвостовик 5Д312.90.202 – 1 шт.;
  • ремень А-1400 – 1 шт.;
  • ключ Д2 – 2 шт. (к электрошкафу);
  • центр 7032-0041 Морзе 5ПТ ГОСТ 13214-90 – 1 шт.;
  • комплект документации.

Дополнительная комплектация (поставляется за отдельную плату)

  • Центроискатель для червячной фрезы (требуется, если нарезается малое количество зубьев (6 или 8), свыше 14 зубьев – центроискатель не нужен).
  • Оправки 4 шт. (для инструмента) - Ø 27 мм., Ø 32 мм., Ø 40 мм., Ø 50 мм.
  • Шкивы- Ø 100 мм., Ø 160 мм.
