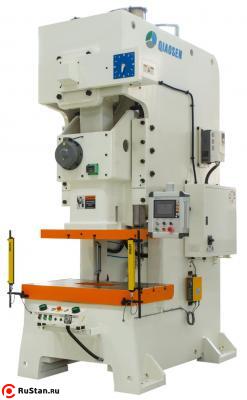

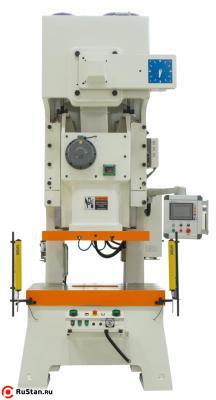

Прессы Qiaosen серии ST представляют собой однокривошипные прессы с C-образной рамой, предназначенные для небольших операций штамповки, но с высокой производительностью.
Прессы соответствуют стандартам точности класса 1 JIS или превосходят их.

В прессах Qiaosen применяются высокопрочные закаленные стальные рамы с шлифованной направляющей скольжения.
Это позволяет прессу минимизировать прогиб и повысить точность, а также увеличить срок службы инструмента.

Кованый коленчатый вал из метериального сплава 42CrMo, прецизионно обработанные шестерни и другие компоненты трансмиссии предназначены для плавной передачи мощности, бесшумной работы и длительного срока службы.

Прессы серии ST представляют собой систему сухого сцепления, они имеют более длительный срок службы системы сцепления, высокую скорость одиночного хода и высокий крутящий момент.

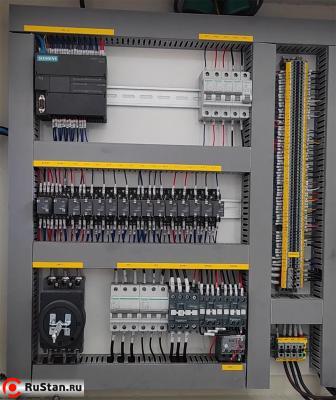

Платформа управления на основе Siemens и удобный интерфейс управления с сенсорным экраном стандартизированы для всех прессов QIAOSEN.
Они обеспечивают простоту эксплуатации и расширяемые возможности. Легко интегрируются с другими системами автоматизации.


Особенности пресса



  • Тяжелая цельная стальная рама, сводящая к минимуму отклонение, высокая точность.
  • Пневматический тормоз с сухим сцеплением OMPI, увеличенный срок службы.
  • 6-точечная направляющая скольжения, применение процесса закалки и шлифовки для направляющей скольжения, что может повысить точность и низкий износ пресса, а также увеличить срок службы инструмента.
  • Кованый коленчатый вал из метериального сплава 42CrMo, его прочность в 1,3 раза выше, чем у стали #45, а срок службы больше.
  • Медная втулка изготовлена из оловянно-фосфорной бронзы ЗКСн10-1, прочность которой в 1,5 раза выше, чем у обычной латуни ВС6.
  • Высокочувствительное устройство защиты от гидравлической перегрузки эффективно продлевает срок службы прессов и инструментов.
  • Соответствует стандарту точности JIS Class I.
  • Дополнительная подушка для штампа.

Схема пресса


Схема кривошипного пресса ST-160 ① Маховик +Тормоз с сухим сцеплением +Зубчатый вал (трансмиссионная система)

② Зубчатое колесо

③ Коленчатый вал

④ Connecting Rods

⑤ Гидравлическая защита от перегрузки

⑥ Уравновешиватель ползуна

⑦ Подушка для штамповки

⑧ Станина

⑨ Главный двигатель

⑩ Подштамповочная плита

⑪ Ползун


Технические характеристики

Характеристика ST-80
Вид V-тип H-тип
Номинальное усилие пресса, тн 80
Путь номинального усилия до НМТ, мм 4 2
Число ходов ползуна в минуту, S.P.M 35~80 80~120
Ход ползуна, мм 150 70
Максимальная высота штампа, мм 340 340
Регулировка высоты штампа, мм 80

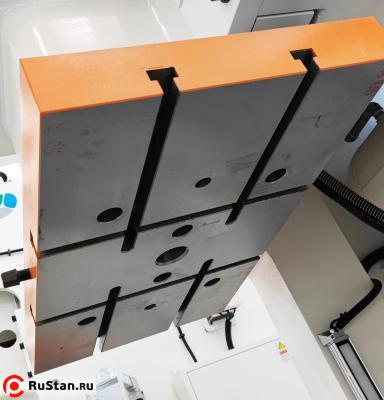

Размер плиты ползуна, мм 770*420*70

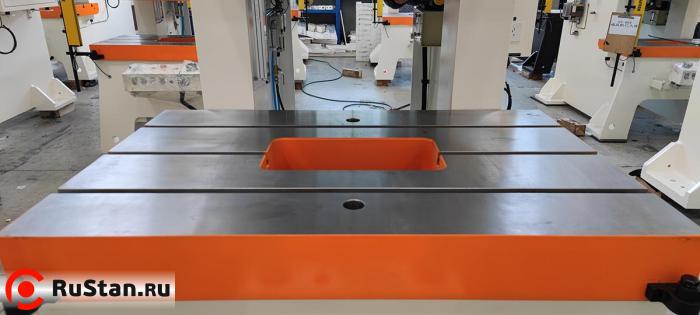

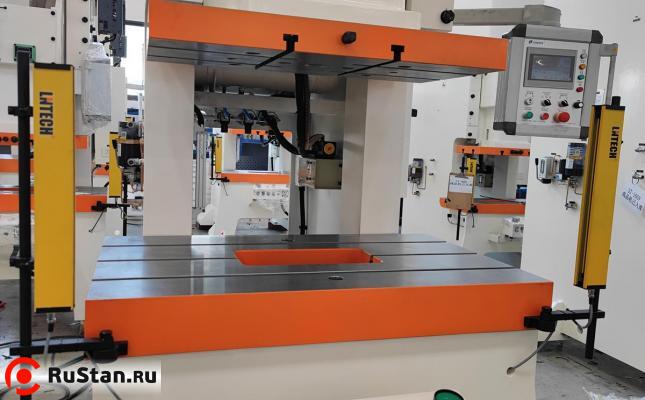

Размер подштамповочной плиты, мм 1000*550*90

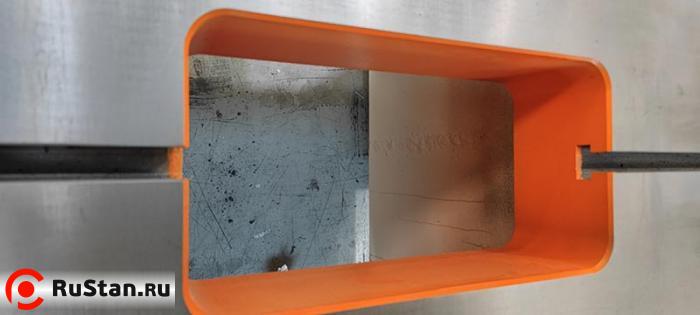

Размер отверстия в подштамповочной плите, мм 360х180
Расстояние от середины верхней плиты до станины, мм 280
Расстояние от пола др подштамповочной плиты, мм 830
Диаметр отверстия под хвостовик ползуна, мм 50
Мощность главного двигателя, кВт*P 7,5*4
Настройка хода ползуна Электронная
Давление воздуха, кг*см² 6
Класс точности JIS 1
Габаритные размеры, мм (Д*Ш*В) mm 1800*1180*2980
Вес ST-80 , Тн 6,5
Die cushion capacity Ton 3,6
Die cushion stroke mm 70
Die cushion active area mm² 450х310



Размеры основных узлов

Размеры основных узлов пресса ST-160 Размеры основных узлов пресса ST-160



Размеры плит

Размеры плит пресса ST-160

Стандартная комплектация ST-80



  • Гидравлическое устройство защиты от перегрузки
  • Устройство продувки воздухом
  • Устройство ручной регулировки слайдера (ниже ST60)
  • Механические противоударные ножки
  • Устройство регулировки электрического ползуна (выше ST80)
  • Зарезервированный интерфейс устройства обнаружения неправильной подачи
  • Двигатель с переменной частотой вращения (регулируемая скорость)
  • Инструменты для обслуживания и ящик для инструментов
  • Механический индикатор высоты штампа (ниже ST60)
  • Реверсивное устройство главного двигателя

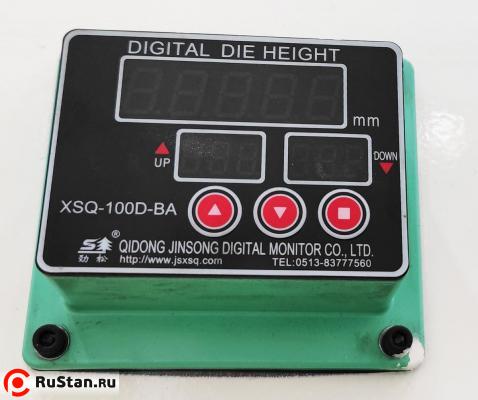

  • Цифровой индикатор высоты матрицы (выше ST80)
  • Световая завеса (охрана безопасности)
  • Устройство балансировки слайдера и штамповочного инструмента
  • Розетка
  • Вращающийся кулачковый контроллер
  • Электрическое устройство смазки консистентной смазкой
  • Индикатор угла поворота коленчатого вала

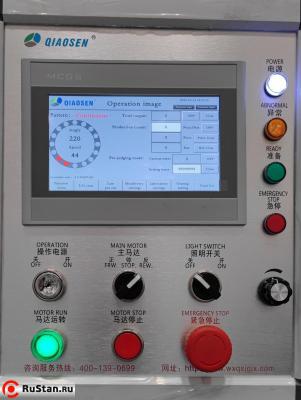

  • Сенсорный экран (предварительный перерыв, предварительная загрузка)
  • Электромагнитный счетчик

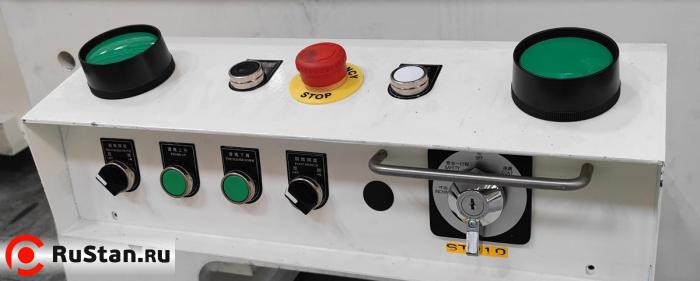

  • Фиксированная двуручная операционная консоль
  • Разъем источника воздуха
  • Светодиодное освещение
  • Устройство защиты от падения второй степени


Дополнительные опции (за доп. плату)



  • Подвижная двуручная консоль Т-образного типа
  • Рециркуляционная масляная смазка (выше ST-80)
  • Устройство электрического регулирования высоты штампа СТ-60
  • Мокрое сцепление
  • Система быстрой смены штампов
  • Антивибрационный изолятор
  • Устройство для выбивания слайдов
  • Тоннажный монитор
  • Система «под ключ» с линией подачи рулонов и системой автоматизации


*Завод изготовитель оставляет за собой право на изменение конструкции и комплектующих не влияющих на качество и потребительские свойства товара.
