29 460 руб.
с НДС - на 01.11.2024 г.
Модель: | SINO KA-300 870мм/5мкм |
|
Производитель: | Sino |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Цифровая оптическая линейка SINO KA-300 870мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм.
Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.
* - под заказ
Технические характеристики SINO KA-300 870мм/5мкм |
|
---|---|
Характеристика | Значение |
Рабочая длина (мм) | 870 |
Сечение (мм) | 25х34 |
Разрешение (мкм) | 5 мкм (0.5* мкм, 1* мкм) |
Максимальная скорость | 60 м/мин |
Цена деления | 0.02 мм (50 штрихов/мм) |
Референтные метки | 1метка каждые 50 мм |
Выходной сигнал | TTL(+5В (±5%) 80мА) |
Коннектор (разъем) | TTL 9-pin |
Длина кабеля | 3м |
Рабочая температура | 0~45°C |
Тип защиты | IP55 |
* - под заказ

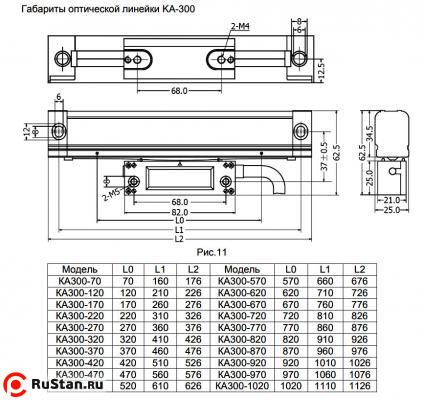

Габариты оптической линейки KA-300
Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
---|---|---|---|---|---|---|---|
KA300-70 | 70 | 160 | 176 | KA300-570 | 570 | 660 | 676 |
KA300-120 | 120 | 210 | 226 | KA300-620 | 620 | 710 | 726 |
KA300-170 | 170 | 260 | 276 | KA300-670 | 670 | 760 | 776 |
KA300-220 | 220 | 310 | 326 | KA300-720 | 720 | 810 | 826 |
KA300-270 | 270 | 360 | 376 | KA300-770 | 770 | 860 | 876 |
KA300-320 | 320 | 410 | 426 | KA300-820 | 820 | 910 | 926 |
KA300-370 | 370 | 460 | 476 | KA300-870 | 870 | 960 | 976 |
KA300-420 | 420 | 510 | 526 | KA300-920 | 920 | 1010 | 1026 |
KA300-470 | 470 | 560 | 576 | KA300-970 | 970 | 1060 | 1076 |
KA300-520 | 520 | 610 | 626 | KA300-1020 | 1020 | 1110 | 1126 |
- L0: Фактическая длина измерения;
- L1: Расстояние между монтажными отверстиями;
- L2: Полная длина линейки;
- L1 = L0+90, L2=L0+106
Базовая комплектация
- Кабель в металлической оплетке - 3 м.
- Защитный кожух, соответствующие длине линейки.
- Документация по эксплуатации.
Опции
- Комплект крепежных пластиной и уголков.
- Удлинитель кабеля 3 м.
- Удлинитель кабеля 10 м.
- Дискретность измерений - 1 мкм.
- Монтаж УЦИ и оптических линеек на станке Заказчика.
Комплектация за дополнительную плату
